Инструментальная оснастка Taegutec с системой крепления по стандарту DIN 2080 Базовые размеры Цанговые патроны ER DIN 6499 Фрезерные силовые патроны DIN20

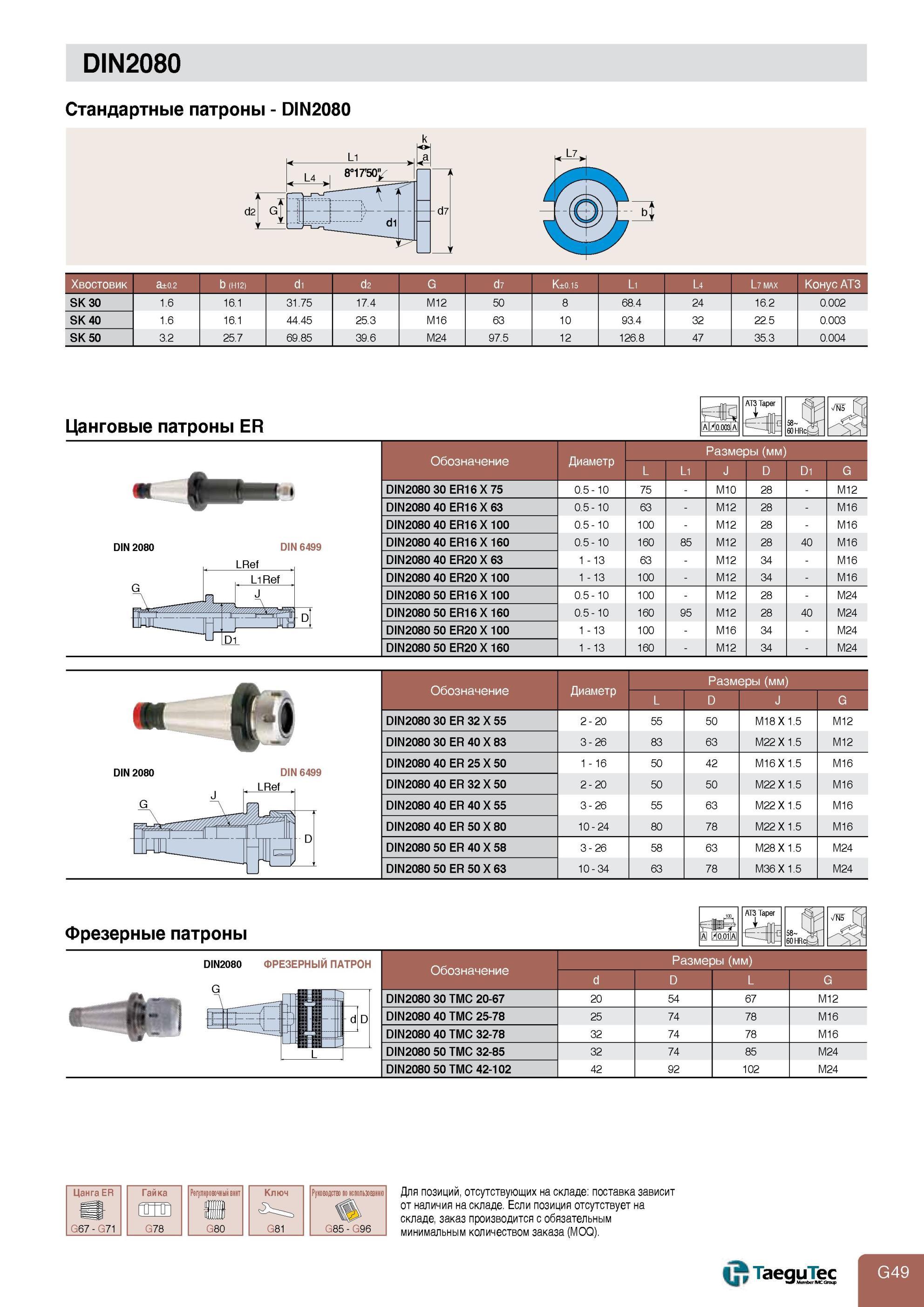

Инструментальная оснастка Taegutec с системой крепления по стандарту DIN 2080 Базовые размеры Цанговые патроны ER DIN 6499 Фрезерные силовые патроны DIN2080 50 ER 5 DIN2080 Стандартные патроны - DIN2080 Хвостовик a±o.2 Ь (H12) d1 d2 G d7 K±0.15 L1 L4 L7 MAX Конус AT3 SK 30 1.6 16.1 31.75 17.4 M12 50 8 68.4 24 16.2 0.002 SK 40 1.6 16.1 44.45 25.3 M16 63 10 93.4 32 22.5 0.003 SK 50 3.2 25.7 69.85 39.6 M24 97.5 12 126.8 47 35.3 0.004 Цанговые патроны ER DIN 2080 DIN 6499 LRef AT3 Taper Обозначение Диаметр Размеры (мм) L L1 J D D1 G DIN2080 30 ER16 X 75 0.5 - 10 75 - M10 28 - M12 DIN2080 40 ER16 X 63 0.5 - 10 63 - M12 28 - M16 DIN2080 40 ER16 X 100 0.5 - 10 100 - M12 28 - M16 DIN2080 40 ER16 X 160 0.5 - 10 160 85 M12 28 40 M16 DIN2080 40 ER20 X 63 1 - 13 63 - M12 34 - M16 DIN2080 40 ER20 X 100 1 - 13 100 - M12 34 - M16 DIN2080 50 ER16 X 100 0.5 - 10 100 - M12 28 - M24 DIN2080 50 ER16 X 160 0.5 - 10 160 95 M12 28 40 M24 DIN2080 50 ER20 X 100 1 - 13 100 - M16 34 - M24 DIN2080 50 ER20 X 160 1 - 13 160 - M12 34 - M24 Г' DIN 2080 DIN 6499 Обозначение Диаметр Размеры (мм) L D J G DIN2080 30 ER 32 X 55 2 - 20 55 50 M18 X 1.5 M12 DIN2080 30 ER 40 X 83 3 - 26 83 63 M22 X 1.5 M12 DIN2080 40 ER 25 X 50 1 - 16 50 42 M16 X 1.5 M16 DIN2080 40 ER 32 X 50 2 - 20 50 50 M22 X 1.5 M16 DIN2080 40 ER 40 X 55 3 - 26 55 63 M22 X 1.5 M16 DIN2080 40 ER 50 X 80 10 - 24 80 78 M22 X 1.5 M16 DIN2080 50 ER 40 X 58 3 - 26 58 63 M28 X 1.5 M24 DIN2080 50 ER 50 X 63 10 - 34 63 78 M36 X 1.5 M24 AT3 Taper 7N5 Mr Фрезерные патроны A H001lAl 58 SUnT 60 HRcQ DIN2080 ФРЕЗЕРНЫЙ ПАТРОН G Размеры (мм) о с d D L G DIN2080 30 TMC 20-67 20 54 67 M12 DIN2080 40 TMC 25-78 25 74 78 M16 DIN2080 40 TMC 32-78 32 74 78 M16 DIN2080 50 TMC 32-85 32 74 85 M24 DIN2080 50 TMC 42-102 42 92 102 M24 All/10.0031 A Цанга ER G67 - G71 Гайка G78 Регулировочный винт G80 G81 Руководство по использованию G85 - G96 Ключ Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). TaeguTec Member IMC Обозначение
