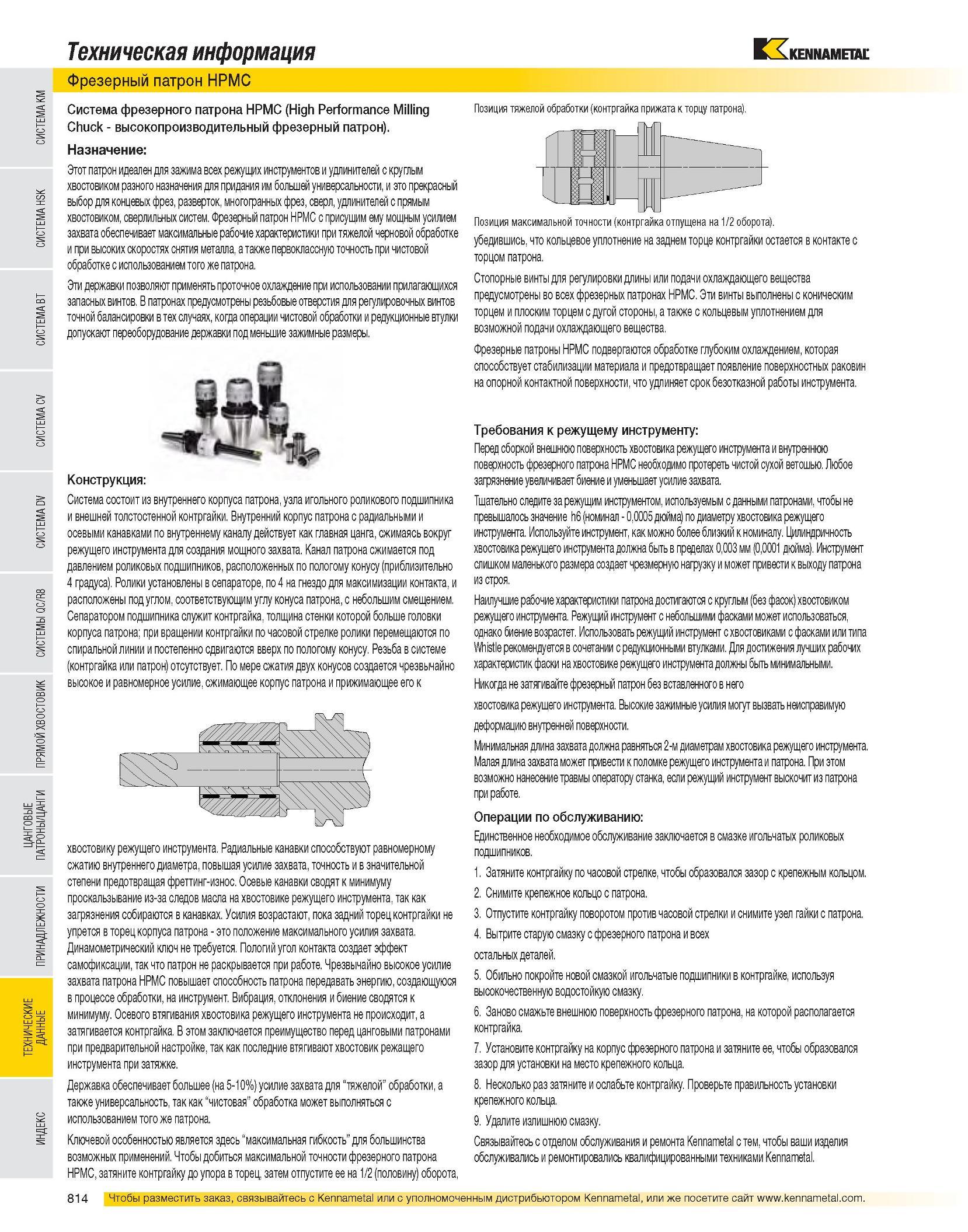

Инструментальная оснастка Система фрезерного высокопроизводительного патрона Kennametal HPMC (High Performance Milling Chuck) Назначение Идеален для зажима всех режущих инструментов и удлинителей с круглым хвостовиком разного назначения для придания им большей универсальности, и это прекрасный выбор для концевых фрез, разверток, многогранных фрез, сверл, удлинителей с прямым хвостовиком, сверлильных систем. Фрезерный патрон HPMC с присущим ему мощным усилием захвата обеспечивает максимальные рабочие характеристики при тяжелой черновой обработке и при высоких скоростях снятия металла, а также первоклассную точность при чистовой обработке с использованием того же патрона. Эти державки позволяют применять проточное охлаждение при использовании прилагающихся запасных винтов. В патронах предусмотрены резьбовые отверстия для регулировочных винтов точной балансировки в тех случаях, когда операции чистовой обработки и редукционные втулки допускают переоборудование державки под меньшие зажимные размеры. Конструкция: Система состоит из внутреннего корпуса патрона, узла игольного роликового подшипника и внешней толстостенной контргайки. Внутренний корпус патрона с радиальными и осевыми канавками по внутреннему каналу действует как главная цанга, сжимаясь вокруг режущего инструмента для создания мощного захвата. Канал патрона сжимается под давлением роликовых подшипников, расположенных по пологому конусу (приблизительно 4 градуса). Ролики установлены в сепараторе, по 4 на гнездо для максимизации контакта, и расположены под углом, соответствующим углу конуса патрона, с небольшим смещением. Сепаратором подшипника служит контргайка, толщина стенки которой больше головки корпуса патрона; при вращении контргайки по часовой стрелке ролики перемещаются по спиральной линии и постепенно сдвигаются вверх по пологому конусу. Резьба в системе (контргайка или патрон) отсутствует. По мере сжатия двух конусов создается чрезвычайно высокое и равномерное усилие, сжимающее корпус патрона и прижимающее его к хвостовику режущего инструмента. Радиальные канавки способствуют равномерному сжатию внутреннего диаметра, повышая усилие захвата, точность и в значительной степени предотвращая фреттинг-износ. Осевые канавки сводят к минимуму проскальзывание из-за следов масла на хвостовике режущего инструмента, так как загрязнения собираются в канавках. Усилия возрастают, пока задний торец контргайки не упрется в торец корпуса патрона - это положение максимального усилия захвата. Динамометрический ключ не требуется. Пологий угол контакта создает эффект самофиксации, так что патрон не раскрывается при работе. Чрезвычайно высокое усилие захвата патрона HPMC повышает способность патрона передавать энергию, создающуюся в процессе обработки, на инструмент. Вибрация, отклонения и биение сводятся к минимуму. Осевого втягивания хвостовика режущего инструмента не происходит, а затягивается контргайка. В этом заключается преимущество перед цанговыми патронами при предварительной настройке, так как последние втягивают хвостовик режащего инструмента при затяжке. Державка обеспечивает большее (на 5-10%) усилие захвата для “тяжелой” обработки, а также универсальность, так как “чистовая” обработка может выполняться с использованием того же патрона. Ключевой особенностью является здесь “максимальная гибкость” для большинства возможных применений. Чтобы добиться максимальной точности фрезерного патрона HPMC, затяните контргайку до упора в торец, затем отпустите ее на 1/2 (половину) оборота, Позиция тяжелой обработки (контргайка прижата к торцу патрона). Позиция максимальной точности (контргайка отпущена на 1/2 оборота). убедившись, что кольцевое уплотнение на заднем торце контргайки остается в контакте с торцом патрона. Стопорные винты для регулировки длины или подачи охлаждающего вещества предусмотрены во всех фрезерных патронах HPMC. Эти винты выполнены с коническим торцем и плоским торцем с дугой стороны, а также с кольцевым уплотнением для возможной подачи охлаждающего вещества. Фрезерные патроны HPMC подвергаются обработке глубоким охлаждением, которая способствует стабилизации материала и предотвращает появление поверхностных раковин на опорной контактной поверхности, что удлиняет срок безотказной работы инструмента. Требования к режущему инструменту: Перед сборкой внешнюю поверхность хвостовика режущего инструмента и внутреннюю поверхность фрезерного патрона HPMC необходимо протереть чистой сухой ветошью. Любое загрязнение увеличивает биение и уменьшает усилие захвата. Тщательно следите за режущим инструментом, используемым с данными патронами, чтобы не превышалось значение h6 (номинал - 0,0005 дюйма) по диаметру хвостовика режущего инструмента. Используйте инструмент, как можно более близкий к номиналу. Цилиндричность хвостовика режущего инструмента должна быть в пределах 0,003 мм (0,0001 дюйма). Инструмент слишком маленького размера создает чрезмерную нагрузку и может привести к выходу патрона из строя. Наилучшие рабочие характеристики патрона достигаются с круглым (без фасок) хвостовиком режущего инструмента. Режущий инструмент с небольшими фасками может использоваться, однако биение возрастет. Использовать режущий инструмент с хвостовиками с фасками или типа Whistle рекомендуется в сочетании с редукционными втулками. Для достижения лучших рабочих характеристик фаски на хвостовике режущего инструмента должны быть минимальными. Никогда не затягивайте фрезерный патрон без вставленного в него хвостовика режущего инструмента. Высокие зажимные усилия могут вызвать неисправимую деформацию внутренней поверхности. Минимальная длина захвата должна равняться 2-м диаметрам хвостовика режущего инструмента. Малая длина захвата может привести к поломке режущего инструмента и патрона. При этом возможно нанесение травмы оператору станка, если режущий инструмент выскочит из патрона при работе. Операции по обслуживанию: Единственное необходимое обслуживание заключается в смазке игольчатых роликовых подшипников. 1. Затяните контргайку по часовой стрелке, чтобы образовался зазор с крепежным кольцом. 2. Снимите крепежное кольцо с патрона. 3. Отпустите контргайку поворотом против часовой стрелки и снимите узел гайки с патрона. 4. Вытрите старую смазку с фрезерного патрона и всех остальных деталей. 5. Обильно покройте новой смазкой игольчатые подшипники в контргайке, используя высококачественную водостойкую смазку. 6. Заново смажьте внешнюю поверхность фрезерного патрона, на которой располагается контргайка. 7. Установите контргайку на корпус фрезерного патрона и затяните ее, чтобы образовался зазор для установки на место крепежного кольца. 8. Несколько раз затяните и ослабьте контргайку. Проверьте правильность установки крепежного кольца. 9. Удалите излишнюю смазку. Связывайтесь с отделом обслуживания и ремонта Kennametal с тем, чтобы ваши изделия обслуживались и ремонтировались квалифицированными техниками Kennametal. Техническая информация Фрезерный патрон HPMC
