Инструментальная базовая оснастка Taegutec Capto ISO 26623-1 С-АДАПТЕРЫ Стандартные размеры Цанговые патроны ER DIN6499 Обозначения Размеры полигональный

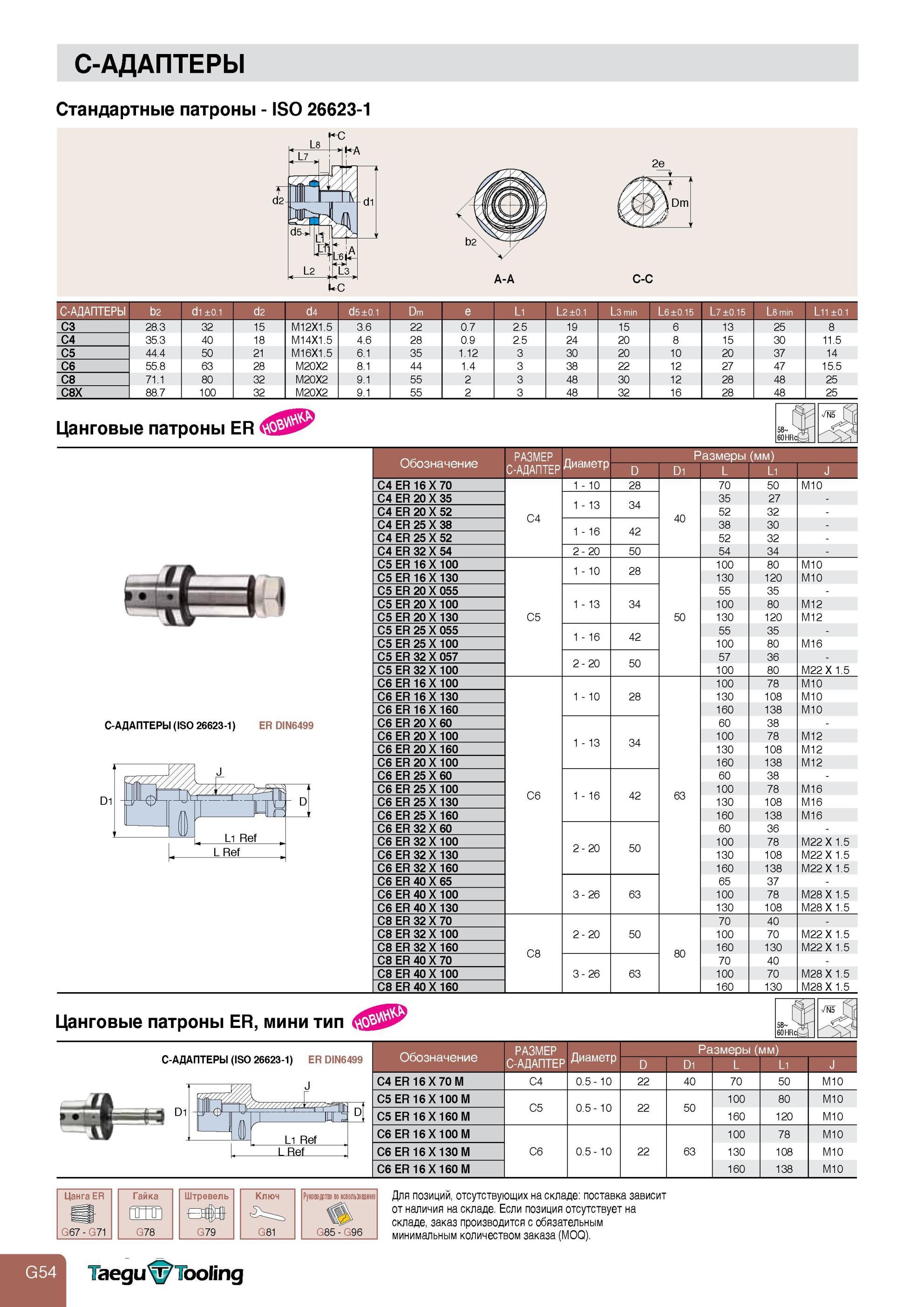

Инструментальная базовая оснастка Taegutec Capto ISO 26623-1 С-АДАПТЕРЫ Стандартные размеры Цанговые патроны ER DIN6499 Обозначения Размеры полигональный разъем С-АДАПТЕРЫ Стандартные патроны - ISO 26623-1 L7 L8 dJ .L jai L2 L3 d1 2e tr A-A C-C С-АДАПТЕРЫ Ь2 di ±0.1 d2 d4 d5 ±0.1 Dm e L1 L2 ±0.1 L3 min L6 ±0.15 L7 ±0.15 L8 min L11 ±0.1 C3 28.3 32 15 M12X1.5 3.6 22 0.7 2.5 19 15 6 13 25 8 C4 35.3 40 18 M14X1.5 4.6 28 0.9 2.5 24 20 8 15 30 11.5 C5 44.4 50 21 M16X1.5 6.1 35 1.12 3 30 20 10 20 37 14 C6 55.8 63 28 M20X2 8.1 44 1.4 3 38 22 12 27 47 15.5 C8 71.1 80 32 M20X2 9.1 55 2 3 48 30 12 28 48 25 C8X 88.7 100 32 M20X2 9.1 55 2 3 48 32 16 28 48 25 Цанговые патроны ER Обозначение РАЗМЕР С-АДАПТЕР Диаметр Размеры (мм) Di L Li С-АДАПТЕРЫ (ISO 26623-1) ER DIN6499 C4 ER 16 X 70 1 - 10 28 70 50 M10 C4 ER 20 X 35 1 - 13 34 35 27 - C4 ER 20 X 52 C4 40 52 32 - C4 ER 25 X 38 1 - 16 42 38 30 - C4 ER 25 X 52 52 32 - C4 ER 32 X 54 2 - 20 50 54 34 - C5 ER 16 X 100 1 - 10 28 100 80 M10 C5 ER 16 X 130 130 120 M10 C5 ER 20 X 055 55 35 - C5 ER 20 X 100 1 - 13 34 100 80 M12 C5 ER 20 X 130 C5 50 130 120 M12 C5 ER 25 X 055 1 - 16 42 55 35 - C5 ER 25 X 100 100 80 M16 C5 ER 32 X 057 2 - 20 50 57 36 - C5 ER 32 X 100 100 80 M22 X 1.5 C6 ER 16 X 100 100 78 M10 C6 ER 16 X 130 1 - 10 28 130 108 M10 C6 ER 16 X 160 160 138 M10 C6 ER 20 X 60 60 38 - C6 ER 20 X 100 1 - 13 34 100 78 M12 C6 ER 20 X 160 130 108 M12 C6 ER 20 X 100 160 138 M12 C6 ER 25 X 60 60 38 - C6 ER 25 X 100 C6 1 - 16 42 63 100 78 M16 C6 ER 25 X 130 130 108 M16 C6 ER 25 X 160 160 138 M16 C6 ER 32 X 60 60 36 - C6 ER 32 X 100 2 - 20 50 100 78 M22 X 1.5 C6 ER 32 X 130 130 108 M22 X 1.5 C6 ER 32 X 160 160 138 M22 X 1.5 C6 ER 40 X 65 65 37 - C6 ER 40 X 100 3 - 26 63 100 78 M28 X 1.5 C6 ER 40 X 130 130 108 M28 X 1.5 C8 ER 32 X 70 70 40 - C8 ER 32 X 100 2 - 20 50 100 70 M22 X 1.5 C8 ER 32 X 160 C8 80 160 130 M22 X 1.5 C8 ER 40 X 70 70 40 - C8 ER 40 X 100 3 - 26 63 100 70 M28 X 1.5 C8 ER 40 X 160 160 130 M28 X 1.5 Цанговые патроны ER, мини тип С-АДАПТЕРЫ (ISO 26623-1) ER DIN6499 Обозначение РАЗМЕР С-АДАПТЕР Диаметр Размеры (мм) D D1 L L1 J C4 ER 16 X 70 M C4 0.5 - 10 22 40 70 50 M10 C5 ER 16 X 100 M C5 0.5 - 10 22 50 100 80 M10 C5 ER 16 X 160 M 160 120 M10 C6 ER 16 X 100 M 100 78 M10 C6 ER 16 X 130 M C6 0.5 - 10 22 63 130 108 M10 C6 ER 16 X 160 M 160 138 M10 Цанга ER G67 - G71 Гайка Штревель ofsj G79 G78 Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). Taegu&Tooling j Ключ Руководство по использованию
