Инструмент Tungaloy для отрезки и обработки канавок CE Ширина 1 2 25 mm Максимальная глубина f канавки 1 8 mm 3 Наружная обработка CE R/L При использовани

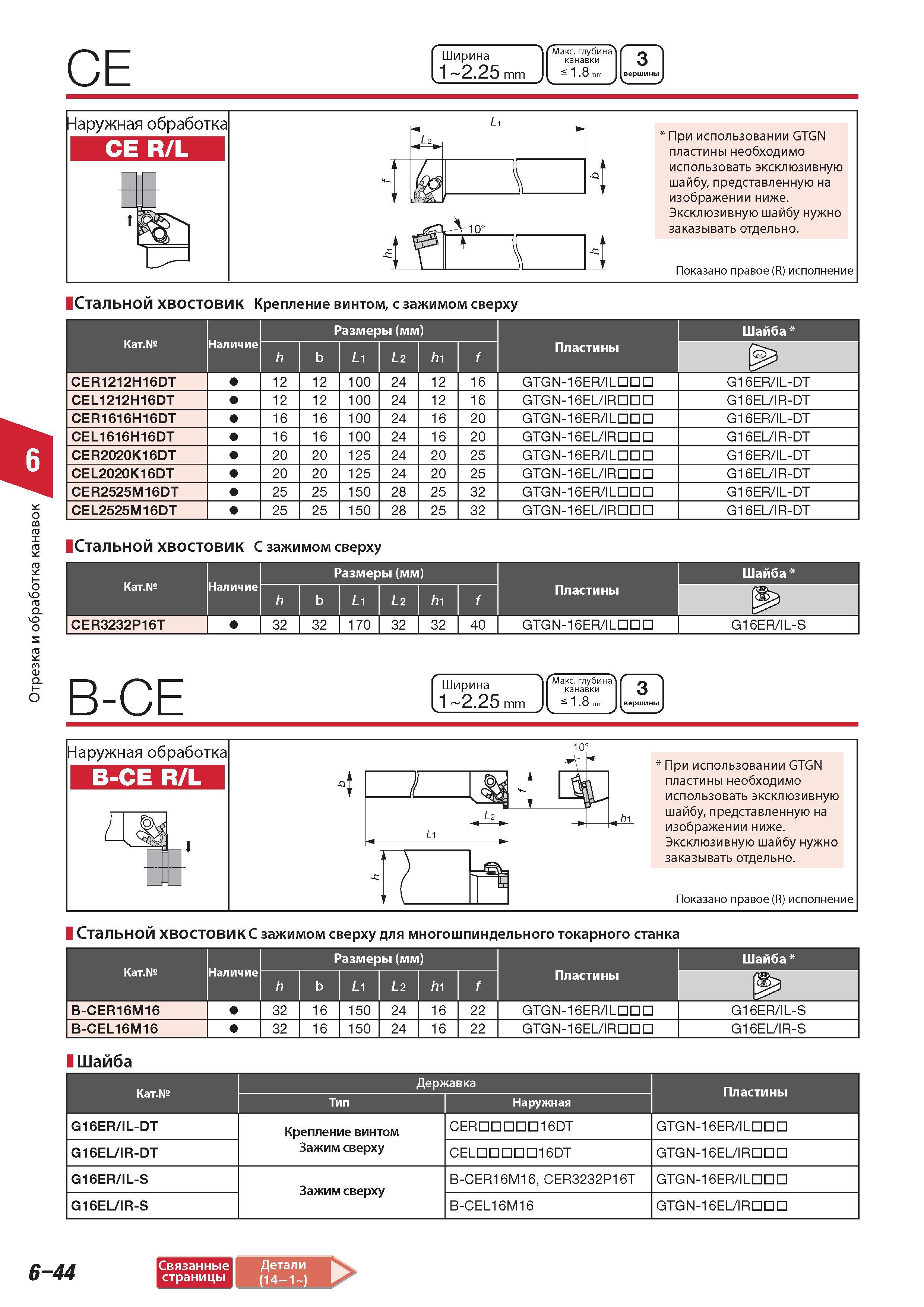

Инструмент Tungaloy для отрезки и обработки канавок CE Ширина 1 2.25 mm Максимальная глубина f канавки 1.8 mm 3 Наружная обработка CE R/L При использовании GTGN пластины необходимо использовать эксклюзивную шайбу представленную на изображении ниже. Эксклюзивную шайбу нужно заказывать отдельно. Показано правое (R) исполнение Стальной хвостовик Крепление винтом с зажимом сверху Категория Наличие Размеры (мм) Пластины Шайба h b Li L2 hi CER1212H16DT 12 12 100 24 12 16 GTGN-16ER ILDDD G16ER IL-DT CEL1212H16DT 12 12 100 24 12 16 GTGN-16EL IRDDD G16EL IR-DT CER1616H16DT 16 16 100 24 16 20 GTGN-16ER ILDDD G16ER IL-DT CEL1616H16DT 16 16 100 24 16 20 GTGN-16EL IRDDD G16EL IR-DT CER2020K16DT 20 20 125 24 20 25 GTGN-16ER ILDDD G16ER IL-DT CEL2020K16DT 20 20 125 24 20 25 GTGN-16EL IRDDD G16EL IR-DT CER2525M16DT 25 25 150 28 25 32 GTGN-16ER ILDDD G16ER IL-DT CEL2525M16DT 25 25 150 28 25 32 GTGN-16EL IRDDD G16EL IR-DT Стальной хвостовик С зажимом сверху Категория Наличие Размеры (мм) Пластины Шайба h b Li L2 hi CER3232P16T 32 32 170 32 32 По GTGN-16ER ILDDD G16ER IL-S B-CE Ширина 1 2.25 mm гМаксимальная глубина канавки 1.8 mm 3 Наружная обработка B-CE R/L L При использовании GTGN пластины необходимо использовать эксклюзивную шайбу представленную на изображении ниже. Эксклюзивную шайбу нужно заказывать отдельно. Показано правое (R) исполнение Стальной хвостовик С зажимом сверху для многошпиндельного токарного станка Категория Наличие Размеры (мм) Пластины Шайба h b Li L2 hi f B-CER16M16 32 16 150 24 16 22 GTGN-16ER ILDDD G16ER IL-S B-CEL16M16 32 16 150 24 16 22 GTGN-16EL IRDDD G16EL IR-S Шайба Категория Державка Тип Наружная G16ER IL-DT Крепление винтом CER nD16DT GTGN-16ER ILDDD G16EL IR-DT Зажим сверху CEL nD16DT GTGN-16EL IRDDD G16ER IL-S Зажим сверху B-CER16M16 CER3232P16T GTGN-16ER ILDDD G16EL IR-S B-CEL16M16 GTGN-16EL IRDDD 6-44 ВИикййвО
