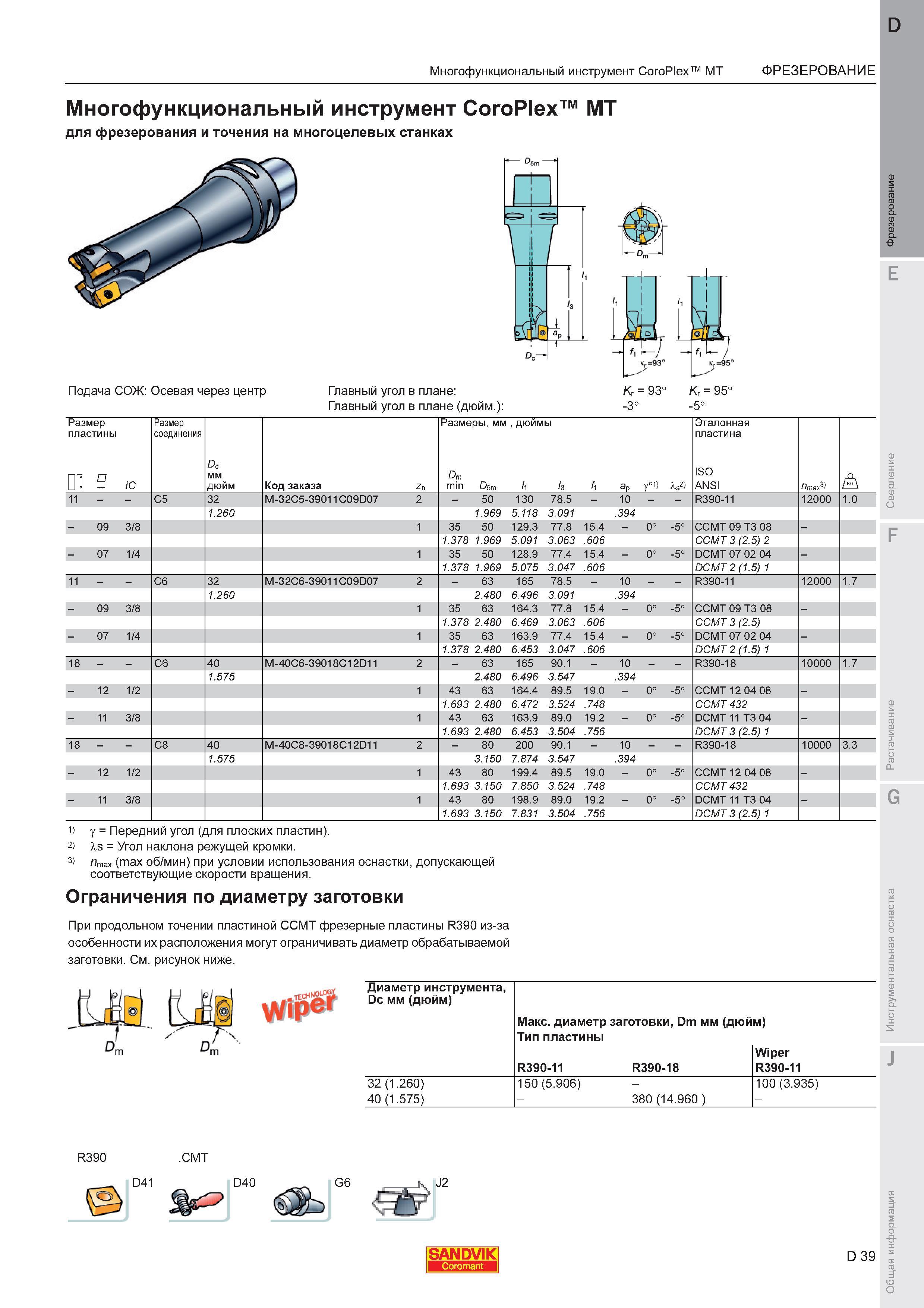

Многофункциональный инструмент Sandvik CoroPlex MT для фрезерования и точения на многоцелевых станках Подача СОЖ Осевая через центр Главный угол в плане (дюймовый) K 93 -3 Kr 95 -5 Размер пластины S iC Размер соединения D мм дюйм Код заказа Zn Размеры мм Dm min Dsm ы м й 2 Эр y1) Эталонная пластина ISO ANSI Птах3 U ii C5 32 M-32C5-39011C09D07 2 - 50 130 78.5 - 10 R390-11 12000 1.0 1.260 1.969 5.118 3.091 .394 - 09 3 8 1 35 50 129.3 77.8 15.4 - 0 -5 CCMT 09 T3 08 - 1.378 1.969 5.091 3.063 .606 CCMT3 (2.5) 2 - 07 1 4 1 35 50 128.9 77.4 15.4 - 0 -5 DCMT 07 02 04 - 1.378 1.969 5.075 3.047 .606 DCMT 2 (1.5) 1 ii C6 32 M-32C6-39011C09D07 2 - 63 165 78.5 - 10 R390-11 12000 1.7 1.260 2.480 6.496 3.091 .394 - 09 3 8 1 35 63 164.3 77.8 15.4 - 0 -5 CCMT 09 T3 08 - 1.378 2.480 6.469 3.063 .606 CCMT 3 (2.5) - 07 1 4 1 35 63 163.9 77.4 15.4 - 0 -5 DCMT 07 02 04 - 1.378 2.480 6.453 3.047 .606 Многофункциональный инструмент CoroPlex MT ФРЕЗЕРОВАНИЕ DCMT 2 (1.5) 1 18 C6 40 M-40C6-39018C12D11 2 - 63 165 90.1 - 10 R390-18 10000 1.7 1.575 2.480 6.496 3.547 .394 - 12 1 2 1 43 63 164.4 89.5 19.0 - 0 -5 CCMT 12 04 08 - 1.693 2.480 6.472 3.524 .748 CCMT 432 - 11 3 8 1 43 63 163.9 89.0 19.2 - 0 -5 DCMT 11 T3 04 - 1.693 2.480 6.453 3.504 .756 DCMT 3 (2.5) 1 18 C8 40 M-40C8-39018C12D11 2 - 80 200 90.1 - 10 R390-18 10000 3.3 1.575 3.150 7.874 3.547 .394 - 12 1 2 1 43 80 199.4 89.5 19.0 - 0 -5 CCMT 12 04 08 - 1.693 3.150 7.850 3.524 .748 CCMT 432 - 11 3 8 1 43 80 198.9 89.0 19.2 - 0 -5 DCMT 11 T3 04 - 1.693 3.150 7.831 3.504 .756 DCMT 3 (2.5) 1 G 1) у Передний угол (для плоских пластин). 2) Угол наклона режущей кромки. 3) nmax (max об/мин) при условии использования оснастки допускающей соответствующие скорости вращения. Ограничения по диаметру заготовки При продольном точении пластиной CCMT фрезерные пластины R390 из-за особенности их расположения могут ограничивать диаметр обрабатываемой заготовки. См. рисунок ниже. Wipe Диаметр инструмента Dc мм (дюйм) Макс. диаметр заготовки Dm мм (дюйм) Тип пластины R390-11 R390-18 Wiper R390-11 32 (1.260) 150 (5.906) - 100 (3.935) 40 (1.575) - 380 (14.960 ) - R390 .CMT D41 D40 G6 J2 SANDVIK D 39 J
