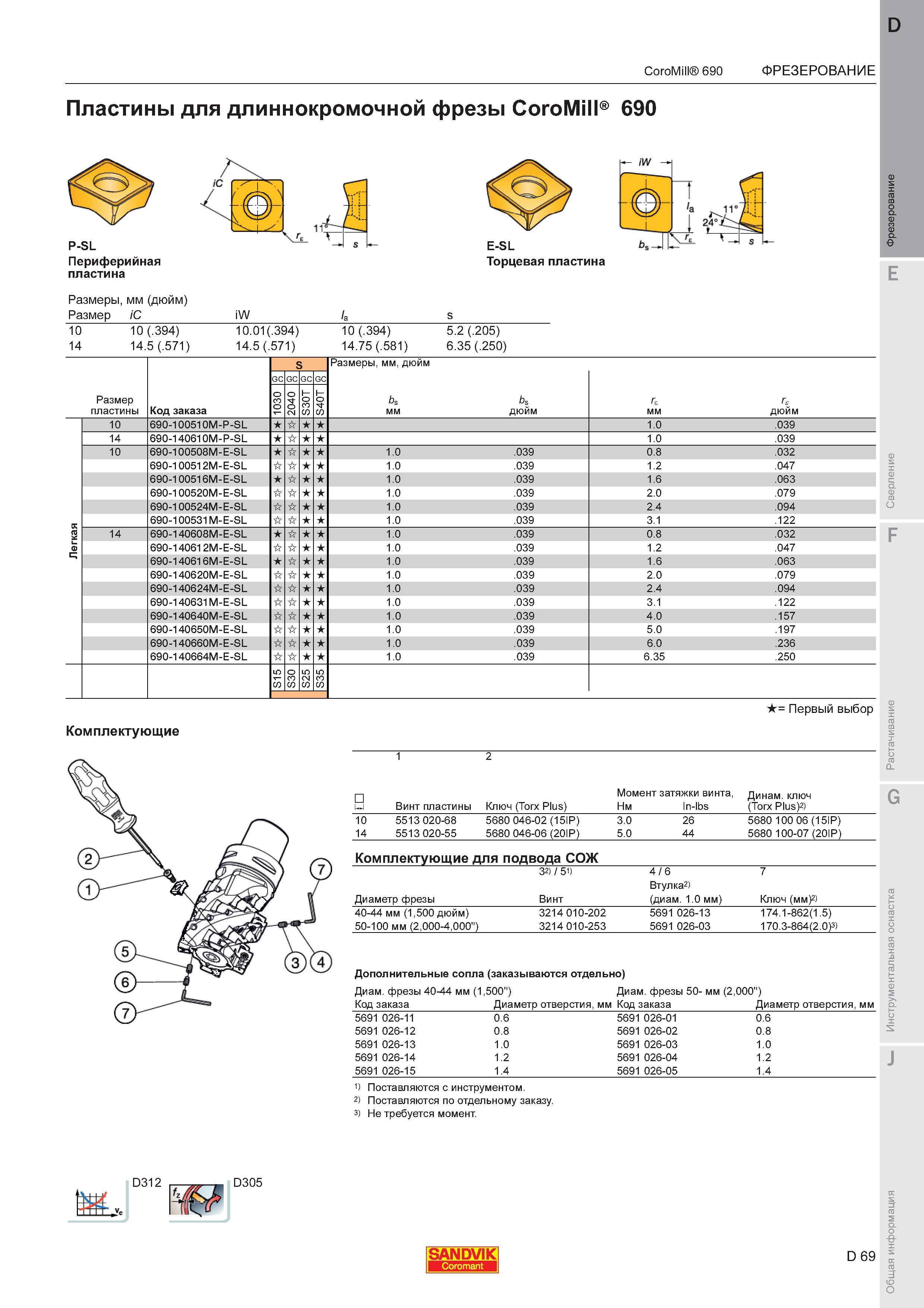

CoroMill 690 ФРЕЗЕРОВАНИЕ Пластины для длиннокромочной фрезы CoroMill 690 P-SL Периферийная пластина Размеры мм (дюйм) Размер iC E-SL Торцевая пластина iW 10 14 10 (.394) 14.5 (.571) 10.01(.394) 14.5 (.571) 10 (.394) 14.75 (.581) 5.2 (.205) 6.35 (.250) Размер пластины Код заказа S Размеры мм дюйм b мм rc дюйм GC b дюйм r мм О о О о OJ н о н о 10 690-100510M-P-SL 1.0 .039 14 690-140610M-P-SL 1.0 .039 10 690-100508M-E-SL 1.0 .039 0.8 .032 690-100512M-E-SL 1.0 .039 1.2 .047 690-100516M-E-SL 1.0 .039 1.6 .063 690-100520M-E-SL 1.0 .039 2.0 .079 690-100524M-E-SL 1.0 .039 2.4 .094 к S 690-100531M-E-SL 1.0 .039 3.1 .122 14 690-140608M-E-SL 1.0 .039 0.8 .032 ф 690-140612M-E-SL 1.0 .039 1.2 .047 690-140616M-E-SL 1.0 .039 1.6 .063 690-140620M-E-SL 1.0 .039 2.0 .079 690-140624M-E-SL 1.0 .039 2.4 .094 690-140631M-E-SL 1.0 .039 3.1 .122 690-140640M-E-SL 1.0 .039 4.0 .157 690-140650M-E-SL 1.0 .039 5.0 .197 690-140660M-E-SL 1.0 .039 6.0 .236 690-140664M-E-SL 1.0 .039 6.35 .250 о OJ Первый выбор Комплектующие Винт пластины Ключ (Torx Plus) Момент затяжки винта Нм In-lbs Динам. ключ (Torx Plus)2) 10 5513 020-68 5680 046-02 (15IP) 3.0 14 5513 020-55 5680 046-06 (20IP) 5.0 26 44 5680 100 06 (15IP) 5680 100-07 (20IP) Комплектующие для подвода СОЖ 3) 5D Диаметр фрезы Винт 4 6 Втулка (диам. 1.0 мм) 7 Ключ (мм) 40-44 мм (1500 дюйм) 3214 010-202 50-100 мм (2000-4000") 3214 010-253 5691 026-13 5691 026-03 174.1-862(1.5) 170.3-864(2.0)3) 5691 026-11 0.6 5691 026-01 0.6 5691 026-12 0.8 5691 026-02 0.8 5691 026-13 1.0 5691 026-03 1.0 5691 026-14 1.2 5691 026-04 1.2 5691 026-15 1.4 5691 026-05 1.4 1) Поставляются с инструментом 2) Поставляются по отдельному заказу 3) Не требуется момент G Дополнительные сопла (заказываются отдельно) Диам. фрезы 40-44 мм (1500") Диам. фрезы 50- мм (2000") Код заказа Диаметр отверстия мм Код заказа Диаметр отверстия мм D312 D305 SANDVIK D 69 О s a J
