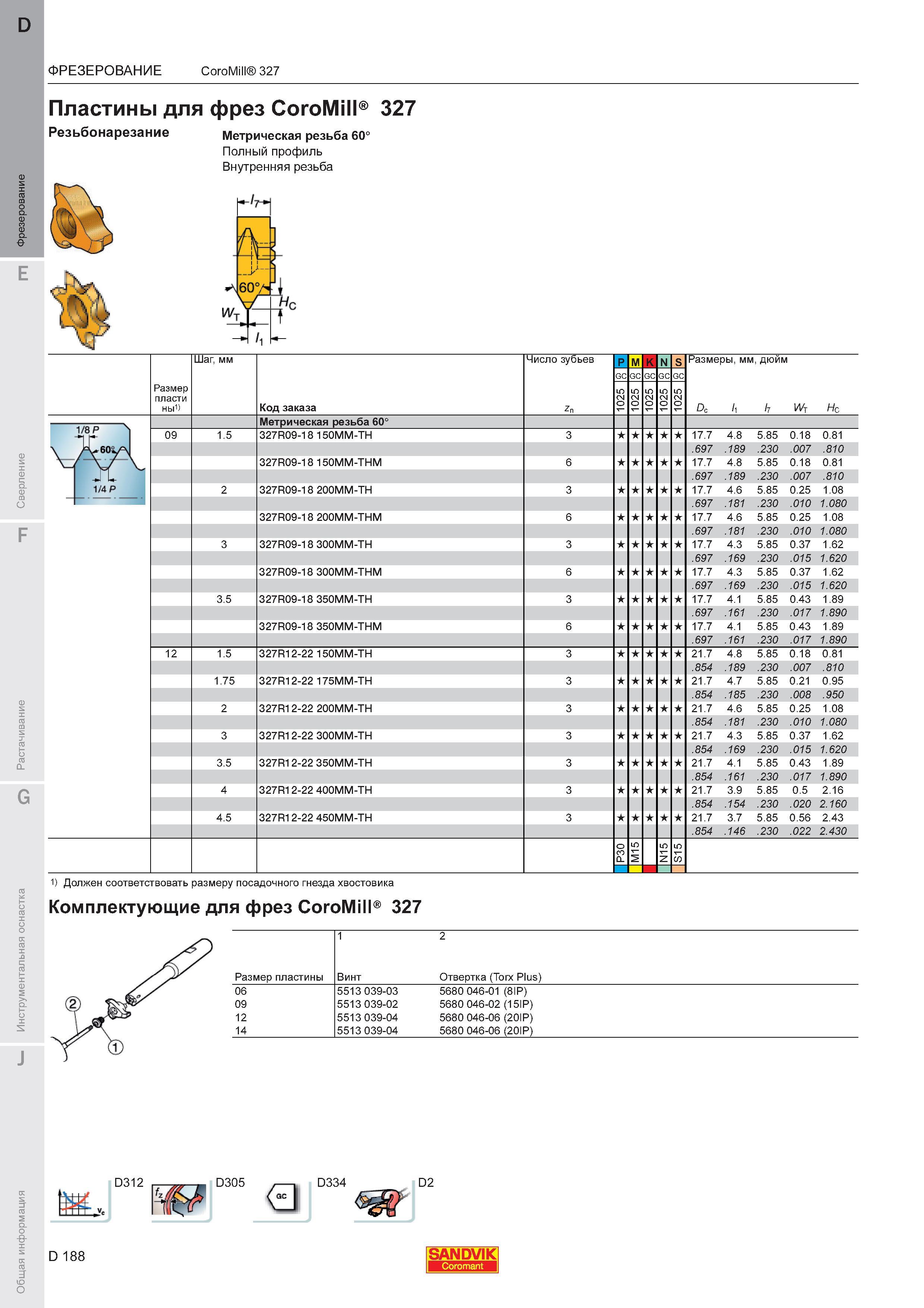

192 Каталог SANDVIK COROMANT 2011 Вращающийся металлорежущий инструмент и оснастка Стр.D188

Каталог SANDVIK COROMANT 2011 Вращающийся инструмент Стр. D188 0192 Lab2u

ФРЕЗЕРОВАНИЕ CoroMill 327 Пластины для фрез CoroMill Резьбонарезание Метрическая резьба 60 Полный профиль Внутренняя резьба 327 Шаг мм ТО Ц 1 Q. с Код заказа Z GC h 7 W He 5 2 0 5 2 0 5 2 0 5 2 0 5 2 0 Метрическая резьба 60 09 1.5 327R09-18 150MM-TH 3 17.7 4.8 5.85 0.18 0.81 .697 .189 .230 .007 .810 327R09-18 150MM-THM 6 17.7 4.8 5.85 0.18 0.81 .697 .189 .230 .007 .810 2 327R09-18 200MM-TH 3 17.7 4.6 5.85 0.25 1.08 .697 .181 .230 .010 1.080 327R09-18 200MM-THM 6 17.7 4.6 5.85 0.25 1.08 .697 .181 .230 .010 1.080 3 327R09-18 300MM-TH 3 17.7 4.3 5.85 0.37 1.62 .697 .169 .230 .015 1.620 327R09-18 300MM-THM 6 17.7 4.3 5.85 0.37 1.62 .697 .169 .230 .015 1.620 3.5 327R09-18 350MM-TH 3 17.7 4.1 5.85 0.43 1.89 .697 .161 .230 .017 1.890 327R09-18 350MM-THM 6 17.7 4.1 5.85 0.43 1.89 .697 .161 .230 .017 1.890 12 1.5 327R12-22 150MM-TH 3 21.7 4.8 5.85 0.18 0.81 .854 .189 .230 .007 .810 1.75 327R12-22 175MM-TH 3 21.7 4.7 5.85 0.21 0.95 .854 .185 .230 .008 .950 2 327R12-22 200MM-TH 3 21.7 4.6 5.85 0.25 1.08 .854 .181 .230 .010 1.080 3 327R12-22 300MM-TH 3 21.7 4.3 5.85 0.37 1.62 .854 .169 .230 .015 1.620 3.5 327R12-22 350MM-TH 3 21.7 4.1 5.85 0.43 1.89 .854 .161 .230 .017 1.890 4 327R12-22 400MM-TH 3 21.7 3.9 5.85 0.5 2.16 .854 .154 .230 .020 2.160 4.5 327R12-22 450MM-TH 3 21.7 3.7 5.85 0.56 2.43 .854 .146 .230 .022 2.430 0 СО CL 5 5 Z 5 0) Число зубьев p M к INIs Размеры мм дюйм G 1) Должен соответствовать размеру посадочного гнезда хвостовика Комплектующие для фрез CoroMill 327 1 2 Размер пластины Винт Отвертка (Torx Plus) 06 5513 039-03 5680 046-01 (8IP) 09 5513 039-02 5680 046-02 (15IP) 12 5513 039-04 5680 046-06 (20IP) 14 5513 039-04 5680 046-06 (20IP) D312 D305 3 D334 D2 3 D 188 SANDVIK
