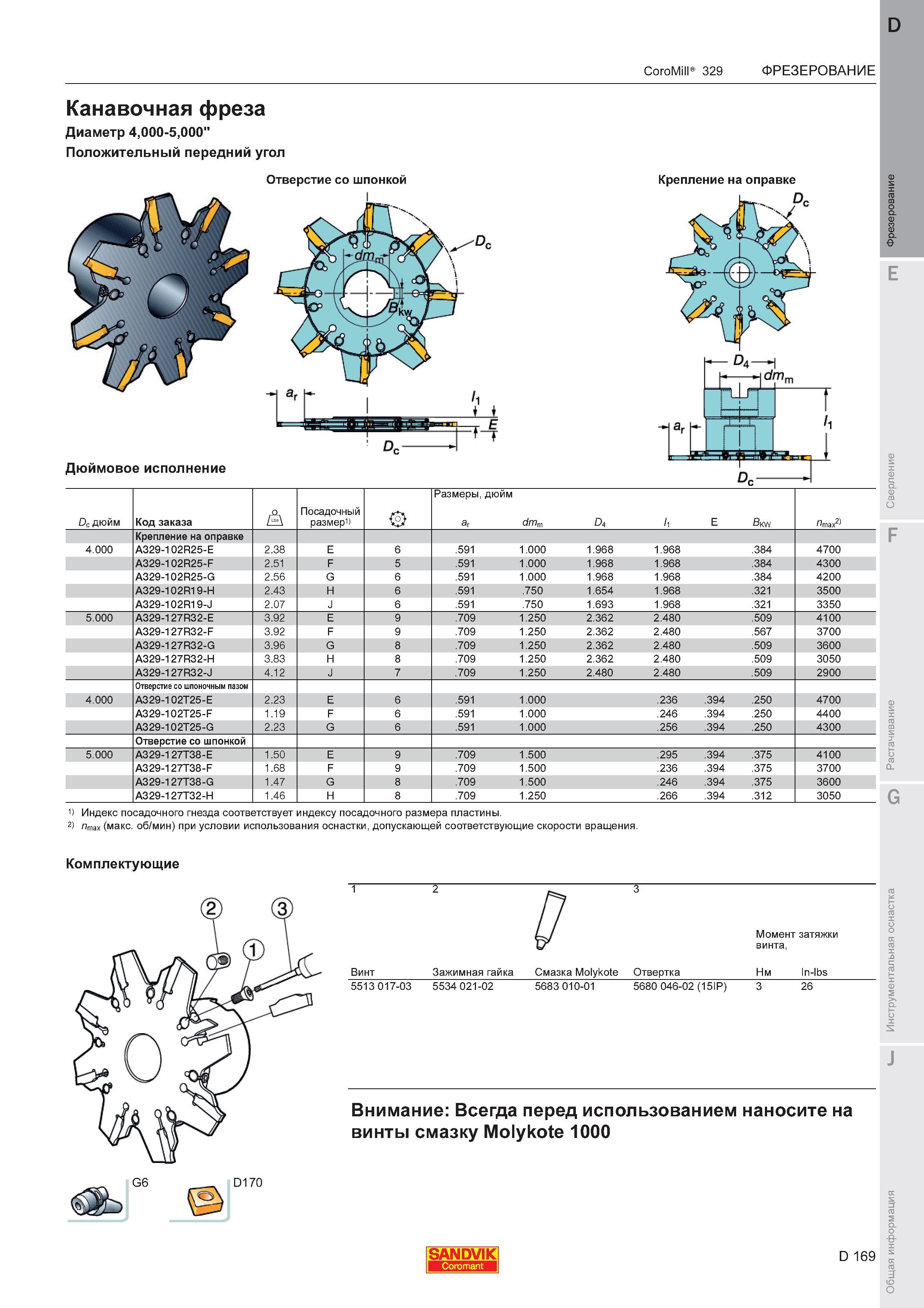

CoroMill 329 ФРЕЗЕРОВАНИЕ Канавочная фреза Диаметр 4000-5000" Положительный передний угол Отверстие шпонкой Крепление на оправке Дюймовое исполнение D дюйм Код заказа V Посадочный размер1) Размеры дюйм в Е 1 h Вт П max2 Крепление на оправке 4.000 A329-102R25-E 2.38 6 .591 1.000 1.968 1.968 .384 4700 A329-102R25-F 2.51 F 5 .591 1.000 1.968 1.968 .384 4300 A329-102R25-G 2.56 G 6 .591 1.000 1.968 1.968 .384 4200 A329-102R19-H 2.43 H 6 .591 .750 1.654 1.968 .321 3500 A329-102R19-J 2.07 J 6 .591 .750 1.693 1.968 .321 3350 5.000 A329-127R32-E 3.92 9 .709 1.250 2.362 2.480 .509 4100 A329-127R32-F 3.92 F 9 .709 1.250 2.362 2.480 .567 3700 A329-127R32-G 3.96 G 8 .709 1.250 2.362 2.480 .509 3600 A329-127R32-H 3.83 H 8 .709 1.250 2.362 2.480 .509 3050 A329-127R32-J 4.12 J 7 .709 1.250 2.480 2.480 .509 2900 Отверстие шпоночным пазом 4.000 A329-102T25-E 2.23 6 .591 1.000 .236 .394 .250 4700 A329-102T25-F 1.19 F 6 .591 1.000 .246 .394 .250 4400 A329-102T25-G 2.23 G 6 .591 1.000 .256 .394 .250 4300 Отверстие шпонкой 5.000 A329-1 27T38-E 1.50 9 .709 1.500 .295 .394 .375 4100 A329-127T38-F 1.68 F 9 .709 1.500 .236 .394 .375 3700 A329-127T38-G 1.47 G 8 .709 1.500 .246 .394 .375 3600 A329-127T32-H 1.46 H 8 .709 1.250 .266 .394 .312 3050 G 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. Лтах (макс. об/мин) при условии использования оснастки допускающей соответствующие скорости вращения. Комплектующие 1 2 3 и Момент затяжки винта Винт Зажимная гайка Смазка Molykote Отвертка Нм In-lbs 5513 017-03 5534 021-02 5683 010-01 5680 046-02 (15IP) 3 26 Внимание Всегда перед использованием наносите на винты смазку Molykote 1000 SANDVIK D 169
