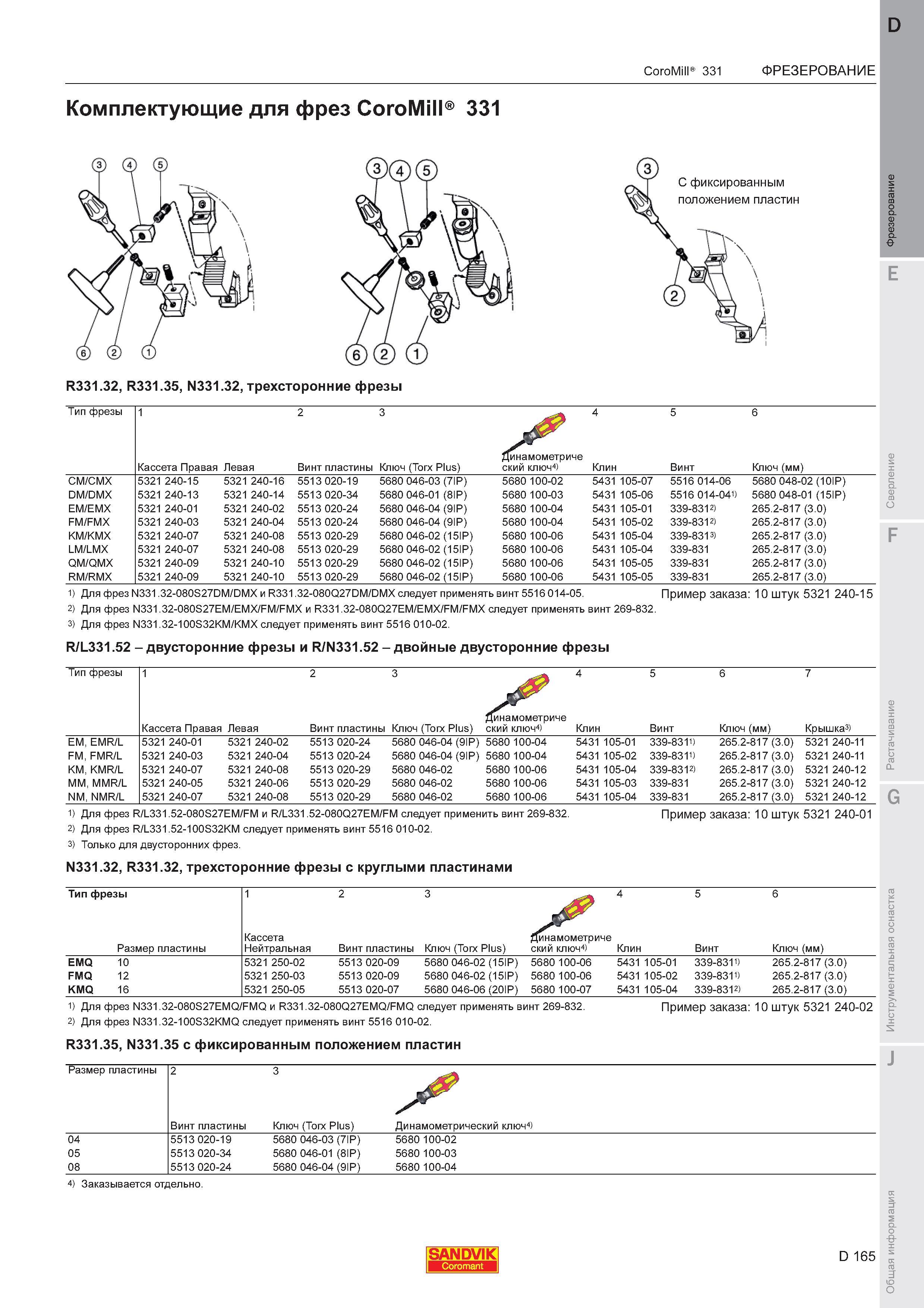

CoroMill 331 ФРЕЗЕРОВАНИЕ Комплектующие для фрез CoroMill 331 R331.32 R331.35 N331.32 трехсторонние фрезы Тип фрезы Кассета Правая Левая Винт пластины Ключ (Torx Plus) Динамометриче ский ключ Клин Винт Ключ (мм) CM CMX 5321 240-15 5321 240-16 5513 020-19 5680 046-03 (7IP) 5680 100-02 5431 105-07 5516 014-06 5680 048-02 (10IP) DM DMX 5321 240-13 5321 240-14 5513 020-34 5680 046-01 (8IP) 5680 100-03 5431 105-06 5516 014-04' 5680 048-01 (15IP) EM EMX 5321 240-01 5321 240-02 5513 020-24 5680 046-04 (9IP) 5680 100-04 5431 105-01 339-831 265.2-817 (3.0) FM FMX 5321 240-03 5321 240-04 5513 020-24 5680 046-04 (9IP) 5680 100-04 5431 105-02 339-831 265.2-817 (3.0) KM KMX 5321 240-07 5321 240-08 5513 020-29 5680 046-02 (15IP) 5680 100-06 5431 105-04 339-831 265.2-817 (3.0) LM LMX 5321 240-07 5321 240-08 5513 020-29 5680 046-02 (15IP) 5680 100-06 5431 105-04 339-831 265.2-817 (3.0) QM QMX 5321 240-09 5321 240-10 5513 020-29 5680 046-02 (15IP) 5680 100-06 5431 105-05 339-831 265.2-817 (3.0) RM RMX 5321 240-09 5321 240-10 5513 020-29 5680 046-02 (15IP) 5680 100-06 5431 105-05 339-831 265.2-817 (3.0) 1) Для фрез N331.32-080S27DM DMX и R331.32-080Q27DM DMX следует применять винт 5516 014-05. 2) Для фрез N331.32-080S27EM EMX FM FMX и R331.32-080Q27EM EMX FM FMX следует применять винт 269-832. 3) Для фрез N331.32-100S32KM KMX следует применять винт 5516 010-02. R/L331.52 - двусторонние фрезы и R N331.52 - двойные двусторонние фрезы Пример заказа 10 штук 5321 240-15 Тип фрезы Кассета Правая Левая Винт пластины Ключ (Torx Plus) Динамометриче ский ключ Клин Винт Ключ (мм) Крышка3) EM EMR/L 5321 240-01 5321 240-02 5513 020-24 5680 046-04 (9IP) 5680 100-04 5431 105-01 339-8311) 265.2-817 (3.0) 5321 240-11 FM FMR/L 5321 240-03 5321 240-04 5513 020-24 5680 046-04 (9IP) 5680 100-04 5431 105-02 339-8311) 265.2-817 (3.0) 5321 240-11 KM KMR/L 5321 240-07 5321 240-08 5513 020-29 5680 046-02 5680 100-06 5431 105-04 339-8313 265.2-817 (3.0) 5321 240-12 MM MMR/L 5321 240-05 5321 240-06 5513 020-29 5680 046-02 5680 100-06 5431 105-03 339-831 265.2-817 (3.0) 5321 240-12 NM NMR/L 5321 240-07 5321 240-08 5513 020-29 5680 046-02 5680 100-06 5431 105-04 339-831 265.2-817 (3.0) 5321 240-12 G 1) Для фрез R/L331.52-080S27EM FM и R/L331.52-080Q27EM FM следует применить винт 269-832. 2) Для фрез R/L331.52-100S32KM следует применять винт 5516 010-02. 3) Только для двусторонних фрез. N331.32 R331.32 трехсторонние фрезы с круглыми пластинами Пример заказа 10 штук 5321 240-01 Тип фрезы 1 2 3 И 4 5 6 Размер пластины Кассета Нейтральная Винт пластины Ключ (Torx Plus) Динамометриче ский ключ Клин Винт Ключ (мм) EMQ 10 5321 250-02 5513 020-09 5680 046-02 (15IP) 5680 100-06 5431 105-01 339-831 265.2-817 (3.0) FMQ 12 5321 250-03 5513 020-09 5680 046-02 (15IP) 5680 100-06 5431 105-02 339-831 265.2-817 (3.0) KMQ 16 5321 250-05 5513 020-07 5680 046-06 (20IP) 5680 100-07 5431 105-04 339-831 265.2-817 (3.0) 1) Для фрез N331.32-080S27EMQ FMQ и R331.32-080Q27EMQ FMQ следует применять винт 269-832. 2) Для фрез N331.32-100S32KMQ следует применять винт 5516 010-02. R331.35 N331.35 с фиксированным положением пластин Пример заказа 10 штук 5321 240-02 Размер пластины 2 Винт пластины 3 Ключ (Torx Plus) Динамометрический ключ4) 04 5513 020-19 5680 046-03 (7IP) 5680 100-02 05 5513 020-34 5680 046-01 (8IP) 5680 100-03 08 5513 020-24 5680 046-04 (9IP) 5680 100-04 4) Заказывается отдельно. SANDVIK D 165
