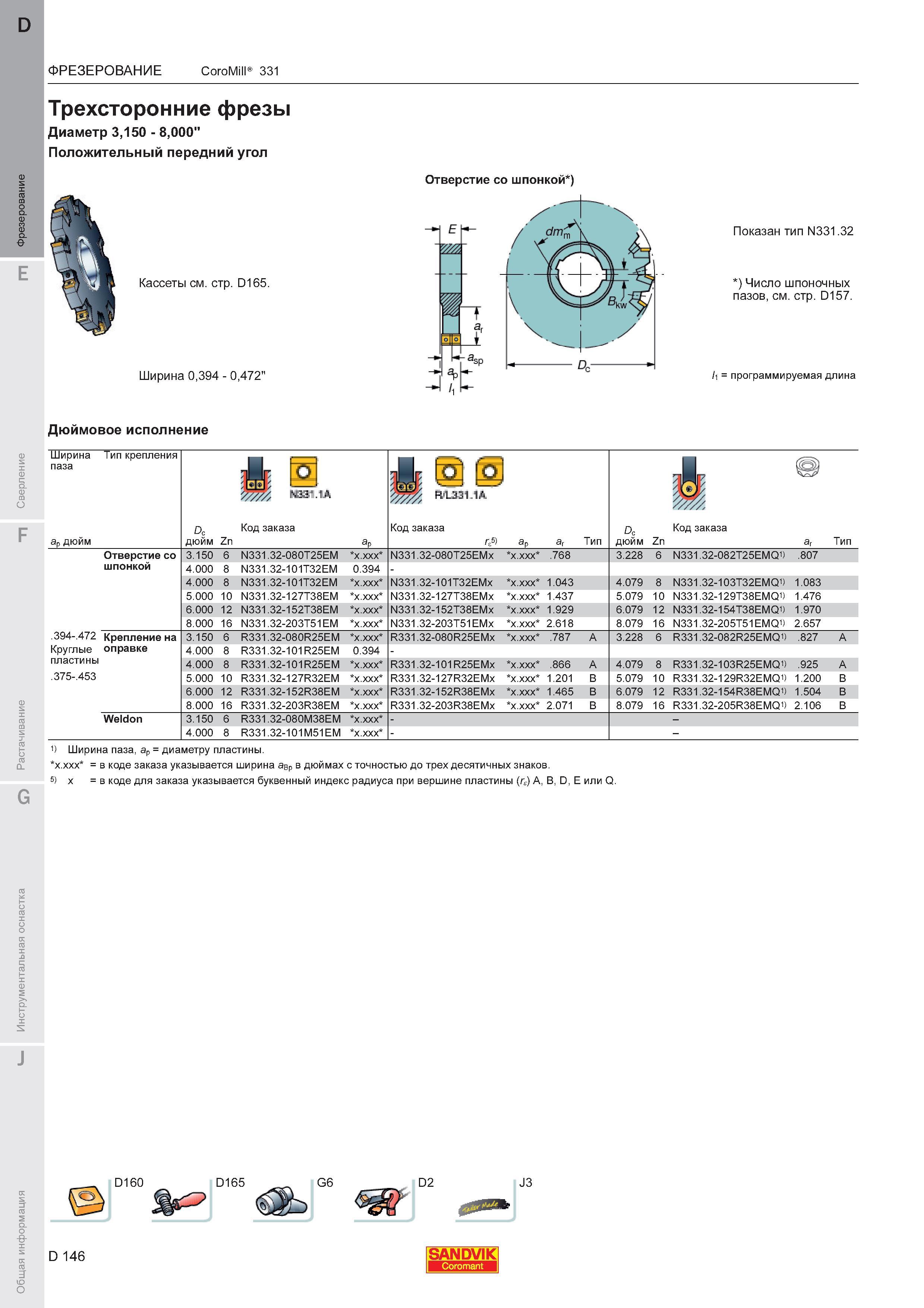

150 Каталог SANDVIK COROMANT 2011 Вращающийся металлорежущий инструмент и оснастка Стр.D146

Каталог SANDVIK COROMANT 2011 Вращающийся инструмент Стр. D146 0150 Lab2u

ФРЕЗЕРОВАНИЕ CoroMill 331 Трехсторонние фрезы Диаметр 3150 - 8000" Положительный передний угол Кассеты см. стр. D165. Ширина 0394 - 0472" Отверстие шпонкой ) Показан тип N331.32 ) Число шпоночных пазов см. стр. D157. Программируемая длина Дюймовое исполнение Ширина паза Тип крепления а дюйм D дюйм Zn Код заказа а Код заказа ) а а Тип D дюйм Zn Код заказа а Тип Отверстие 3.150 6 N331.32-080T25EM x.xxx N331.32-080T25EMx x.xxx .768 3.228 6 N331.32-082T25EMQD .807 шпонкой 4.000 8 N331.32-101T32EM 0.394 - 4.000 8 N331.32-101T32EM x.xxx N331.32-101T32EMx x.xxx 1.043 4.079 8 N331.32-103T32EMQD 1.083 5.000 10 N331.32-127T38EM x.xxx N331.32-127T38EMx x.xxx 1.437 5.079 10 N331.32-129T38EMQD 1.476 6.000 12 N331.32-152T38EM x.xxx N331.32-152T38EMx x.xxx 1.929 6.079 12 N331.32-154T38EMQD 1.970 8.000 16 N331.32-203T51EM x.xxx N331.32-203T51EMx x.xxx 2.618 8.079 16 N331.32-205T51EMQD 2.657 .394-.472 Крепление на 3.150 6 R331.32-080R25EM x.xxx R331.32-080R25EMx x.xxx .787 A 3.228 6 R331.32-082R25EMQD .827 A Круглые оправке 4.000 8 R331.32-101 R25EM 0.394 - пластины 4.000 8 R331.32-101R25EM x.xxx R331.32-101R25EMx x.xxx .866 A 4.079 8 R331.32-103R25EMQD .925 A .375-.453 5.000 10 R331.32-127R32EM x.xxx R331.32-127R32EMx x.xxx 1.201 B 5.079 10 R331.32-129R32EMQD 1.200 B 6.000 12 R331.32-152R38EM x.xxx R331.32-152R38EMx x.xxx 1.465 B 6.079 12 R331.32-154R38EMQD 1.504 B 8.000 16 R331.32-203R38EM x.xxx R331.32-203R38EMx x.xxx 2.071 B 8.079 16 R331.32-205R38EMQD 2.106 B Weldon 3.150 6 R331.32-080M38EM x.xxx 4.000 8 R331.32-101M51EM x.xxx G 1) Ширина паза ар диаметру пластины. x.xxx в коде заказа указывается ширина 5) x в коде для заказа указывается букве в дюймах с точностью до трех десятичных знаков. нный индекс радиуса при вершине пластины (rff) A B D или Q.
