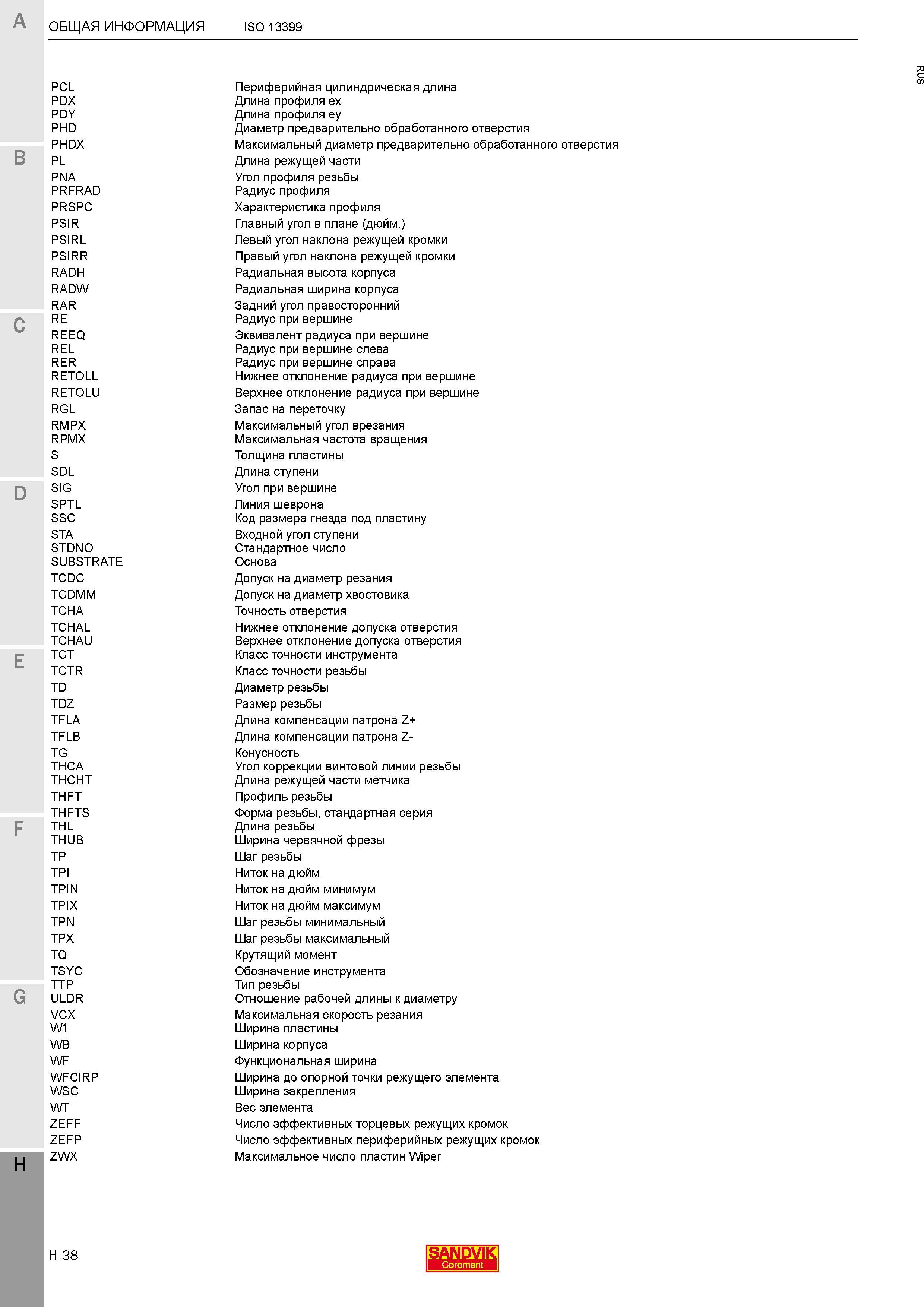

Геометрические параметры станочного металлорежущего инструмента и инструментальной оснастки в стандарте ISO 13399 Продолжение сводной таблицы данных

Геометрические параметры станочного металлорежущего инструмента и инструментальной оснастки в стандарте ISO 13399 Продолжение сводной таблицы данных

Геометрические параметры станочного металлорежущего инструмента и инструментальной оснастки в стандарте ISO 13399 Продолжение сводной таблицы данных _ PCL Периферийная цилиндрическая длина PDX Длина профиля ex PDY Длина профиля ey PHD Диаметр предварительно обработанного отверстия PHDX Максимальный диаметр предварительно обработанного отверстия PL Длина режущей части PNA Угол профиля резьбы PRFRAD Радиус профиля PRSPC Характеристика профиля PSIR Главный угол в плане (дюйм.) PSIRL Левый угол наклона режущей кромки PSIRR Правый угол наклона режущей кромки RADH Радиальная высота корпуса RADW Радиальная ширина корпуса RAR Задний угол правосторонний RE Радиус при вершине REEQ Эквивалент радиуса при вершине REL Радиус при вершине слева RER Радиус при вершине справа RETOLL Нижнее отклонение радиуса при вершине RETOLU Верхнее отклонение радиуса при вершине RGL Запас на переточку RMPX Максимальный угол врезания RPMX Максимальная частота вращения S Толщина пластины SDL Длина ступени SIG Угол при вершине SPTL Линия шеврона SSC Код размера гнезда под пластину STA Входной угол ступени STDNO Стандартное число SUBSTRATE Основа TCDC Допуск на диаметр резания TCDMM Допуск на диаметр хвостовика TCHA Точность отверстия TCHAL Нижнее отклонение допуска отверстия TCHAU Верхнее отклонение допуска отверстия TCT Класс точности инструмента TCTR Класс точности резьбы TD Диаметр резьбы TDZ Размер резьбы TFLA Длина компенсации патрона Z+ TFLB Длина компенсации патрона Z- TG Конусность THCA Угол коррекции винтовой линии резьбы THCHT Длина режущей части метчика THFT Профиль резьбы THFTS Форма резьбы, стандартная серия THL Длина резьбы THUB Ширина червячной фрезы TP Шаг резьбы TPI Ниток на дюйм TPIN Ниток на дюйм минимум TPIX Ниток на дюйм максимум TPN Шаг резьбы минимальный TPX Шаг резьбы максимальный TQ Крутящий момент TSYC Обозначение инструмента TTP Тип резьбы ULDR Отношение рабочей длины к диаметру VCX Максимальная скорость резания W1 Ширина пластины WB Ширина корпуса WF Функциональная ширина WFCIRP Ширина до опорной точки режущего элемента WSC Ширина закрепления WT Вес элемента ZEFF Число эффективных торцевых режущих кромок ZEFP Число эффективных периферийных режущих кромок ZWX Максимальное число пластин Wiper H 38 SANDVIK Coromant
