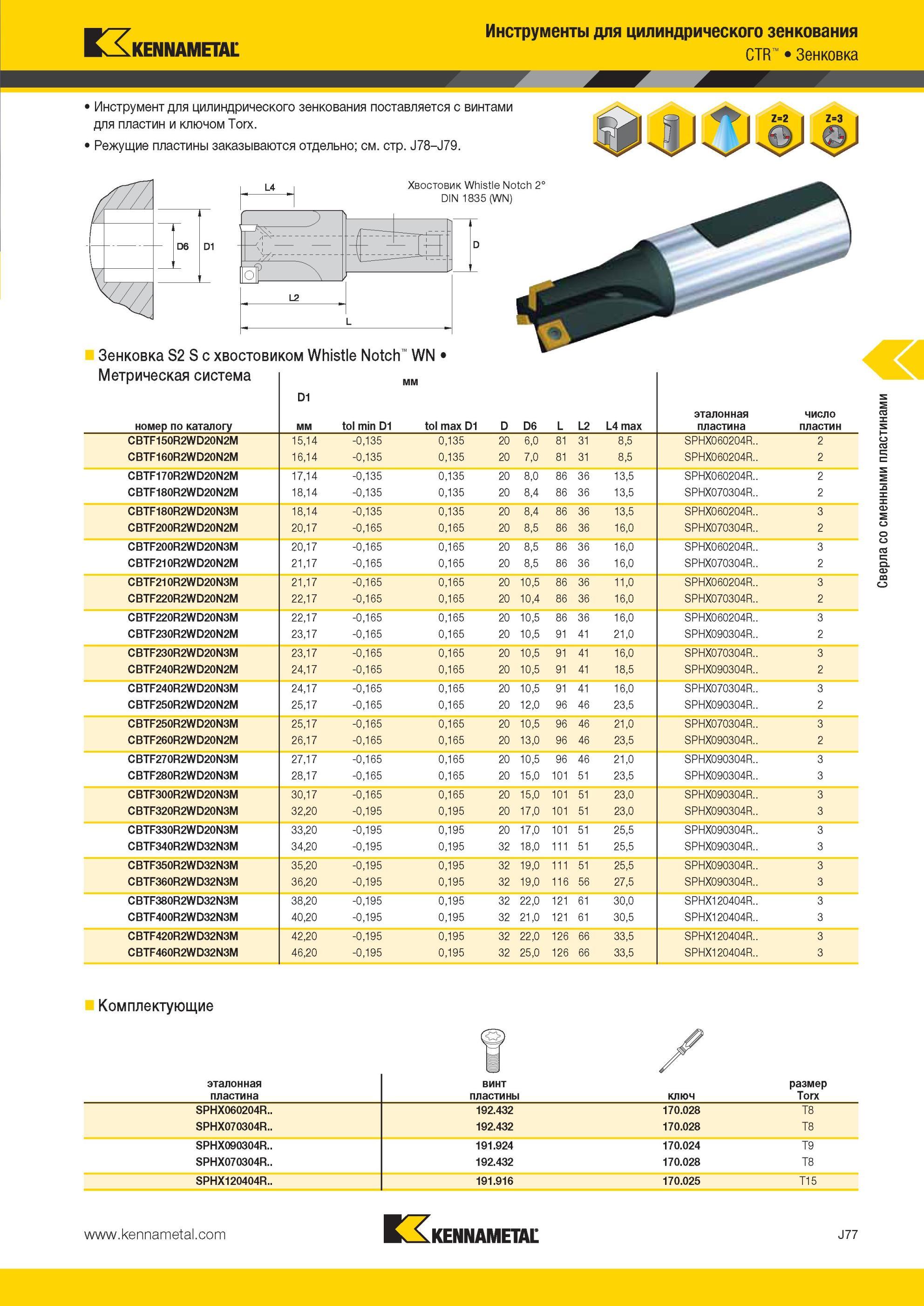

Инструмент Kennametal для цилиндрического зенкования поставляется с винтами для пластин и ключом Torx Режущие пластины заказываются отдельно; см стр J

Инструмент Kennametal для цилиндрического зенкования поставляется с винтами для пластин и ключом Torx Режущие пластины заказываются отдельно; см. стр. J78-J79. Хвостовик Whistle Notch 2 DIN 1835 (WN) Инструменты для цилиндрического зенкования CTR Зенковка Зенковка S2 S с хвостовиком Whistle Notch WN Метрическая система номер по каталогу D1 мм tol min D1 мм tol max D1 D D6 L L2 L4 max эталонная пластина число пластин CBTF150R2WD20N2M 15,14 -0,135 0,135 20 6,0 81 31 8,5 SPHX060204R.. 2 CBTF160R2WD20N2M 16,14 -0,135 0,135 20 7,0 81 31 8,5 SPHX060204R.. 2 CBTF170R2WD20N2M 17,14 -0,135 0,135 20 8,0 86 36 13,5 SPHX060204R.. 2 CBTF180R2WD20N2M 18,14 -0,135 0,135 20 8,4 86 36 13,5 SPHX070304R.. 2 CBTF180R2WD20N3M 18,14 -0,135 0,135 20 8,4 86 36 13,5 SPHX060204R.. 3 CBTF200R2WD20N2M 20,17 -0,165 0,165 20 8,5 86 36 16,0 SPHX070304R.. 2 CBTF200R2WD20N3M 20,17 -0,165 0,165 20 8,5 86 36 16,0 SPHX060204R.. 3 CBTF210R2WD20N2M 21,17 -0,165 0,165 20 8,5 86 36 16,0 SPHX070304R.. 2 CBTF210R2WD20N3M 21,17 -0,165 0,165 20 10,5 86 36 11,0 SPHX060204R.. 3 CBTF220R2WD20N2M 22,17 -0,165 0,165 20 10,4 86 36 16,0 SPHX070304R.. 2 CBTF220R2WD20N3M 22,17 -0,165 0,165 20 10,5 86 36 16,0 SPHX060204R.. 3 CBTF230R2WD20N2M 23,17 -0,165 0,165 20 10,5 91 41 21,0 SPHX090304R.. 2 CBTF230R2WD20N3M 23,17 -0,165 0,165 20 10,5 91 41 16,0 SPHX070304R.. 3 CBTF240R2WD20N2M 24,17 -0,165 0,165 20 10,5 91 41 18,5 SPHX090304R.. 2 CBTF240R2WD20N3M 24,17 -0,165 0,165 20 10,5 91 41 16,0 SPHX070304R.. 3 CBTF250R2WD20N2M 25,17 -0,165 0,165 20 12,0 96 46 23,5 SPHX090304R.. 2 CBTF250R2WD20N3M 25,17 -0,165 0,165 20 10,5 96 46 21,0 SPHX070304R.. 3 CBTF260R2WD20N2M 26,17 -0,165 0,165 20 13,0 96 46 23,5 SPHX090304R.. 2 CBTF270R2WD20N3M 27,17 -0,165 0,165 20 10,5 96 46 21,0 SPHX090304R.. 3 CBTF280R2WD20N3M 28,17 -0,165 0,165 20 15,0 101 51 23,5 SPHX090304R.. 3 CBTF300R2WD20N3M 30,17 -0,165 0,165 20 15,0 101 51 23,0 SPHX090304R.. 3 CBTF320R2WD20N3M 32,20 -0,195 0,195 20 17,0 101 51 23,0 SPHX090304R.. 3 CBTF330R2WD20N3M 33,20 -0,195 0,195 20 17,0 101 51 25,5 SPHX090304R.. 3 CBTF340R2WD32N3M 34,20 -0,195 0,195 32 18,0 111 51 25,5 SPHX090304R.. 3 CBTF350R2WD32N3M 35,20 -0,195 0,195 32 19,0 111 51 25,5 SPHX090304R.. 3 CBTF360R2WD32N3M 36,20 -0,195 0,195 32 19,0 116 56 27,5 SPHX090304R.. 3 CBTF380R2WD32N3M 38,20 -0,195 0,195 32 22,0 121 61 30,0 SPHX120404R.. 3 CBTF400R2WD32N3M 40,20 -0,195 0,195 32 21,0 121 61 30,5 SPHX120404R.. 3 CBTF420R2WD32N3M 42,20 -0,195 0,195 32 22,0 126 66 33,5 SPHX120404R.. 3 CBTF460R2WD32N3M 46,20 -0,195 0,195 32 25,0 126 66 33,5 SPHX120404R.. 3 Комплектующие эталонная пластина винт пластины ключ размер Torx SPHX060204R.. 192.432 170.028 T8 SPHX070304R.. 192.432 170.028 T8 SPHX090304R.. 191.924 170.024 T9 SPHX070304R.. 192.432 170.028 T8 SPHX120404R.. 191.916 170.025 T15 J77 Сверла со сменными пластинами
