Инструмент для обработки отверстий Рекомендуемые режимы резания Taegutec По стандартам DIN/ISO513 и VDI3323 Твердость по Бринеллю Скорость резания Материа

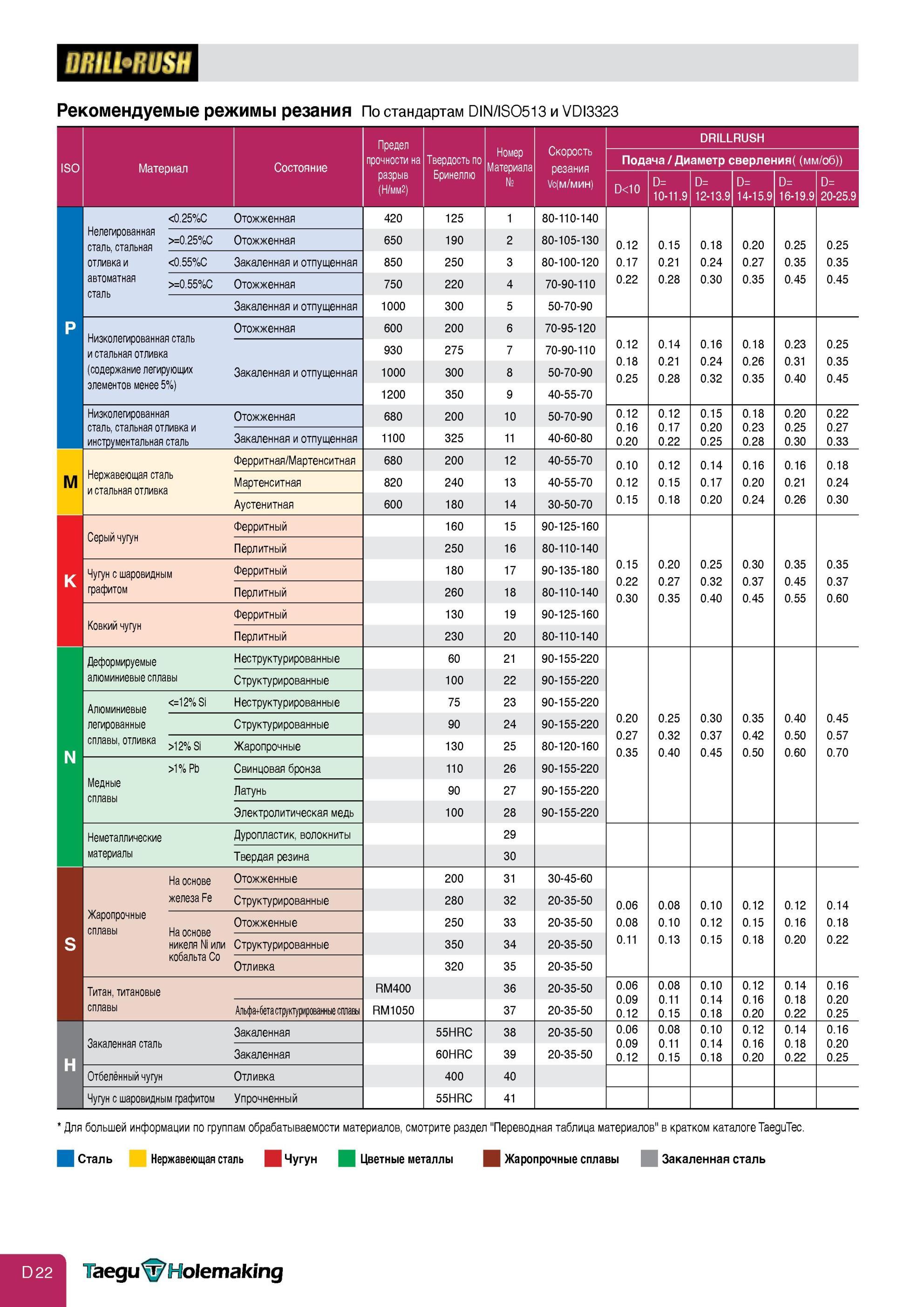

Инструмент для обработки отверстий Рекомендуемые режимы резания Taegutec По стандартам DIN/ISO513 и VDI3323 Твердость по Бринеллю Скорость резания Материал Состояни Рекомендуемые режимы резания По стандартам DIN/ISO513 и VDI3323 ISO Материал Состояние Предел прочности на разрыв (Н/мм2) Твердость по Бринеллю Номер Материала № Скорость резания №(м/мин) DRILLRUSH Подача / Диаметр сверления( (мм/об)) D<10 D= D= D= D= D= 10-11.9 12-13.9 14-15.9 16-19.9 20-25.9 P0.25%C Отожженная 420 125 1 80-110-140 0.12 0.17 0.22 0.15 0.21 0.28 0.18 0.24 0.30 0.20 0.27 0.35 0.25 0.35 0.45 0.25 0.35 0.45 Нелегированная >=0.25%C сталь, стальная Отожженная 650 190 2 80-105-130 отливка и0.55%C Закаленная и отпущенная 850 250 3 80-100-120 ароматная >=0.55%C Отожженная 750 220 4 70-90-110 Закаленная и отпущенная 1000 300 5 50-70-90 Низколегированная сталь и стальная отливка (содержание легирующих элементов менее 5%) Отожженная 600 200 6 70-95-120 0.12 0.18 0.25 0.14 0.21 0.28 0.16 0.24 0.32 0.18 0.26 0.35 0.23 0.31 0.40 0.25 0.35 0.45 Закаленная и отпущенная 930 1000 1200 275 300 350 7 8 9 70-90-110 50-70-90 40-55-70 Низколегированная сталь, стальная отливка и инструментальная сталь Отожженная 680 200 10 50-70-90 0.12 0.16 0.20 0.12 0.17 0.22 0.15 0.20 0.25 0.18 0.23 0.28 0.20 0.25 0.30 0.22 0.27 0.33 Закаленная и отпущенная 1100 325 11 40-60-80 M Нержавеющая сталь и стальная отливка Ферритная/Мартенситная 680 200 12 40-55-70 0.10 0.12 0.15 0.12 0.15 0.18 0.14 0.17 0.20 0.16 0.20 0.24 0.16 0.21 0.26 0.18 0.24 0.30 Мартенситная 820 240 13 40-55-70 Аустенитная 600 180 14 30-50-70 K Серый чугун Ферритный 160 15 90-125-160 0.15 0.22 0.30 0.20 0.27 0.35 0.25 0.32 0.40 0.30 0.37 0.45 0.35 0.45 0.55 0.35 0.37 0.60 Перлитный 250 16 80-110-140 Чугун с шаровидным графитом Ферритный 180 17 90-135-180 Перлитный 260 18 80-110-140 Ковкий чугун Ферритный 130 19 90-125-160 Перлитный 230 20 80-110-140 N Деформируемые алюминиевые сплавы Неструктурированные 60 21 90-155-220 0.20 0.27 0.35 0.25 0.32 0.40 0.30 0.37 0.45 0.35 0.42 0.50 0.40 0.50 0.60 0.45 0.57 0.70 Структурированные 100 22 90-155-220 .=12% Si Алюминиевые Неструктурированные 75 23 90-155-220 легированные Структурированные 90 24 90-155-220 сплавы, отливка >12% Si Жаропрочные 130 25 80-120-160 >1% Pb Свинцовая бронза 110 26 90-155-220 Медные сплавы Латунь 90 27 90-155-220 Электролитическая медь 100 28 90-155-220 Неметаллические материалы Дуропластик, волокниты 29 Твердая резина 30 S На основе железа Fe Отожженные 200 31 30-45-60 0.06 0.08 0.11 0.08 0.10 0.13 0.10 0.12 0.15 0.12 0.15 0.18 0.12 0.16 0.20 0.14 0.18 0.22 Структурированные 280 32 20-35-50 Жаропрочные сплавы На основе никеля Ni или кобальта Co Отожженные 250 33 20-35-50 Структурированные 350 34 20-35-50 Отливка 320 35 20-35-50 Титан, титановые RM400 36 20-35-50 0.06 0.09 0.12 0.08 0.11 0.15 0.10 0.14 0.18 0.12 0.16 0.20 0.14 0.18 0.22 0.16 0.20 0.25 сплавы Альфа+бета структурированные сплавы RM1050 37 20-35-50 H Закаленная сталь Закаленная 55HRC 38 20-35-50 0.06 0.09 0.12 0.08 0.11 0.15 0.10 0.14 0.18 0.12 0.16 0.20 0.14 0.18 0.22 0.16 0.20 0.25 Закаленная 60HRC 39 20-35-50 Отбелённый чугун Отливка 400 40 Чугун с шаровидным графитом Упрочненный 55HRC 41 Для большей информации по группам обрабатываемости материалов, смотрите раздел "Переводная таблица материалов" в кратком каталоге TaeguTec. Сталь Н Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Закаленная сталь Taegu&Holemaking
