2479 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.D67

Каталог WALTER 2017 Инструмент и оснастка Стр. D67 2479 Lab2u

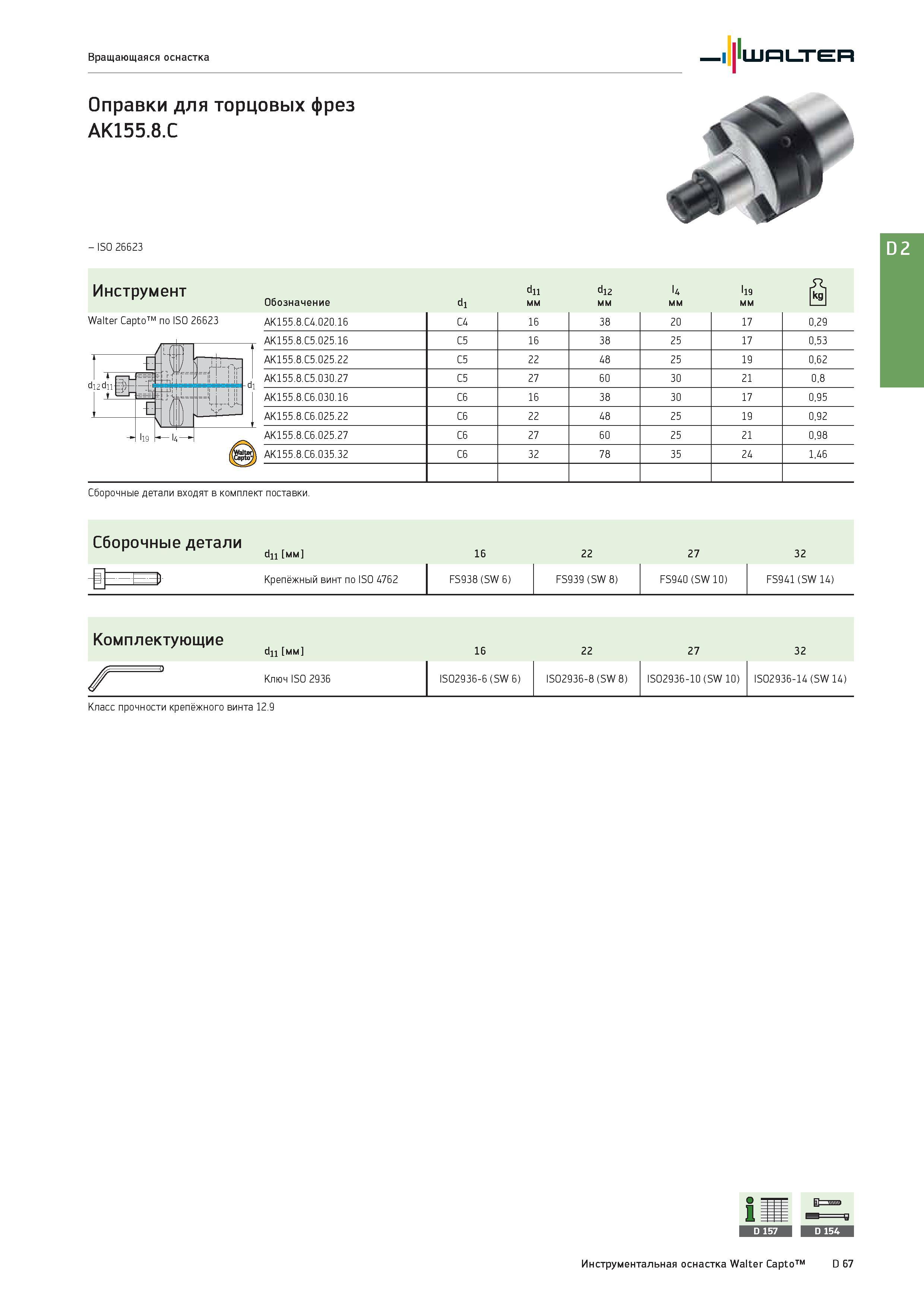

Вращающаяся оснастка Walter Оправки для торцовых фрез AK155.8.C - ISO 26623 Инструмент Walter Capto по ISO 26623 di2dii IU Обозначение d1 d11 мм d12 мм l4 мм l19 мм AK155.8.C4.020.16 C4 16 38 20 17 0,29 AK155.8.C5.025.16 C5 16 38 25 17 0,53 AK155.8.C5.025.22 C5 22 48 25 19 0,62 AK155.8.C5.030.27 C5 27 60 30 21 0,8 AK155.8.C6.030.16 C6 16 38 30 17 0,95 AK155.8.C6.025.22 C6 22 48 25 19 0,92 AK155.8.C6.025.27 C6 27 60 25 21 0,98 AK155.8.C6.035.32 C6 32 78 35 24 1,46 Сборочные детали входят в комплект поставки. Сборочные детали dn мм 16 22 27 32 Крепёжный винт по ISO 4762 FS938 (SW 6) FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) Комплектующие d11 мм 16 22 27 32 1 Ключ ISO 2936 ISO2936-6 (SW 6) ISO2936-8 (SW 8) IS02936-10 (SW 10) IS02936-14 (SW 14) Класс прочности крепёжного винта 12.9 Инструментальная оснастка Walter Capto D 67
