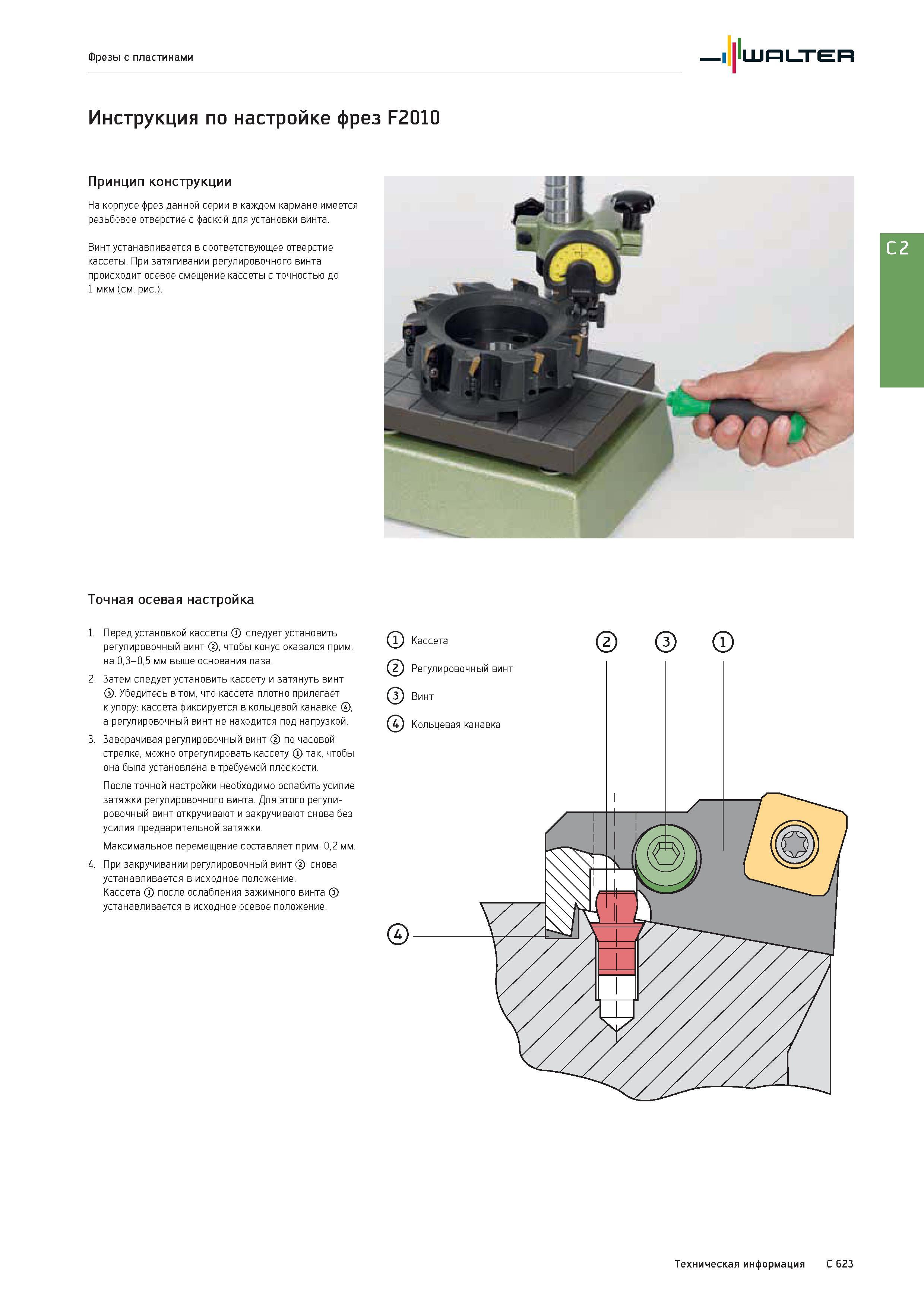

Фрезы с пластинами Walter Инструкция по настройке фрез F2010 Принцип конструкции На корпусе фрез данной серии в каждом кармане имеется резьбовое отверстие с фаской для установки винта. Винт устанавливается в соответствующее отверстие кассеты. При затягивании регулировочного винта происходит осевое смещение кассеты с точностью до 1 мкм (см. рис.). Точная осевая настройка 1. Перед установкой кассеты следует установить регулировочный винт , чтобы конус оказался прим. на 0,3-0,5 мм выше основания паза. 2. Затем следует установить кассету и затянуть винт . Убедитесь в том, что кассета плотно прилегает к упору: кассета фиксируется в кольцевой канавке , а регулировочный винт не находится под нагрузкой. 3. Заворачивая регулировочный винт по часовой стрелке, можно отрегулировать кассету так, чтобы она была установлена в требуемой плоскости. После точной настройки необходимо ослабить усилие затяжки регулировочного винта. Для этого регулировочный винт откручивают и закручивают снова без усилия предварительной затяжки. Максимальное перемещение составляет прим. 0,2 мм. 4. При закручивании регулировочный винт снова устанавливается в исходное положение. Кассета после ослабления зажимного винта устанавливается в исходное осевое положение. Кассета Регулировочный винт Винт Кольцевая канавка 0 Техническая информация C 623
