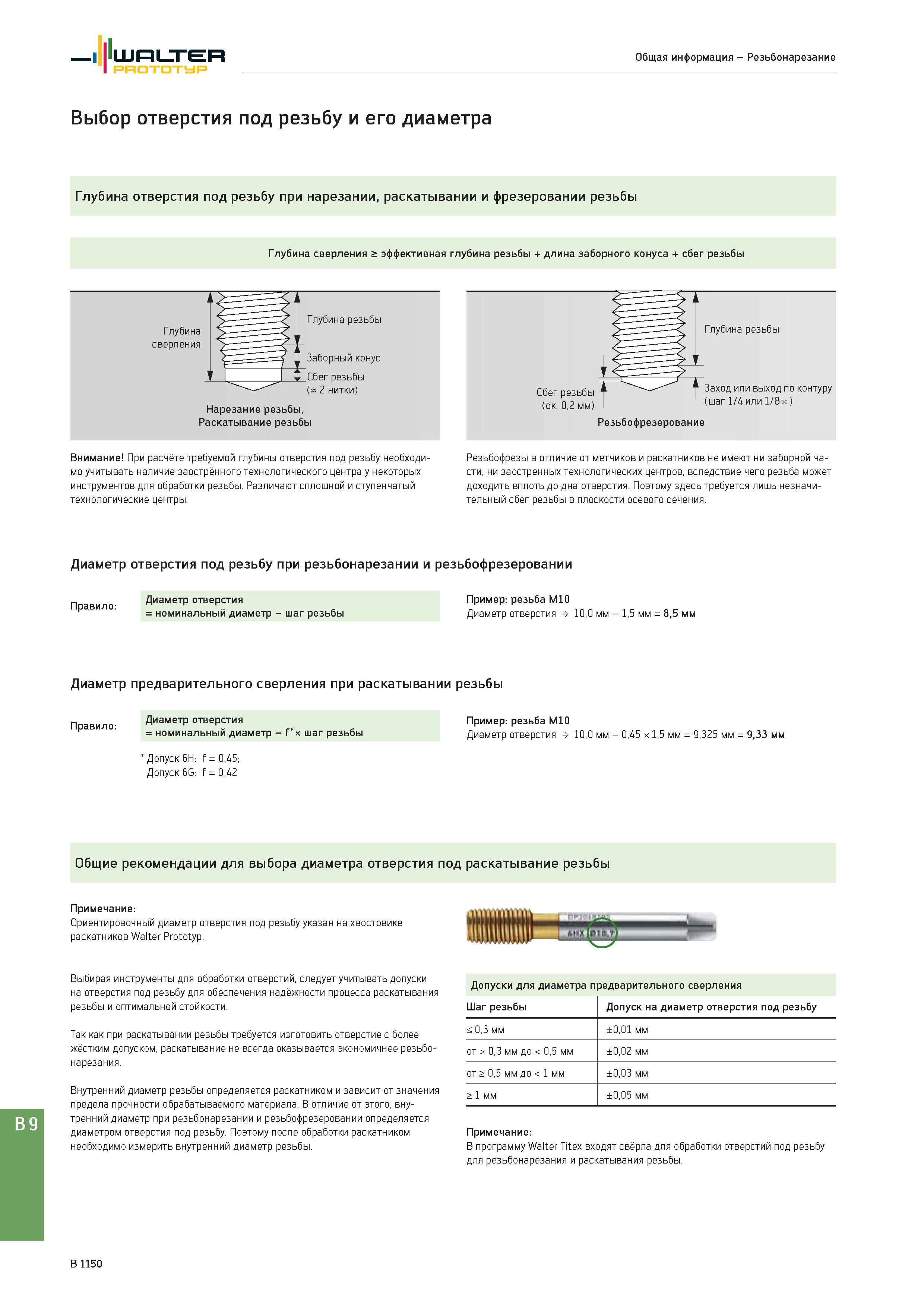

Walter Prototyp Общая информация - Резьбонарезание Выбор отверстия под резьбу и его диаметра Глубина отверстия под резьбу при нарезании, раскатывании и фрезеровании резьбы Глубина сверления > эффективная глубина резьбы + длина заборного конуса + сбег резьбы Нарезание резьбы, Раскатывание резьбы Резьбофрезерование Внимание При расчёте требуемой глубины отверстия под резьбу необходимо учитывать наличие заострённого технологического центра у некоторых инструментов для обработки резьбы. Различают сплошной и ступенчатый технологические центры. Резьбофрезы в отличие от метчиков и раскатников не имеют ни заборной части, ни заостренных технологических центров, вследствие чего резьба может доходить вплоть до дна отверстия. Поэтому здесь требуется лишь незначительный сбег резьбы в плоскости осевого сечения. Диаметр отверстия под резьбу при резьбонарезании и резьбофрезеровании Диаметр отверстия Пример: резьба M10 Правило: : номинальный диаметр - шаг резьбы Диаметр отверстия 10,0 мм - 1,5 мм = 8,5 мм Диаметр предварительного сверления при раскатывании резьбы Правило: Диаметр отверстия = номинальный диаметр - f х шаг резьбы Допуск 6H: f = 0,45; Допуск 6G: f = 0,42 Пример: резьба M10 Диаметр отверстия 10,0 мм - 0,45 х 1,5 мм = 9,325 мм = 9,33 мм Общие рекомендации для выбора диаметра отверстия под раскатывание резьбы Примечание: Ориентировочный диаметр отверстия под резьбу указан на хвостовике раскатников Walter Prototyp. Выбирая инструменты для обработки отверстий, следует учитывать допуски на отверстия под резьбу для обеспечения надёжности процесса раскатывания резьбы и оптимальной стойкости. Так как при раскатывании резьбы требуется изготовить отверстие с более жёстким допуском, раскатывание не всегда оказывается экономичнее резьбо-нарезания. Внутренний диаметр резьбы определяется раскатником и зависит от значения предела прочности обрабатываемого материала. В отличие от этого, внутренний диаметр при резьбонарезании и резьбофрезеровании определяется диаметром отверстия под резьбу. Поэтому после обработки раскатником необходимо измерить внутренний диаметр резьбы. Допуски для диаметра предварительного сверления Шаг резьбы Допуск на диаметр отверстия под резьбу < 0,3 мм ±0,01 мм от > 0,3 мм до < 0,5 мм ±0,02 мм от > 0,5 мм до < 1 мм ±0,03 мм > 1 мм ±0,05 мм Примечание: В программу Walter Titex входят свёрла для обработки отверстий под резьбу для резьбонарезания и раскатывания резьбы. B 1150
