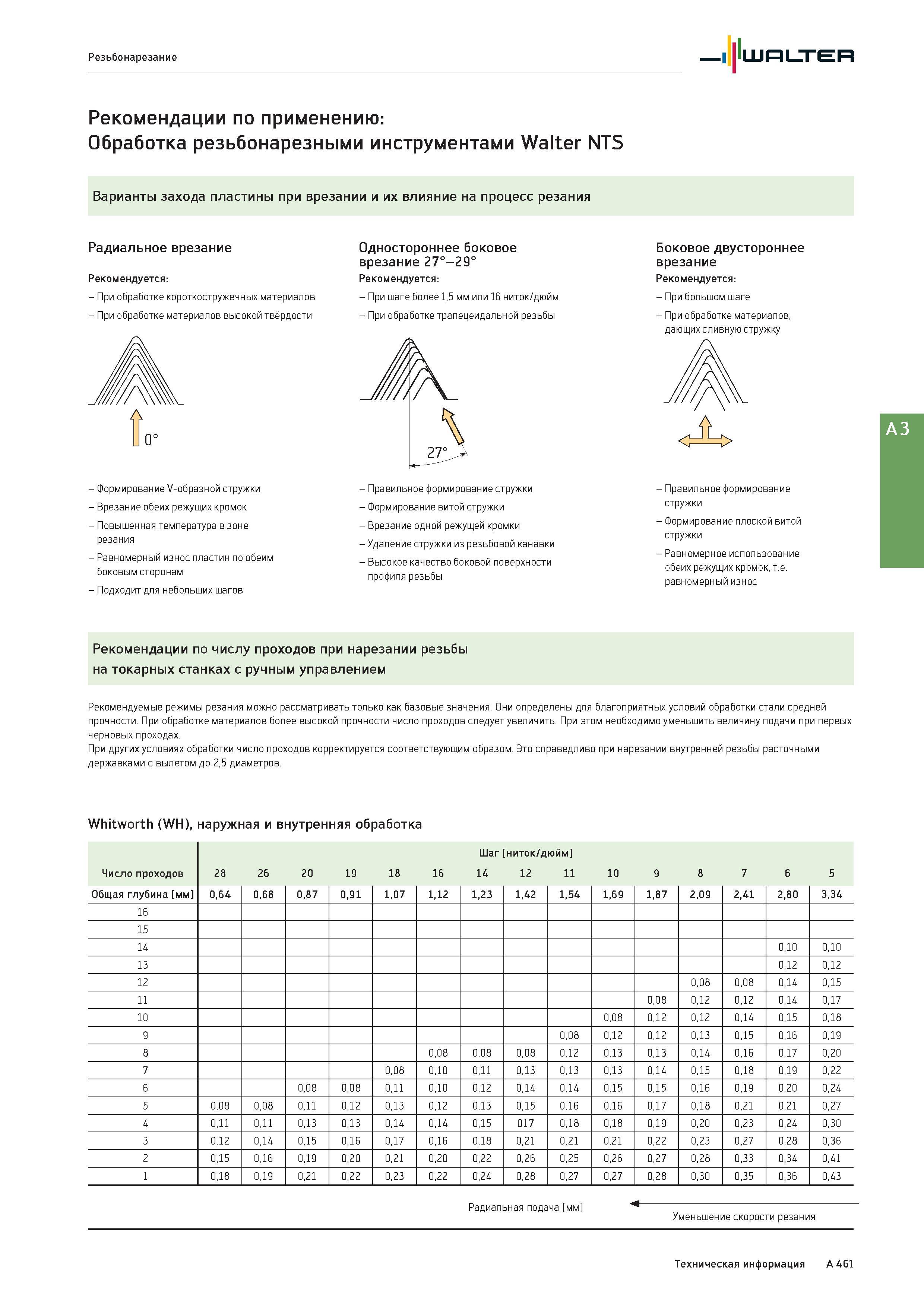

Резьбонарезание Walter Рекомендации по применению: Обработка резьбонарезными инструментами Walter NTS Варианты захода пластины при врезании и их влияние на процесс резания Радиальное врезание Рекомендуется: - При обработке короткостружечных материалов - При обработке материалов высокой твёрдости - Формирование V-образной стружки - Врезание обеих режущих кромок - Повышенная температура в зоне резания - Равномерный износ пластин по обеим боковым сторонам - Подходит для небольших шагов Одностороннее боковое врезание 27°-29° Рекомендуется: - При шаге более 1,5 мм или 16 ниток/дюйм - При обработке трапецеидальной резьбы - Правильное формирование стружки - Формирование витой стружки - Врезание одной режущей кромки - Удаление стружки из резьбовой канавки - Высокое качество боковой поверхности профиля резьбы Боковое двустороннее врезание Рекомендуется: - При большом шаге - При обработке материалов, дающих сливную стружку - Правильное формирование стружки - Формирование плоской витой стружки - Равномерное использование обеих режущих кромок, т.е. равномерный износ Рекомендации по числу проходов при нарезании резьбы на токарных станках с ручным управлением Рекомендуемые режимы резания можно рассматривать только как базовые значения. Они определены для благоприятных условий обработки стали средней прочности. При обработке материалов более высокой прочности число проходов следует увеличить. При этом необходимо уменьшить величину подачи при первых черновых проходах. При других условиях обработки число проходов корректируется соответствующим образом. Это справедливо при нарезании внутренней резьбы расточными державками с вылетом до 2,5 диаметров. Whitworth (WH), наружная и внутренняя обработка Шаг ниток/дюйм Число проходов 28 26 20 19 18 16 14 12 11 10 9 8 7 6 5 Общая глубина мм 0,64 0,68 0,87 0,91 1,07 1,12 1,23 1,42 1,54 1,69 1,87 2,09 2,41 2,80 3,34 16 15 14 0,10 0,10 13 0,12 0,12 12 0,08 0,08 0,14 0,15 11 0,08 0,12 0,12 0,14 0,17 10 0,08 0,12 0,12 0,14 0,15 0,18 9 0,08 0,12 0,12 0,13 0,15 0,16 0,19 8 0,08 0,08 0,08 0,12 0,13 0,13 0,14 0,16 0,17 0,20 7 0,08 0,10 0,11 0,13 0,13 0,13 0,14 0,15 0,18 0,19 0,22 6 0,08 0,08 0,11 0,10 0,12 0,14 0,14 0,15 0,15 0,16 0,19 0,20 0,24 5 0,08 0,08 0,11 0,12 0,13 0,12 0,13 0,15 0,16 0,16 0,17 0,18 0,21 0,21 0,27 4 0,11 0,11 0,13 0,13 0,14 0,14 0,15 017 0,18 0,18 0,19 0,20 0,23 0,24 0,30 3 0,12 0,14 0,15 0,16 0,17 0,16 0,18 0,21 0,21 0,21 0,22 0,23 0,27 0,28 0,36 2 0,15 0,16 0,19 0,20 0,21 0,20 0,22 0,26 0,25 0,26 0,27 0,28 0,33 0,34 0,41 1 0,18 0,19 0,21 0,22 0,23 0,22 0,24 0,28 0,27 0,27 0,28 0,30 0,35 0,36 0,43 Радиальная подача мм Уменьшение скорости резания Техническая информация A 461
