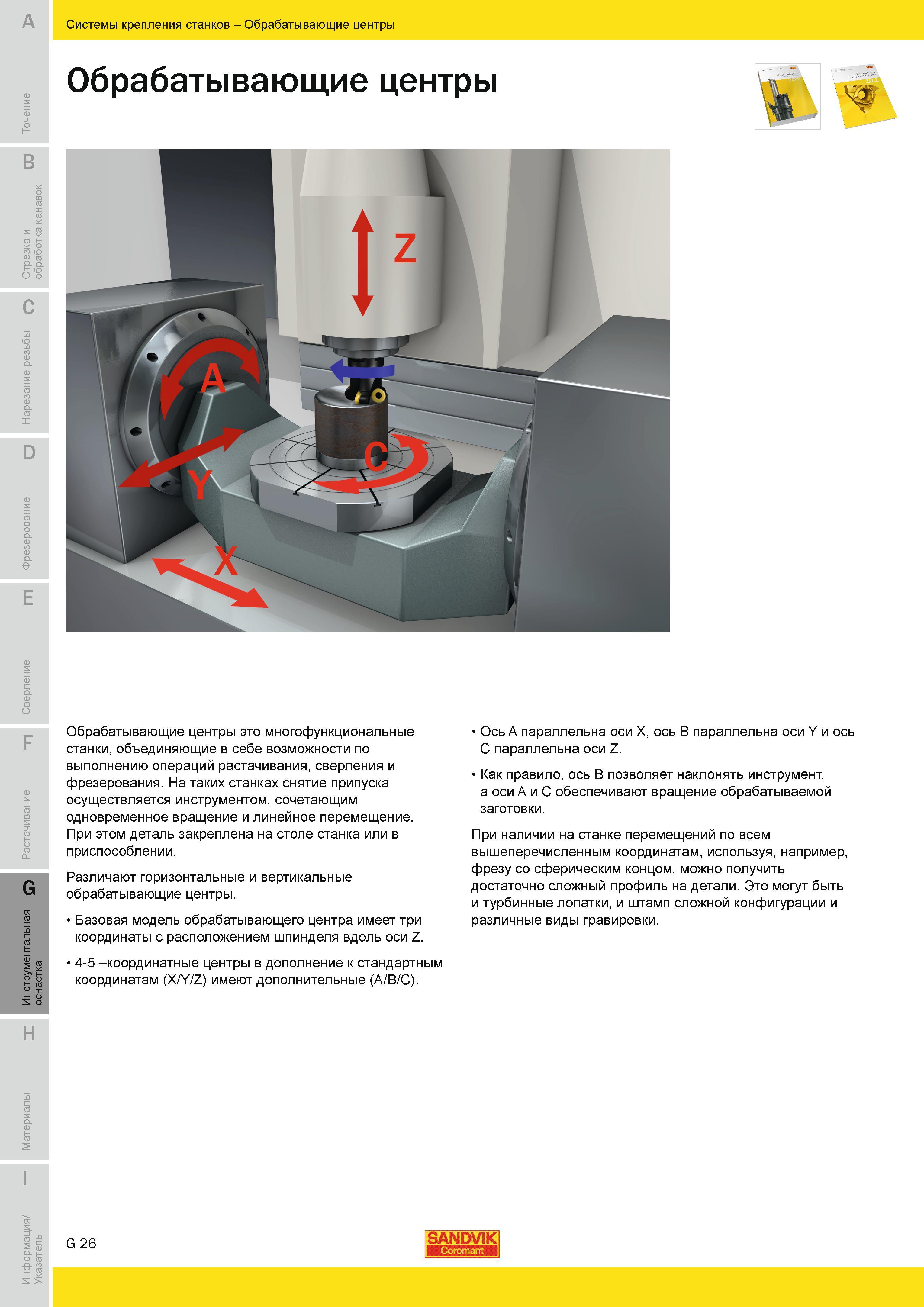

Обрабатывающие центры многофункциональные станки объединяющие в себе возможности по выполнению операций растачивания сверления и фрезерования На таких станках снятие припуска осуществляется инструментом сочетающим одновременное вращение и линейное перемещение. При этом деталь закреплена на столе станка или в приспособлении. Различают горизонтальные и вертикальные обрабатывающие центры. Базовая модель обрабатывающего центра имеет три координаты с расположением шпинделя вдоль оси Z. 4-5 -координатные центры в дополнение к стандартным координатам (X Y Z) имеют дополнительные (A B C). Ось A параллельна оси X ось B параллельна оси Y и ось C параллельна оси Z. Как правило ось B позволяет наклонять инструмент а оси A и C обеспечивают вращение обрабатываемой заготовки. При наличии на станке перемещений по всем вышеперечисленным координатам используя например фрезу сферическим концом можно получить достаточно сложный профиль на детали. Это могут быть и турбинные лопатки и штамп сложной конфигурации и различные виды гравировки. G 26 Системы крепления станков Обрабатывающие центры Обрабатывающие центры
