Каталог MITSUBISHI 2020 Режущий инструмент для станков Стр. P196 1652 Lab2u

Обновлено 2020-07-23 21:09:57

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding MITSUBISHI \| Каталог MITSUBISHI 2020 Режущий инструмент для станков (Всего 1816 стр.)

1652 Каталог MITSUBISHI 2020 Режущий инструмент Фрезы Резцы Сверла Пластины Стр.P196

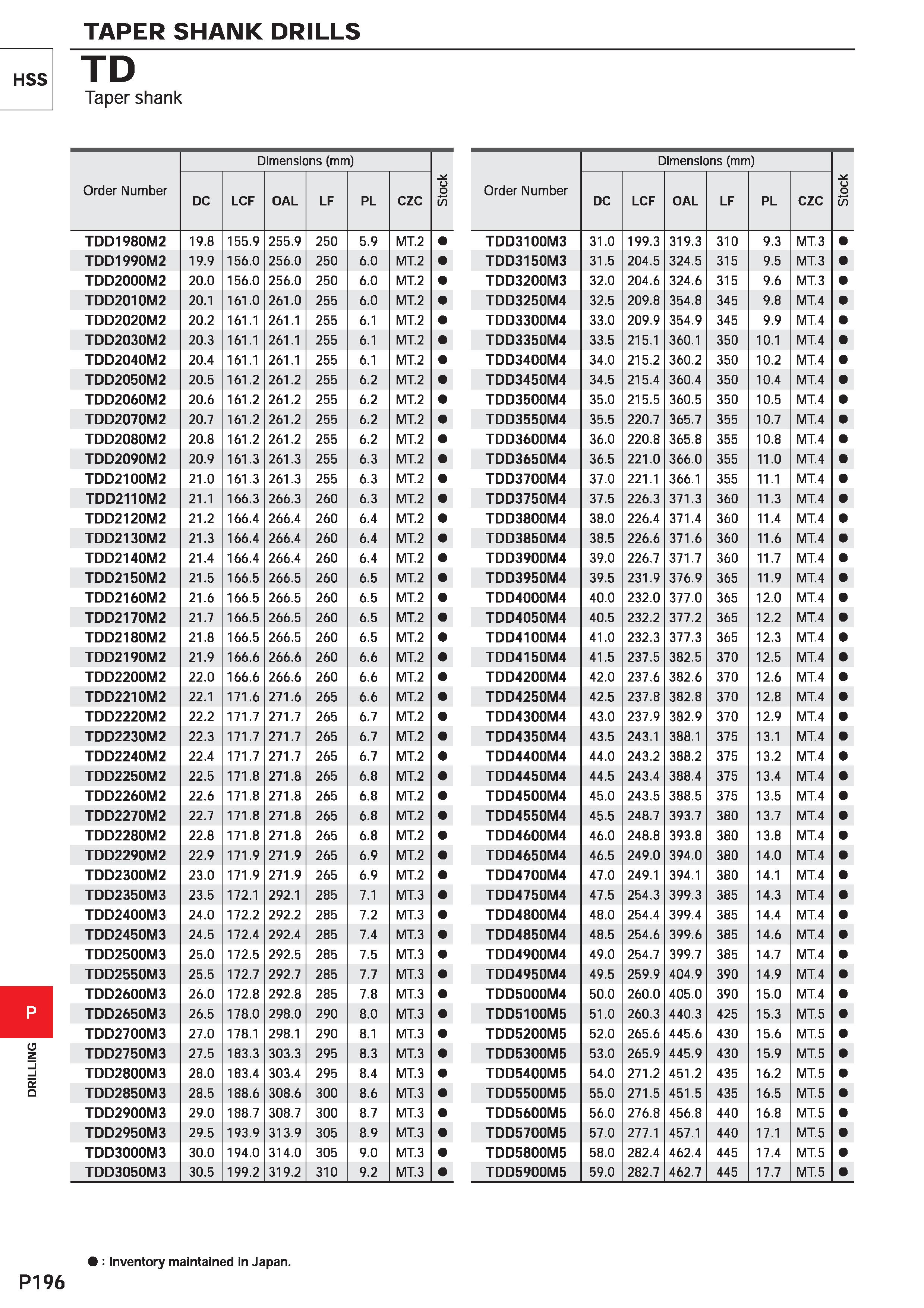

Каталог MITSUBISHI 2020 Режущий инструмент для станков Стр. P196 1652 Lab2u DRILLING TAPER SHANK DRILLS HSS TD Taper shank Order Number Dimensions (mm) i/5 DC LCF OAL LF PL CZC TDD1980M2 19.8 155.9 255.9 250 5.9 MT.2 TDD1990M2 19.9 156.0 256.0 250 6.0 MT.2 TDD2000M2 20.0 156.0 256.0 250 6.0 MT.2 TDD2010M2 20.1 161.0 261.0 255 6.0 MT.2 TDD2020M2 20.2 161.1 261.1 255 6.1 MT.2 TDD2030M2 20.3 161.1 261.1 255 6.1 MT.2 TDD2040M2 20.4 161.1 261.1 255 6.1 MT.2 TDD2050M2 20.5 161.2 261.2 255 6.2 MT.2 TDD2060M2 20.6 161.2 261.2 255 6.2 MT.2 TDD2070M2 20.7 161.2 261.2 255 6.2 MT.2 TDD2080M2 20.8 161.2 261.2 255 6.2 MT.2 TDD2090M2 20.9 161.3 261.3 255 6.3 MT.2 TDD2100M2 21.0 161.3 261.3 255 6.3 MT.2 TDD2110M2 21.1 166.3 266.3 260 6.3 MT.2 TDD2120M2 21.2 166.4 266.4 260 6.4 MT.2 TDD2130M2 21.3 166.4 266.4 260 6.4 MT.2 TDD2140M2 21.4 166.4 266.4 260 6.4 MT.2 TDD2150M2 21.5 166.5 266.5 260 6.5 MT.2 TDD2160M2 21.6 166.5 266.5 260 6.5 MT.2 TDD2170M2 21.7 166.5 266.5 260 6.5 MT.2 TDD2180M2 21.8 166.5 266.5 260 6.5 MT.2 TDD2190M2 21.9 166.6 266.6 260 6.6 MT.2 TDD2200M2 22.0 166.6 266.6 260 6.6 MT.2 TDD2210M2 22.1 171.6 271.6 265 6.6 MT.2 TDD2220M2 22.2 171.7 271.7 265 6.7 MT.2 TDD2230M2 22.3 171.7 271.7 265 6.7 MT.2 TDD2240M2 22.4 171.7 271.7 265 6.7 MT.2 TDD2250M2 22.5 171.8 271.8 265 6.8 MT.2 TDD2260M2 22.6 171.8 271.8 265 6.8 MT.2 TDD2270M2 22.7 171.8 271.8 265 6.8 MT.2 TDD2280M2 22.8 171.8 271.8 265 6.8 MT.2 TDD2290M2 22.9 171.9 271.9 265 6.9 MT.2 TDD2300M2 23.0 171.9 271.9 265 6.9 MT.2 TDD2350M3 23.5 172.1 292.1 285 7.1 MT.3 TDD2400M3 24.0 172.2 292.2 285 7.2 MT.3 TDD2450M3 24.5 172.4 292.4 285 7.4 MT.3 TDD2500M3 25.0 172.5 292.5 285 7.5 MT.3 TDD2550M3 25.5 172.7 292.7 285 7.7 MT.3 TDD2600M3 26.0 172.8 292.8 285 7.8 MT.3 TDD2650M3 26.5 178.0 298.0 290 8.0 MT.3 TDD2700M3 27.0 178.1 298.1 290 8.1 MT.3 TDD2750M3 27.5 183.3 303.3 295 8.3 MT.3 TDD2800M3 28.0 183.4 303.4 295 8.4 MT.3 TDD2850M3 28.5 188.6 308.6 300 8.6 MT.3 TDD2900M3 29.0 188.7 308.7 300 8.7 MT.3 TDD2950M3 29.5 193.9 313.9 305 8.9 MT.3 TDD3000M3 30.0 194.0 314.0 305 9.0 MT.3 TDD3050M3 30.5 199.2 319.2 310 9.2 MT.3 Order Number Dimensions (mm) u o 55 DC LCF OAL LF PL CZC TDD3100M3 31.0 199.3 319.3 310 9.3 MT.3 TDD3150M3 31.5 204.5 324.5 315 9.5 MT.3 TDD3200M3 32.0 204.6 324.6 315 9.6 MT.3 TDD3250M4 32.5 209.8 354.8 345 9.8 MT.4 TDD3300M4 33.0 209.9 354.9 345 9.9 MT.4 TDD3350M4 33.5 215.1 360.1 350 10.1 MT.4 TDD3400M4 34.0 215.2 360.2 350 10.2 MT.4 TDD3450M4 34.5 215.4 360.4 350 10.4 MT.4 TDD3500M4 35.0 215.5 360.5 350 10.5 MT.4 TDD3550M4 35.5 220.7 365.7 355 10.7 MT.4 TDD3600M4 36.0 220.8 365.8 355 10.8 MT.4 TDD3650M4 36.5 221.0 366.0 355 11.0 MT.4 TDD3700M4 37.0 221.1 366.1 355 11.1 MT.4 TDD3750M4 37.5 226.3 371.3 360 11.3 MT.4 TDD3800M4 38.0 226.4 371.4 360 11.4 MT.4 TDD3850M4 38.5 226.6 371.6 360 11.6 MT.4 TDD3900M4 39.0 226.7 371.7 360 11.7 MT.4 TDD3950M4 39.5 231.9 376.9 365 11.9 MT.4 TDD4000M4 40.0 232.0 377.0 365 12.0 MT.4 TDD4050M4 40.5 232.2 377.2 365 12.2 MT.4 TDD4100M4 41.0 232.3 377.3 365 12.3 MT.4 TDD4150M4 41.5 237.5 382.5 370 12.5 MT.4 TDD4200M4 42.0 237.6 382.6 370 12.6 MT.4 TDD4250M4 42.5 237.8 382.8 370 12.8 MT.4 TDD4300M4 43.0 237.9 382.9 370 12.9 MT.4 TDD4350M4 43.5 243.1 388.1 375 13.1 MT.4 TDD4400M4 44.0 243.2 388.2 375 13.2 MT.4 TDD4450M4 44.5 243.4 388.4 375 13.4 MT.4 TDD4500M4 45.0 243.5 388.5 375 13.5 MT.4 TDD4550M4 45.5 248.7 393.7 380 13.7 MT.4 TDD4600M4 46.0 248.8 393.8 380 13.8 MT.4 TDD4650M4 46.5 249.0 394.0 380 14.0 MT.4 TDD4700M4 47.0 249.1 394.1 380 14.1 MT.4 TDD4750M4 47.5 254.3 399.3 385 14.3 MT.4 TDD4800M4 48.0 254.4 399.4 385 14.4 MT.4 TDD4850M4 48.5 254.6 399.6 385 14.6 MT.4 TDD4900M4 49.0 254.7 399.7 385 14.7 MT.4 TDD4950M4 49.5 259.9 404.9 390 14.9 MT.4 TDD5000M4 50.0 260.0 405.0 390 15.0 MT.4 TDD5100M5 51.0 260.3 440.3 425 15.3 MT.5 TDD5200M5 52.0 265.6 445.6 430 15.6 MT.5 TDD5300M5 53.0 265.9 445.9 430 15.9 MT.5 TDD5400M5 54.0 271.2 451.2 435 16.2 MT.5 TDD5500M5 55.0 271.5 451.5 435 16.5 MT.5 TDD5600M5 56.0 276.8 456.8 440 16.8 MT.5 TDD5700M5 57.0 277.1 457.1 440 17.1 MT.5 TDD5800M5 58.0 282.4 462.4 445 17.4 MT.5 TDD5900M5 59.0 282.7 462.7 445 17.7 MT.5 : Inventory maintained in Japan. P196
