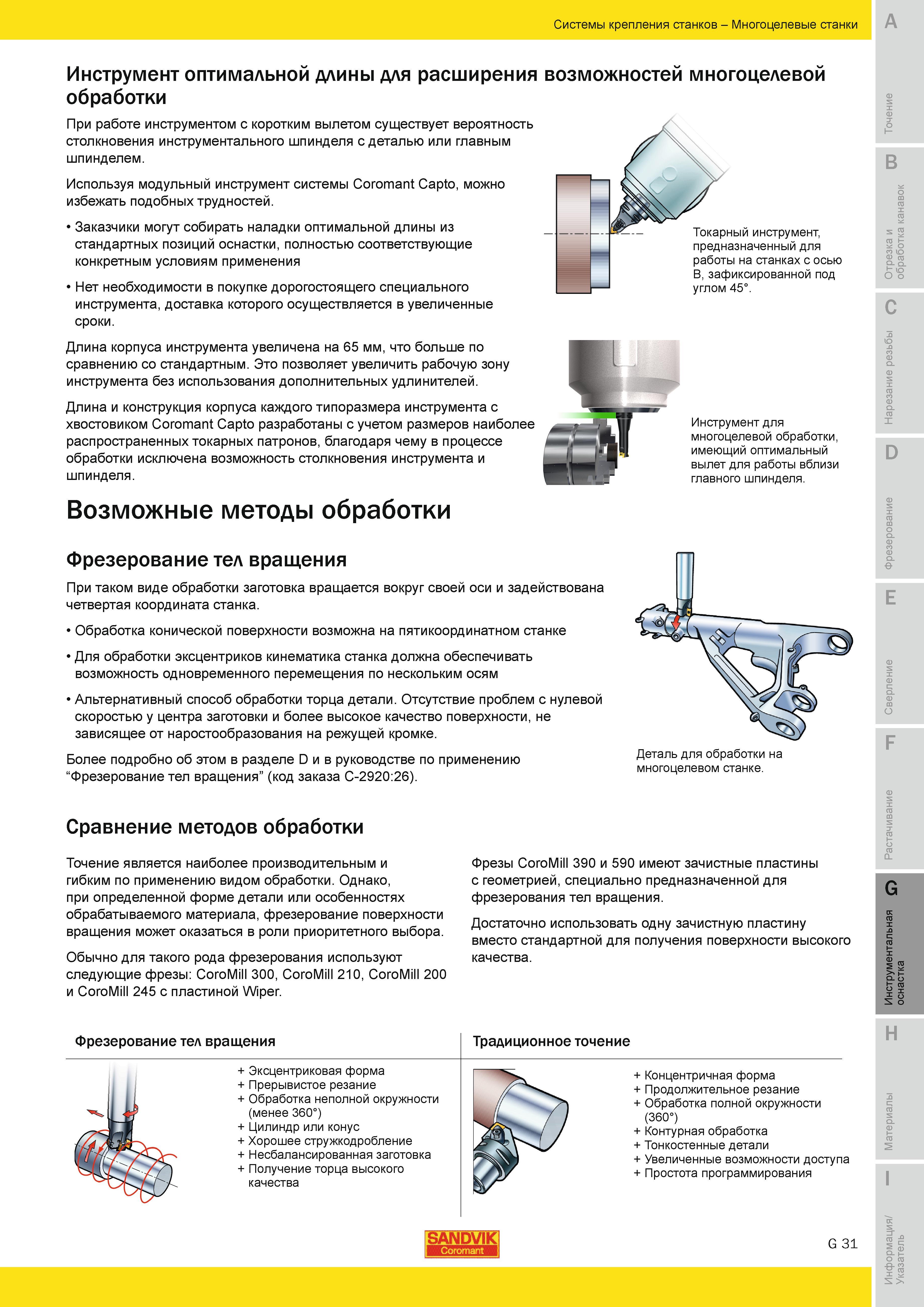

Инструмент оптимальной длины для расширения возможностей многоцелевой обработки При работе инструментом с коротким вылетом существует вероятность столкновения инструментального шпинделя с деталью или главным шпинделем. Используя модульный инструмент системы Coromant Capto можно избежать подобных трудностей. Заказчики могут собирать наладки оптимальной длины из стандартных позиций оснастки полностью соответствующие конкретным условиям применения Нет необходимости в покупке дорогостоящего специального инструмента доставка которого осуществляется в увеличенные сроки. Длина корпуса инструмента увеличена на 65 мм что больше по сравнению стандартным. Это позволяет увеличить рабочую зону инструмента без использования дополнительных удлинителей. Длина и конструкция корпуса каждого типоразмера инструмента с хвостовиком Coromant Capto разработаны с учетом размеров наиболее распространенных токарных патронов благодаря чему в процессе обработки исключена возможность столкновения инструмента и шпинделя. Возможные методы обработки Токарный инструмент предназначенный для работы на станках с осью B зафиксированной под углом 45. Инструмент для многоцелевой обработки имеющий оптимальный вылет для работы вблизи главного шпинделя. Фрезерование тел вращения При таком виде обработки заготовка вращается вокруг своей оси и задействована четвертая координата станка. Обработка конической поверхности возможна на пятикоординатном станке Для обработки эксцентриков кинематика станка должна обеспечивать возможность одновременного перемещения по нескольким осям Альтернативный способ обработки торца детали. Отсутствие проблем с нулевой скоростью у центра заготовки и более высокое качество поверхности не зависящее от наростообразования на режущей кромке. Более подробно об этом в разделе D и в руководстве по применению Фрезерование тел вращения (код заказа C-2920:26). Деталь для обработки на многоцелевом станке. Сравнение методов обработки Точение является наиболее производительным и гибким по применению видом обработки. Однако при определенной форме детали или особенностях обрабатываемого материала фрезерование поверхности вращения может оказаться в роли приоритетного выбора. Обычно для такого рода фрезерования используют следующие фрезы CoroMill 300 CoroMill 210 CoroMill 200 и CoroMill 245 с пластиной Wiper. Фрезы CoroMill 390 и 590 имеют зачистные пластины с геометрией специально предназначенной для фрезерования тел вращения. Достаточно использовать одну зачистную пластину вместо стандартной для получения поверхности высокого качества. Фрезерование тел вращения Традиционное точение Эксцентриковая форма Прерывистое резание Обработка неполной окружности (менее 360) Цилиндр или конус Хорошее стружкодробление Несбалансированная заготовка Получение торца высокого качества SANDVIK Концентричная форма Продолжительное резание Обработка полной окружности (360) Контурная обработка Тонкостенные детали Увеличенные возможности доступа Простота программирования G 31 Информация Материалы Инструментальная Растачивание Сверление Фрезерование Нарезание резьбы Отрезка и QQ Точение Указатель оснастка И обработка канавок Системы крепления станков Многоцелевые станки
