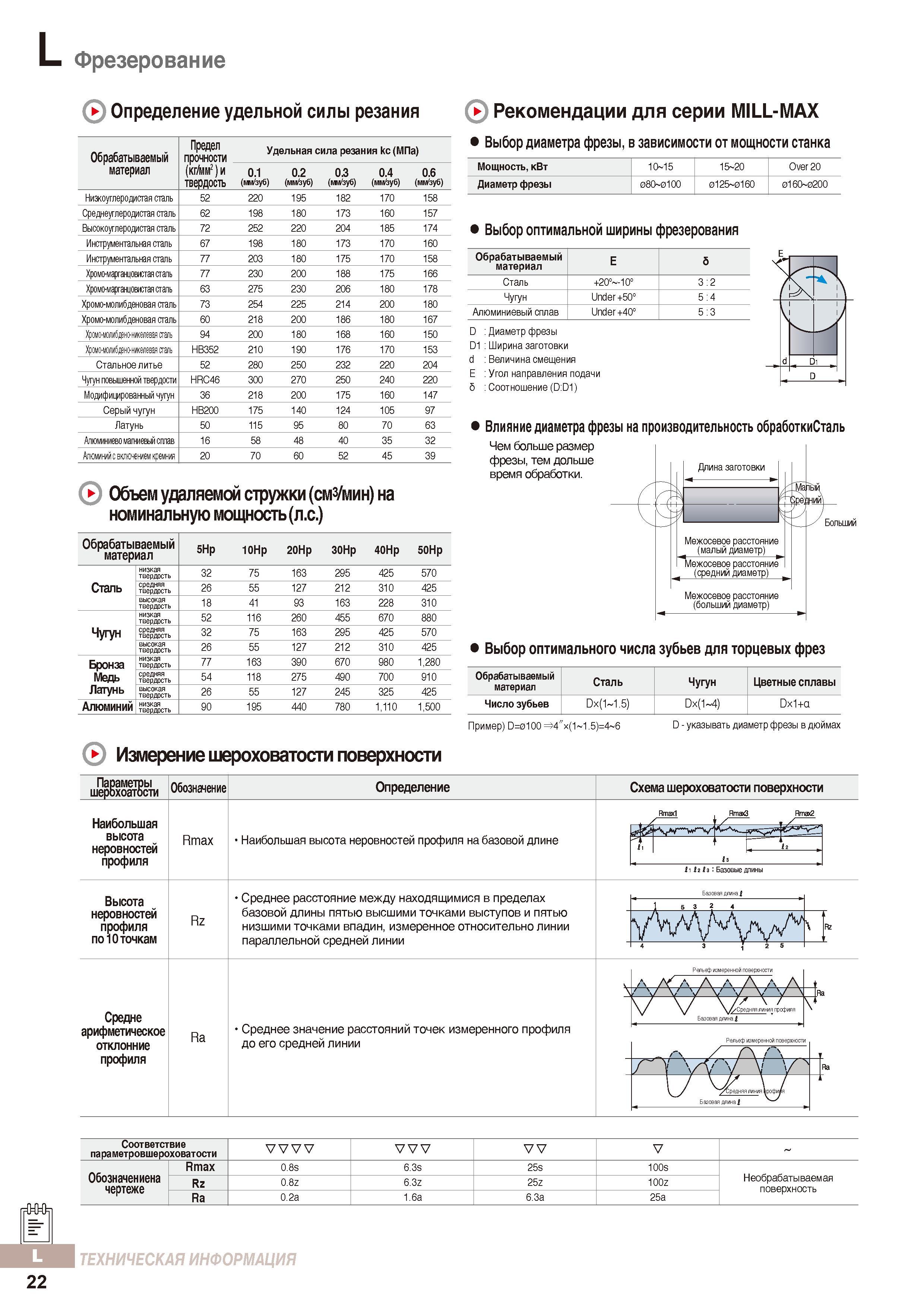

Фрезерная обработка металлов на промышленном металлорежущем оборудовании Определение удельной силы резания Объем удаляемого материала Шероховатость

Фрезерная обработка металлов на промышленном металлорежущем оборудовании Определение удельной силы резания Объем удаляемого материала Шероховатость

Фрезерная обработка металлов на промышленном металлорежущем оборудовании Определение удельной силы резания Объем удаляемого материала Шероховатость _ Обрабатываемый материал Предел прочности (кг/мм2) и твердость Удельная сила резания кс (МПа) 0.1 (мм/зуб) 0.2 (ммйуб) 0.3 (мм/зуб) 0.4 (ммйуб) 0.6 (мм/зуб) Низкоуглеродистая сталь 52 220 195 182 170 158 Среднеуглеродистая сталь 62 198 180 173 160 157 Высокоуглеродистая сталь 72 252 220 204 185 174 Инструментальная сталь 67 198 180 173 170 160 Инструментальная сталь 77 203 180 175 170 158 Хромо-марганцовистая сталь 77 230 200 188 175 166 Хромо-марганцовистая сталь 63 275 230 206 180 178 Хромо-молибденовая сталь 73 254 225 214 200 180 Хромо-молибденовая сталь 60 218 200 186 180 167 Хромо-молибденсьникелевая сталь 94 200 180 168 160 150 Хромо-молибденсьникелевая сталь НВ352 210 190 176 170 153 Стальное литье 52 280 250 232 220 204 Чугун повышенной твердости HRC46 300 270 250 240 220 Модифицированный чугун 36 218 200 175 160 147 Серый чугун НВ200 175 140 124 105 97 Латунь 50 115 95 80 70 63 Алюминиево магниевый сплав 16 58 48 40 35 32 Алюминий с включением кремния 20 70 60 52 45 39 у Рекомендации для серии MILL-MAX Выбор диаметра фрезы, в зависимости от мощности станка Мощность, кВт 10-15 15-20 Диаметр фрезы 080-0100 0125-0160 Over 20 016О 02ОО Выбор оптимальной ширины фрезерования Обрабатываемый материал Е Сталь +20° 10° 3 2 Чугун Under +50° 5 4 Алюминиевый сплав Under +40° 5 3 Диаметр фрезы Ширина заготовки Величина смещения Угол направления подачи Соотношение (D:D1) 0 Объем удаляемой стружки (смз/мин) на номинальную мощность (л.с.) Влияние диаметра фрезы на производительность обработкиСталь Чем больше размер фрезы, тем дольше время обработки. Обрабатываемый материал 5Нр ЮНр 20Нр ЗОНр 40Нр 50Нр низкая твердость 32 75 163 295 425 570 Сталь средняя твердость 26 55 127 212 310 425 высокая твердость 18 41 93 163 228 310 низкая твердость 52 116 260 455 670 880 Чугун средняя твердость 32 75 163 295 425 570 высокая твердость 26 55 127 212 310 425 Бронза Медь низкая твердость 77 163 390 670 980 1,280 средняя твердость 54 118 275 490 700 910 Латунь высокая твердость 26 55 127 245 325 425 Алюминий низкая твердость 90 195 440 780 1,110 1,500 Выбор оптимального числа зубьев для торцевых фрез Обрабатываемый материал Сталь Чугун Цветные сплавы Число зубьев Dx(1 1.5) Dx(1 4) Dx1+a Пример) D=01OO 4"х(1 1.5)=4 6 D - указывать диаметр фрезы в дюймах Измерение шероховатости поверхности Параметры шерохоатости Обозначение Определение Наибольшая высота неровностей профиля Rmax Наибольшая высота неровностей профиля на базовой длине Высота неровностей профиля по 10точкам Rz Среднее расстояние между находящимися в пределах базовой длины пятью высшими точками выступов и пятью низшими точками впадин, измеренное относительно линии параллельной средней линии Средне арифметическое отклонние профиля Ra Среднее значение расстояний точек измеренного профиля до его средней линии Схема шероховатости поверхности Rmaxl Rmax3 Rmax2 is 2 - J 21 з: Базовые длины Соответствие параметровшероховатости vvvv vvv VV V Обозначением чертеже Rmax 0.8s 6.3s 25s 100s Rz 0.8z 6.3z 25z 100z Ra 0.2a 1.6a 6.3a 25a 22 поверхность ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Фрезерование
