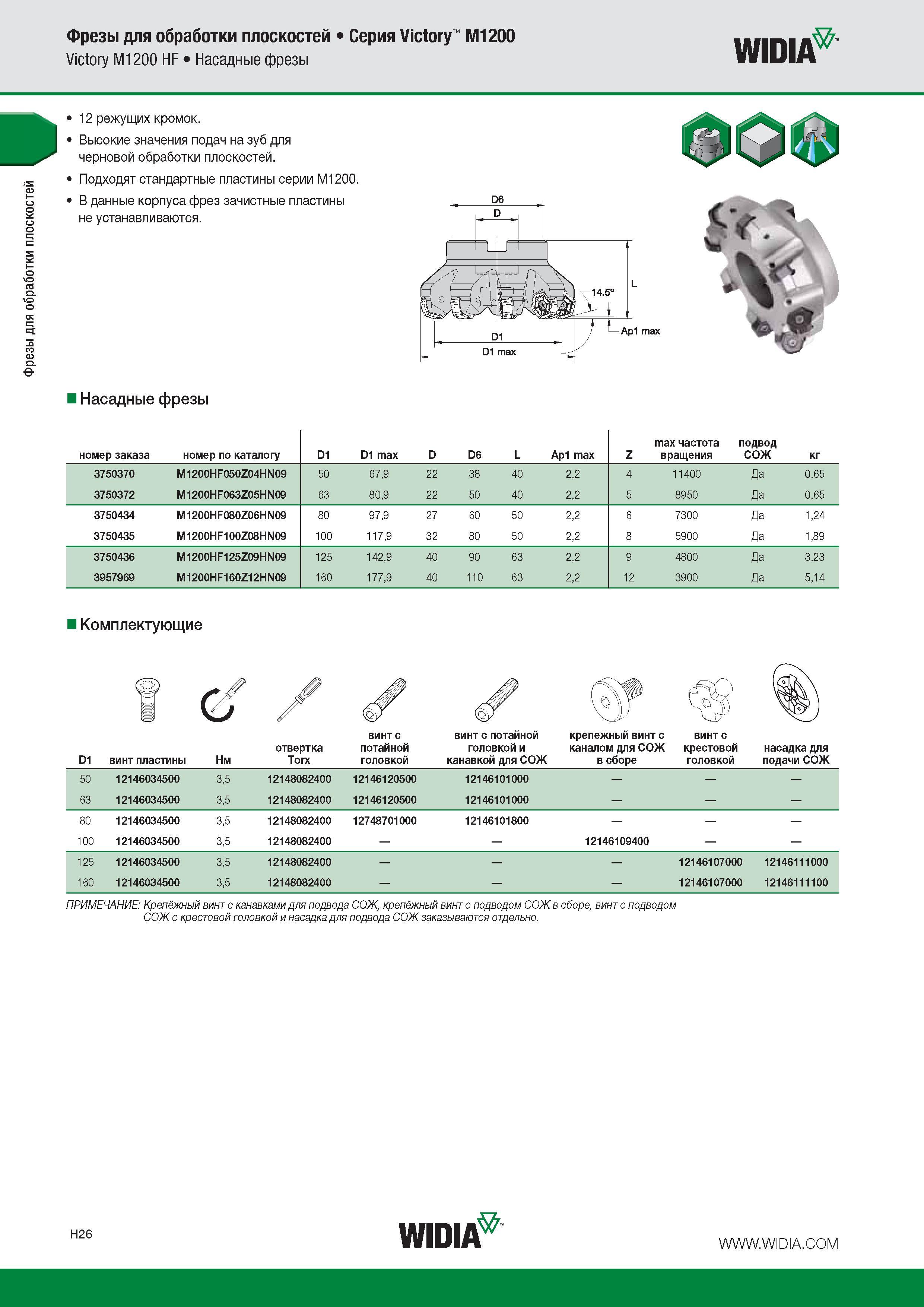

Фрезы для обработки плоскостей Фрезы для обработки плоскостей Серия Victory M1200 Victory M1200 HF Насадные фрезы Widia 12 режущих кромок. Высокие значения подач на зуб для черновой обработки плоскостей. Подходят стандартные пластины серии M1200. В данные корпуса фрез зачистные пластины не устанавливаются. Ар1 max \ К w Насадные фрезы номер заказа номер по каталогу D1 D1 max D D6 L Ap1 max Z max частота вращения подвод СОЖ кг 3750370 M1200HF050Z04HN09 50 67,9 22 38 40 2,2 4 11400 Да 0,65 3750372 M1200HF063Z05HN09 63 80,9 22 50 40 2,2 5 8950 Да 0,65 3750434 M1200HF080Z06HN09 80 97,9 27 60 50 2,2 6 7300 Да 1,24 3750435 M1200HF100Z08HN09 100 117,9 32 80 50 2,2 8 5900 Да 1,89 3750436 M1200HF125Z09HN09 125 142,9 40 90 63 2,2 9 4800 Да 3,23 3957969 M1200HF160Z12HN09 160 177,9 40 110 63 2,2 12 3900 Да 5,14 Комплектующие D1 винт пластины о Нм отвертка Torx винт с потайной головкой винт с потайной головкой и канавкой для СОЖ крепежный винт с каналом для СОЖ в сборе винт с крестовой насадка для подачи сОж 50 12146034500 3,5 12148082400 12146120500 12146101000 63 12146034500 3,5 12148082400 12146120500 12146101000 80 100 12146034500 12146034500 3.5 3.5 12148082400 12148082400 12748701000 12146101800 12146109400 125 12146034500 3,5 12148082400 12146107000 12146111000 160 12146034500 3,5 12148082400 12146107000 12146111100 Примечание: Крепёжный винт с канавками для подвода СОЖ, крепёжный винт с подводом СОЖ в сборе, винт с подводом СОЖ с крестовой головкой и насадка для подвода СОЖ заказываются отдельно.
