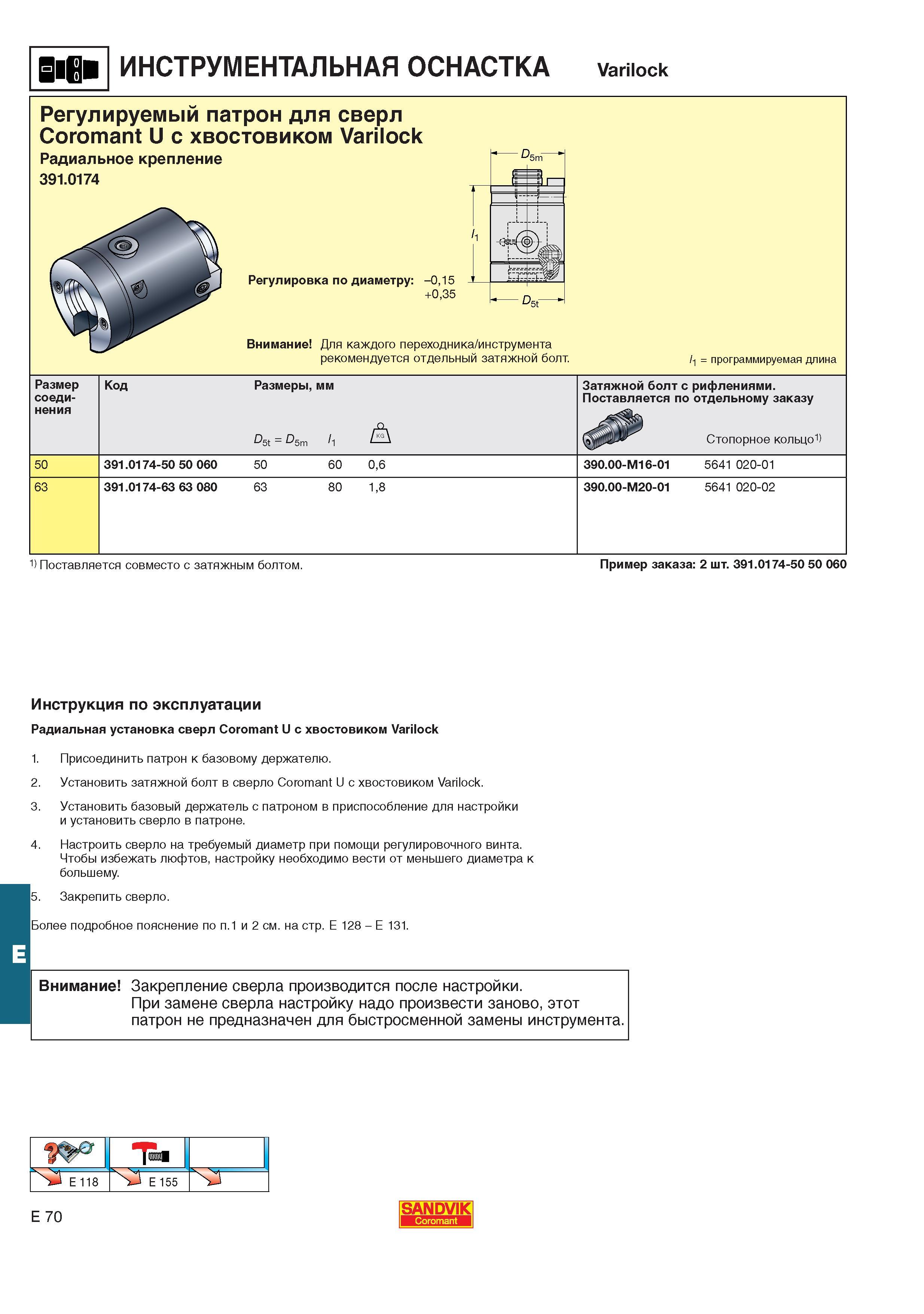

Инструкция по эксплуатации вспомогательного инструмента Sandvik Coromant Радиальная установка сверл Coromant U с хвостовиком Varilock Присоединить патрон к базовому держателю. 2. Установить затяжной болт в сверло Coromant U с хвостовиком Varilock. 3. Установить базовый держатель с патроном в приспособление для настройки и установить сверло в патроне. 4. Настроить сверло на требуемый диаметр при помощи регулировочного винта. Чтобы избежать люфтов настройку необходимо вести от меньшего диаметра к большему. Закрепить сверло. Более подробное пояснение по п.1 и 2 см. на стр. Е 128 - Е 131. Внимание Закрепление сверла производится после настройки. При замене сверла настройку надо произвести заново этот патрон не предназначен для быстросменной замены инструмента. E 70 SANDVIK ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Varilock Регулируемый патрон для сверл Coromant U с хвостовиком Varilock Радиальное крепление 391.0174 D '5 m Эр У 1 jJ L" L .Vl-HP 5t +035 Внимание Для каждого переходника инструмента рекомендуется отдельный затяжной болт - программируемая длина Размер соединения Код Размеры мм А Затяжной болт с рифлениями. Поставляется по отдельному заказу Стопорное кольцо 1) 50 391.0174-50 50 060 50 60 06 390.00-М16-01 5641 020-0- 63 391.0174-63 63 080 63 80 390.00-M20-01 5641 020-02 -) Поставляется совместо с затяжным болтом. Пример заказа 2 шт. 391.0174-50 50 060 D5t D5m
