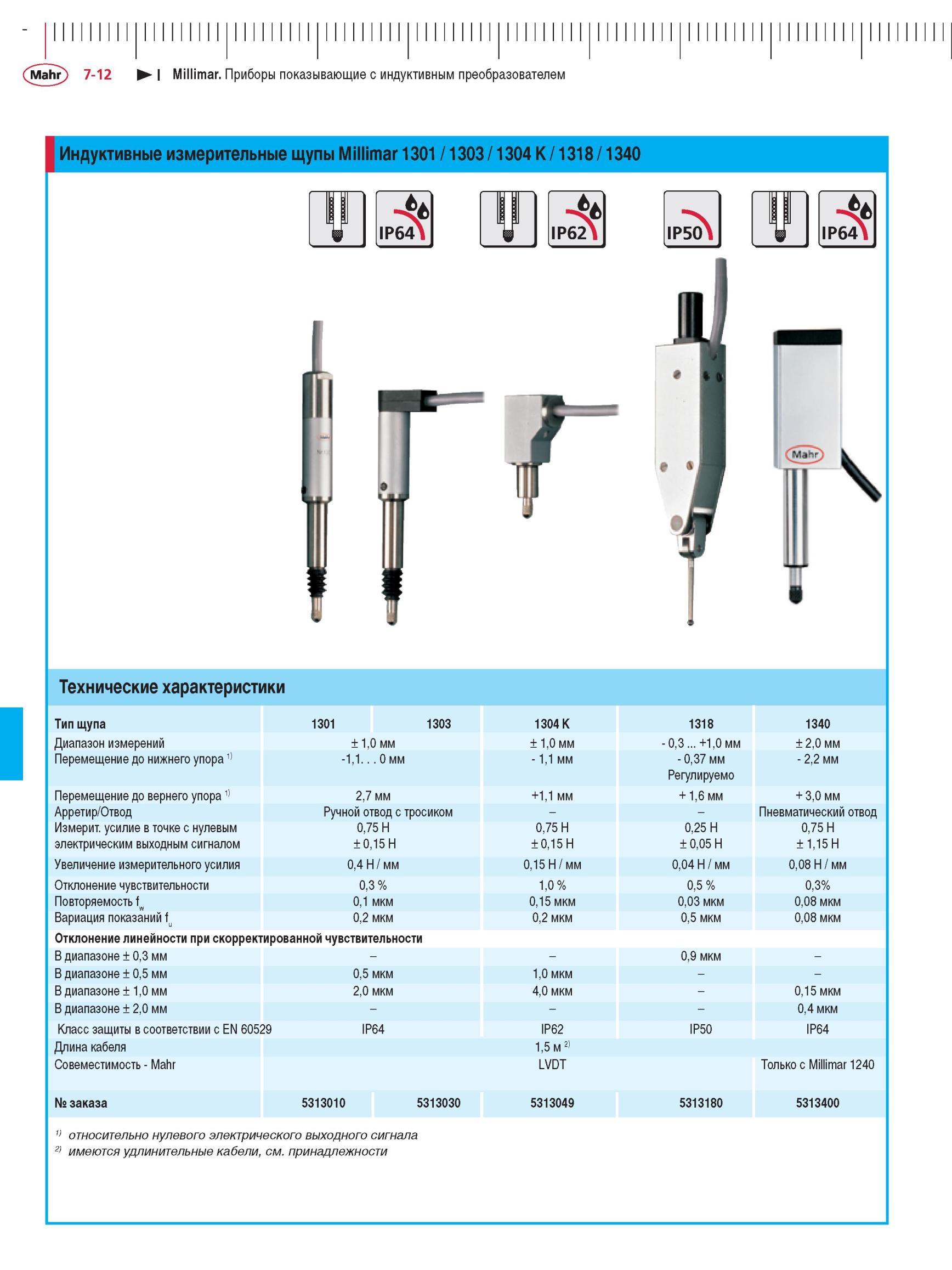

Индуктивные измерительные щупы Millimar 1301 / 1303 / 1304 K / 1318 / 1340 Технические характеристики Тип щупа 1301 1303 1304 K 1318 1340

Индуктивные измерительные щупы Millimar 1301 / 1303 / 1304 K / 1318 / 1340 Технические характеристики Тип щупа 1301 1303 1304 K 1318 1340 Диапазон измерений ± 1,0 мм ± 1,0 мм - 0,3 +1,0 мм ± 2,0 мм Перемещение до нижнего упора 11 -1,1 . 0 мм - 1,1 мм - 0,37 мм - 2,2 мм Регулируемо Перемещение до верхнего упора 11 2,7 мм +1,1 мм + 1,6 мм + 3,0 мм Арретир/Отвод Ручной отвод с тросиком Пневматический отвод Измерит. усилие в точке с нулевым 0,75 Н 0,75 Н 0,25 Н 0,75 H электрическим выходным сигналом ± 0,15 Н ± 0,15 Н ± 0,05 Н ± 1,15 H Увеличение измерительного усилия 0,4 Н / мм 0,15 Н / мм 0,04 Н / мм 0,08 Н / мм Отклонение чувствительности 0,3 % 1,0 % 0,5 % 0,3% Повторяемость fw 0,1 мкм 0,15 мкм 0,03 мкм 0,08 мкм Вариация показаний fu 0,2 мкм 0,2 мкм 0,5 мкм 0,08 мкм Отклонение линейности при скорректированной чувствительности В диапазоне ± 0,3 мм 0,9 мкм - В диапазоне ± 0,5 мм 0,5 мкм 1,0 мкм В диапазоне ± 1,0 мм 2,0 мкм 4,0 мкм - 0,15 мкм В диапазоне ± 2,0 мм 0,4 мкм Класс защиты в соответствии с EN 60529 IP64 IP62 IP50 IP64 Длина кабеля 1,5 м 21 Совместимость - Mahr LVDT Только с Millimar 1240 № заказа 5313010 5313030 5313049 5313180 5313400 1) относительно нулевого электрического выходного сигнала 2) имеются удлинительные кабели, см. принадлежности Millimar. Приборы показывающие с индуктивным преобразователем
