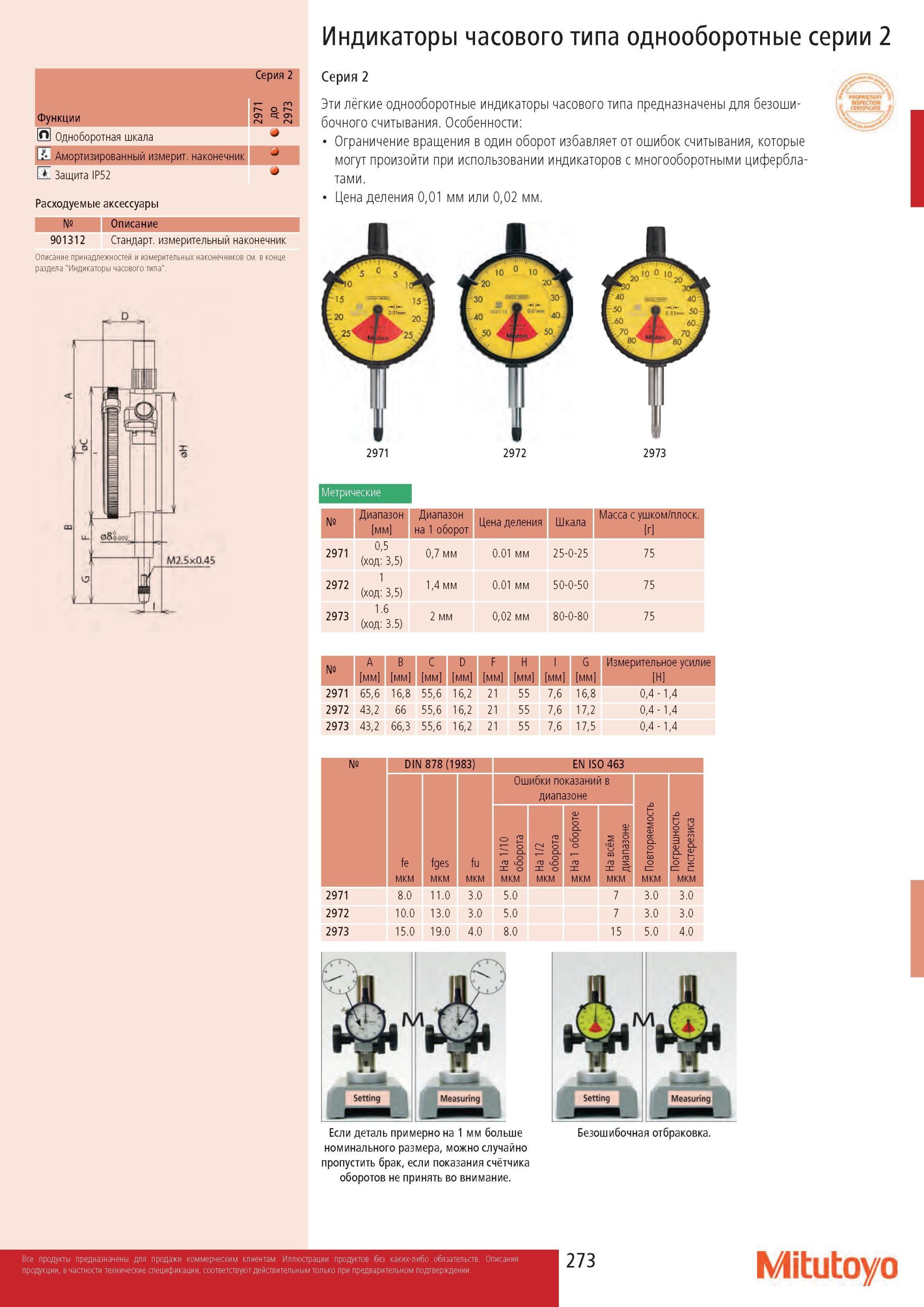

Индикаторы часового типа Mitutoyo однооборотные серии 2 Функции 2971 до 2973 Одноборотная шкала Амортизированный измерительный наконечник Защита IP52 Расхо

Индикаторы часового типа Mitutoyo однооборотные серии 2 Функции 2971 до 2973 Одноборотная шкала Амортизированный измерительный наконечник Защита IP52 Расходуемые аксессуары Номер Описание 901312 Стандарт. измерительный наконечник Описание принадлежностей и измерительных наконечников см. в конце раздела "Индикаторы часового типа". Серия 2 Эти лёгкие однооборотные индикаторы часового типа предназначены для безошибочного считывания. Особенности Ограничение вращения в один оборот избавляет от ошибок считывания, которые могут произойти при использовании индикаторов с многооборотными циферблатами. Цена деления 0,01 мм или 0,02 мм. 2971 Метрические 2972 2973 Номер Диапазон [мм] Диапазон на 1 оборот Цена деления Шкала Масса с ушком/плоск. [г] 2971 0,5 (ход 3,5) 0,7 мм 0.01 мм 25-0-25 75 2972 1 (ход 3,5) 1,4 мм 0.01 мм 50-0-50 75 2973 1.6 (ход 3.5) 2 мм 0,02 мм 80-0-80 75 Номер A [мм] B [мм] C [мм] D [мм] F [мм] H [мм] I [мм] G [мм] Измерительное усилие [Н] 2971 65,6 16,8 55,6 16,2 21 55 7,6 16,8 0,4 - 1,4 2972 43,2 66 55,6 16,2 21 55 7,6 17,2 0,4 - 1,4 2973 43,2 66,3 55,6 16,2 21 55 7,6 17,5 0,4 - 1,4 Номер DIN 878 (1983) EN ISO 463 Ошибки показаний в диапазоне fe fges fu На 1/10 оборота На 1/2 оборота На 1 обороте На всём диапазоне Повторяемосп Погрешность гистерезиса мкм 2971 8.0 11.0 3.0 5.0 7 3.0 3.0 2972 10.0 13.0 3.0 5.0 7 3.0 3.0 2973 15.0 19.0 4.0 8.0 15 5.0 4.0 Если деталь примерно на 1 мм больше Безошибочная отбраковка. номинального размера, можно случайно пропустить брак, если показания счётчика оборотов не принять во внимание. 273 Mitutoyo Серия 2
