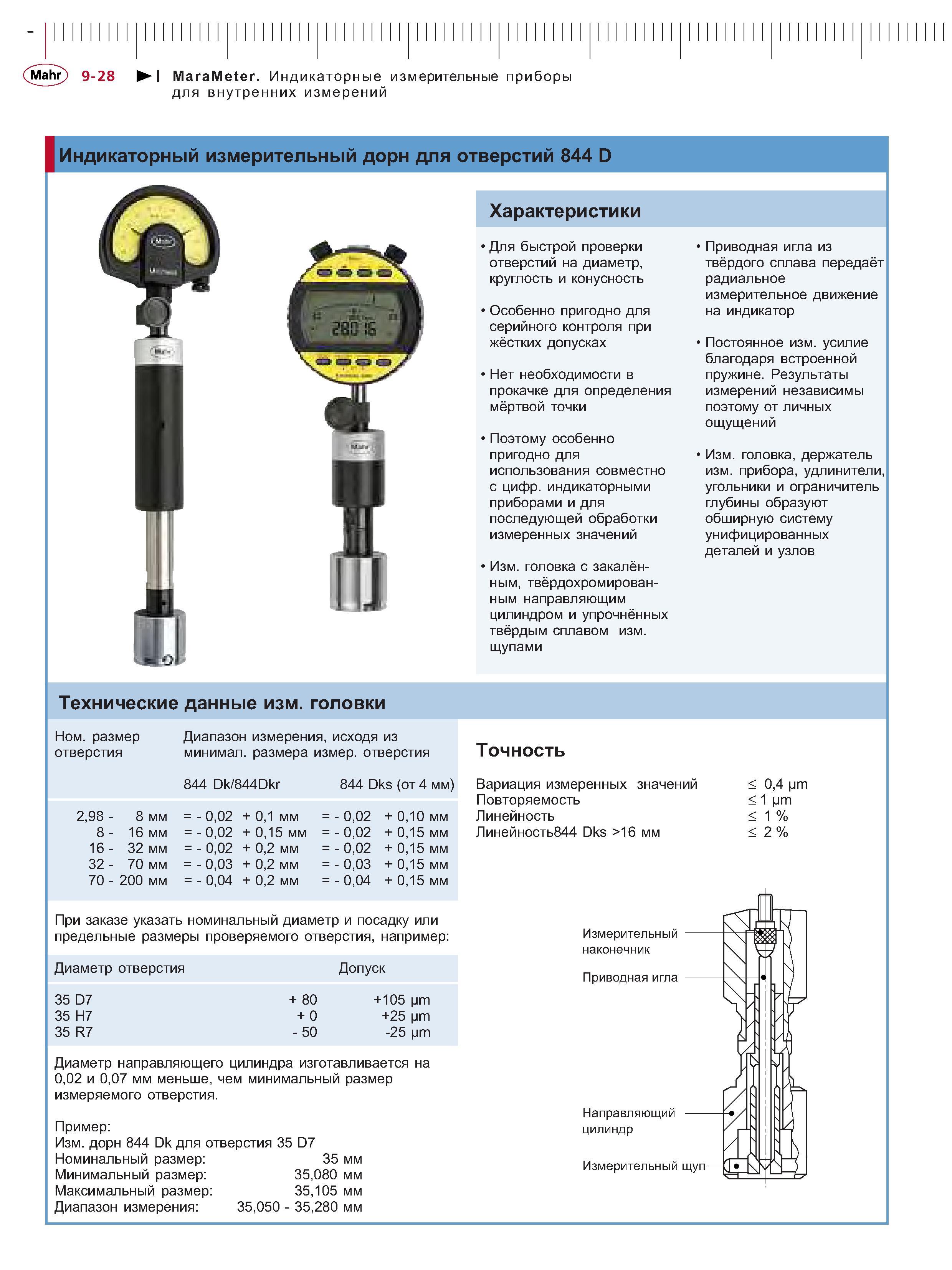

Индикаторный измерительный дорн для отверстий 844 D Характеристики Для быстрой проверки отверстий на диаметр круглость и конусность Особенно пригодн

Индикаторный измерительный дорн для отверстий 844 D Характеристики Для быстрой проверки отверстий на диаметр круглость и конусность Особенно пригодно для серийного контроля при жёстких допусках Нет необходимости в прокачке для определени мёртвой точки Поэтому особенно пригодно для использования совместно с цифр. индикаторными приборами и для последующей обработк измеренных значений Изм. головка с закалённым твёрдохромирован-ным направляющим цилиндром и упрочнённых твёрдым сплавом изм. щупами ' Приводная игла из твёрдого сплава передаё радиальное измерительное движение на индикатор ' Постоянное изм. усилие благодаря встроенной пружине. Результаты измерений независим поэтому от личны ощущений ' Изм. головка держатель измерительного прибора удлинители угольники и ограничитель глубины образуют обширную систему унифицированных деталей и узлов Технические данные изм. головки Ном. размер отверстия Диапазон измерения исходя из минимал. размера измер. отверстия 844 Dk 844Dkr 844 Dks (от 4 мм) 298 - 8 мм - 002 + 01 мм - 002 + 010 мм 8 - 16 мм - 002 + 015 мм - 002 + 015 мм 16 - 32 мм - 002 + 02 мм - 002 + 015 мм 32 - 70 мм - 003 + 02 мм - 003 + 015 мм 70 - 200 мм - 004 + 02 мм - 004 + 015 мм Точность Вариация измеренных значений 04 jm Повторяемость 1 jm Линейность 1 % Линейность844 Dks 16 мм 2 % При заказе указать номинальный диаметр и посадку ил предельные размеры проверяемого отверстия например Диаметр отверстия Допуск 35 D7 + 80 +105 jm 35 Н7 + 0 +25 jm 35 R7 - 50 -25 jm Измерительный наконечник Приводная игла Диаметр направляющего цилиндра изготавливается н 002 и 007 мм меньше чем минимальный размер измеряемого отверстия. Пример Изм. дорн 844 Dk для отверстия 35 D7 Номинальный размер 35 мм Минимальный размер 35080 мм Максимальный размер 35105 мм Диапазон измерения 35050 - 35280 мм Направляющий цилиндр Измерительный щуп Mahr 9-28 МагаМeter. Индикаторные измерительные приборы для внутренних измерений
