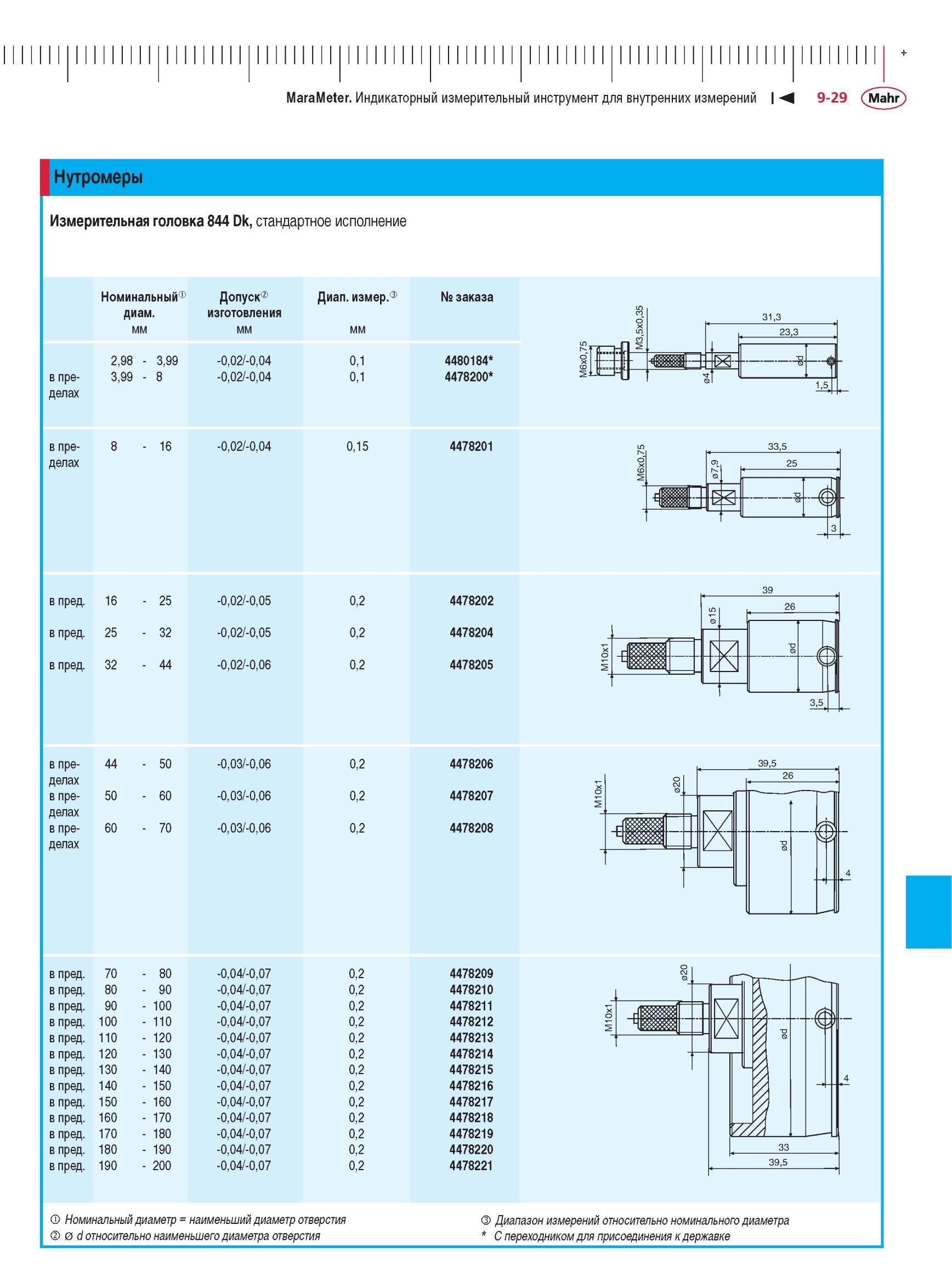

Индикаторные нутромеры 844 D MaraMeter Особенности Для быстрого контроля диаметра, круглости и конусности отверстий Особенно подходит для

Индикаторные нутромеры 844 D MaraMeter Особенности Для быстрого контроля диаметра, круглости и конусности отверстий Особенно подходит для контроля партий деталей с жесткими допусками Нет необходимости покачивания в отверстии для определения возвратной точки Вследствие этого идеально подходит для применения в сочетании с цифровыми отсчетными устройствами и для последующей обработки измеренных значений Измерительная головка имеет закаленную цилиндрическую направляющую с твердым хромированием и измерительные наконечники, оснащенные твердым сплавом Твердосплавный расширительный штифт передает радиальное перемещение к отсчетному устройству Постоянное измерительное усилие благодаря встроенной пружине, таким образом устраняется влияние оператора Измерительная головка, державка, удлинитель, угловая муфта и ограничители глубины являются частью обширной модульной системы Технические характеристики измерительных головок Номинальный Диапазон измерений, начинающийся от диаметр отверстия минимального диаметра измеряемого отверстия 844 Dk/844Dkr 844 Dks (от 4 мм) 2,98 - 8 мм = - 0,02 + 0,1 мм = - 0,02 + 0,10 мм 8 ед. в 16 мм = - 0,02 + 0,15 мм = - 0,02 + 0,15 мм в пред. 16 - 32 мм = - 0,02 + 0,2 мм = - 0,02 + 0,15 мм в пред. 32 - 70 мм = - 0,03 + 0,2 мм = - 0,03 + 0,15 мм в пред. 70 - 200 мм = - 0,04 + 0,2 мм = - 0,04 + 0,15 мм Точность Вариация показаний < 0,4 мкм Повторяемость < 1 мкм Линейность < 1 % Линейность 844 Dks >8 мм < 2 % При отправке заявки указывайте, пожалуйста, номинальный диаметр и допуски, например Диаметр отверстия Допуск 35 D7 + 80 +105 мкм 35 H7 + 0 +25 мкм 35 R7 - 50 -25 мкм Диаметр цилиндрической направляющей выполняется 7 ,0 0, 2 ,0 0, а Измерительный наконечник Приводная игла мм меньше, чем минимальный размер отверстия, которое необходимо контролировать. Пример Нутромер 844 Dk для отверстия Номинальный диаметр Минимальный размер Максимальный размер Диапазон измерений 35 D7 35 мм 35,080 мм 35,105 мм 35,050 - 35,280 мм Направляющий цилиндр Измерительный щуп MaraMeter. Индикаторный измерительный инструмент для внутренних измерений
