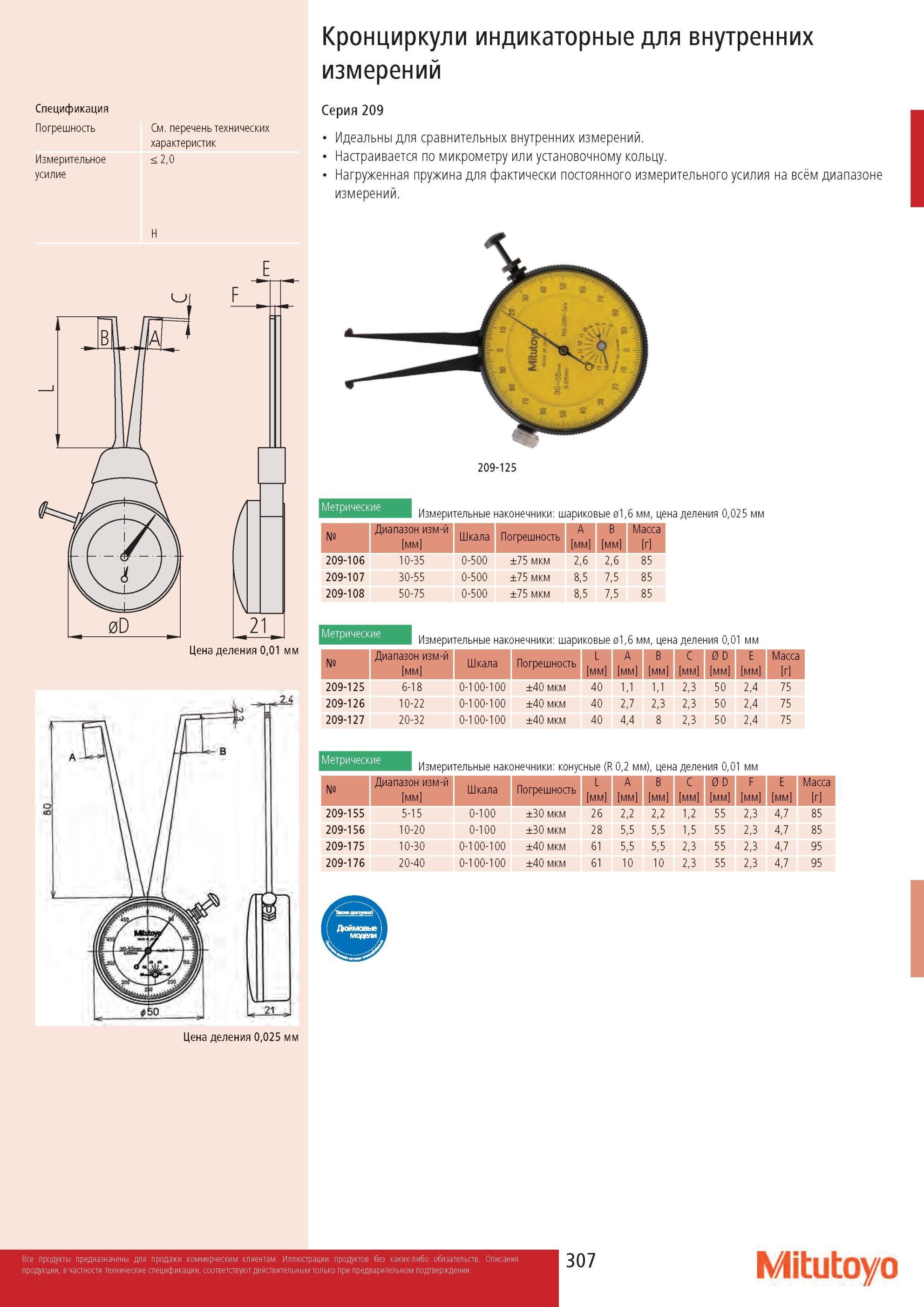

Индикаторные кронциркули Mitutoyo настраиваются по микрометру или установочному кольцу Измерительный инструмент для сравнительных внутренних измерений 309 Каталог MITUTOYO 2013 Измерительный инструмент и оборудование Стр.307
Индикаторные кронциркули Mitutoyo настраиваются по микрометру или установочному кольцу Измерительный инструмент для сравнительных внутренних измерений Индикаторные кронциркули Mitutoyo настраиваются по микрометру или установочному кольцу Измерительный инструмент для сравнительных внутренних измерений _ Кронциркули индикаторные для внутренних измерений Спецификация Погрешность Измерительное усилие См. перечень технических характеристик 2,0 Серия 209 Идеальны для сравнительных внутренних измерений. Настраивается по микрометру или установочному кольцу. Нагруженная пружина для фактически постоянного измерительного усилия на всём диапазоне измерений. 21 Цена деления 0,01 мм Метрические 209-125 Измерительные наконечники шариковые 01,6 мм, цена деления 0,025 мм № Диапазон измерений [мм] Шкала Погрешность A [мм] B [мм] Масса [г] 209-106 10-35 0-500 ±75 мкм 2,6 2,6 85 209-107 30-55 0-500 ±75 мкм 8,5 7,5 85 209-108 50-75 0-500 ±75 мкм 8,5 7,5 85 Метрические Измерительные наконечники шариковые 01,6 мм, цена деления 0,01 мм № Диапазон измерений [мм] Шкала Погрешность L [мм] A [мм] B [мм] C [мм] 0 D [мм] E [мм] Масса [г] 209-125 6-18 0-100-100 ±40 мкм 40 1,1 1,1 2,3 50 2,4 75 209-126 10-22 0-100-100 ±40 мкм 40 2,7 2,3 2,3 50 2,4 75 209-127 20-32 0-100-100 ±40 мкм 40 4,4 8 2,3 50 2,4 75 Метрические Измерительные наконечники конусные (R 0,2 мм), цена деления 0,01 мм № Диапазон измерений [мм] Шкала Погрешность L [мм] A [мм] B [мм] C [мм] 0 D [мм] F [мм] E [мм] Масса [г] 209-155 5-15 0-100 ±30 мкм 26 2,2 2,2 1,2 55 2,3 4,7 85 209-156 10-20 0-100 ±30 мкм 28 5,5 5,5 1,5 55 2,3 4,7 85 209-175 10-30 0-100-100 ±40 мкм 61 5,5 5,5 2,3 55 2,3 4,7 95 209-176 20-40 0-100-100 ±40 мкм 61 10 10 2,3 55 2,3 4,7 95 Цена деления 0,025 мм Н E F 307 Mitutoyo Индикаторные кронциркули Mitutoyo настраиваются по микрометру или установочному кольцу Измерительный инструмент для сравнительных внутренних измерений
