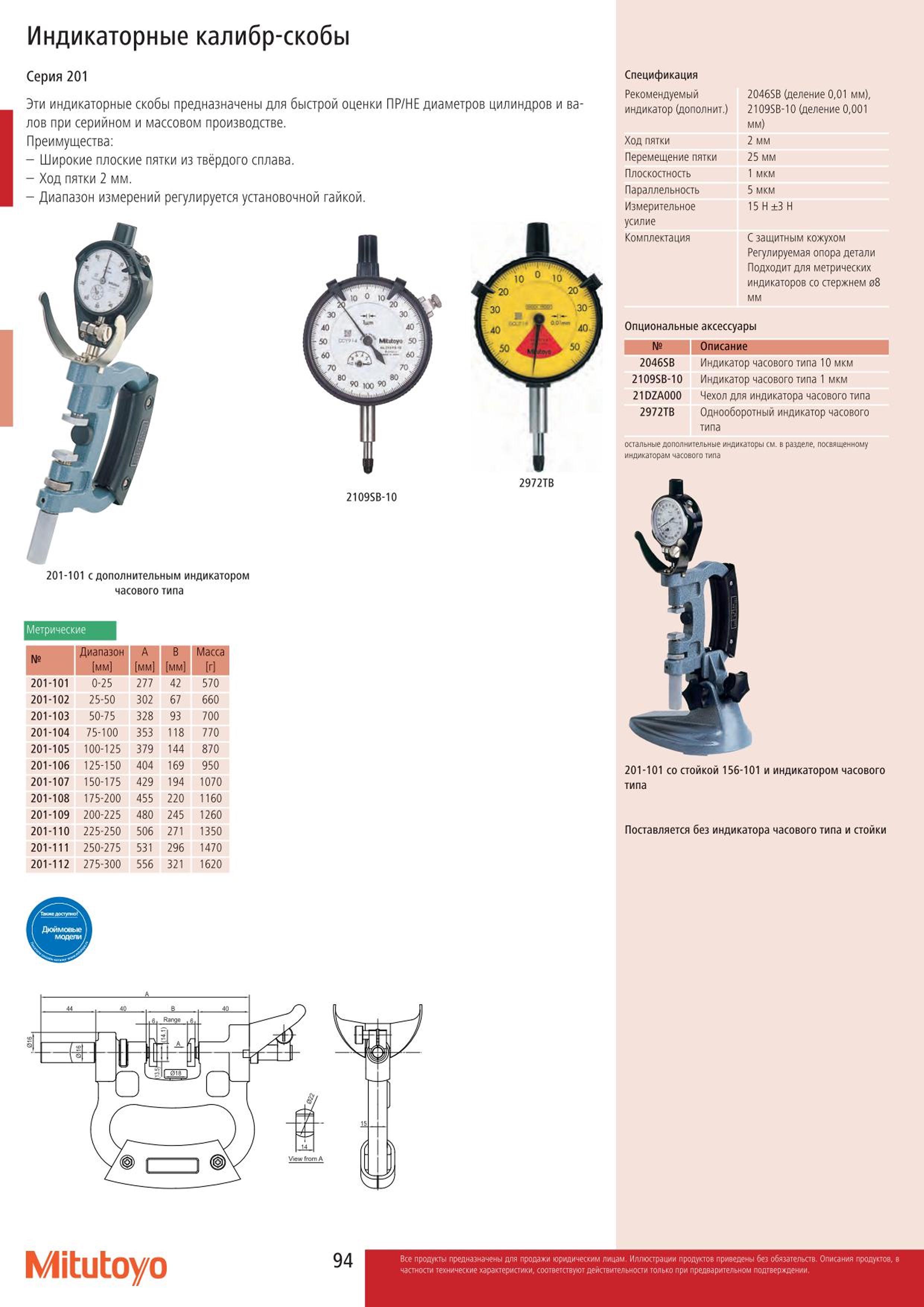

94 Каталог MITUTOYO 2015 Измерительный инструмент и метрологическое оборудование Стр.94 |
|||||
Индикаторные калибр-скобы Mitutoyo Серия 201 Эти индикаторные скобы предназначены для быстрой оценки ПР НЕ диаметров цилиндров и валов при серийном иИндикаторные калибр-скобы Mitutoyo Серия 201 Эти индикаторные скобы предназначены для быстрой оценки ПР НЕ диаметров цилиндров и валов при серийном и массовом производстве. Преимущества Широкие плоские пятки из твёрдого сплава. Ход пятки 2 мм. Диапазон измерений регулируется установочной гайкой. 2109SB-10 201-101 с дополнительным индикатором часового типа Метрические Диапазон мм А мм в мм 201-101 0-25 277 42 570 201-102 25-50 302 67 660 201-103 50-75 328 93 700 201-104 75-100 353 118 770 201-105 100-125 379 144 о Г" СО 201-106 125-150 404 169 950 201-107 150-175 429 194 1070 201-108 175-200 455 220 1160 201-109 200-225 480 245 1260 201-110 225-250 506 271 1350 201-111 250-275 531 296 1470 201-112 275-300 556 321 1620 2972TB Спецификация Рекомендуемый индикатор (дополнит.) 2046SB (целение 001 мм) 2109SB-10 (целение 0001 мм) Ход ПЯТКИ 2 мм Перемещение пятки 25 мм Плоскостность 1 мкм Параллельность 5 мкм Измерительное усилие 15 Н 3 H Комплектация С защитным кожухом Регулируемая опора детали Подходит для метрических индикаторов со стержнем 08 мм Опциональные аксессуары Описание 2046SB Индикатор часового типа 10 мкм 2109SB-10 Индикатор часового типа 1 мкм 21DZA000 Чехол для индикатора часового типа 2972TB Однооборотный индикатор часового типа остальные дополнительные индикаторы см. в разделе посвященному индикаторам часового типа 201-101 со стойкой 156-101 и индикатором часового типа Поставляется без индикатора часового типа и стойки Mitutoyo |
|||||
