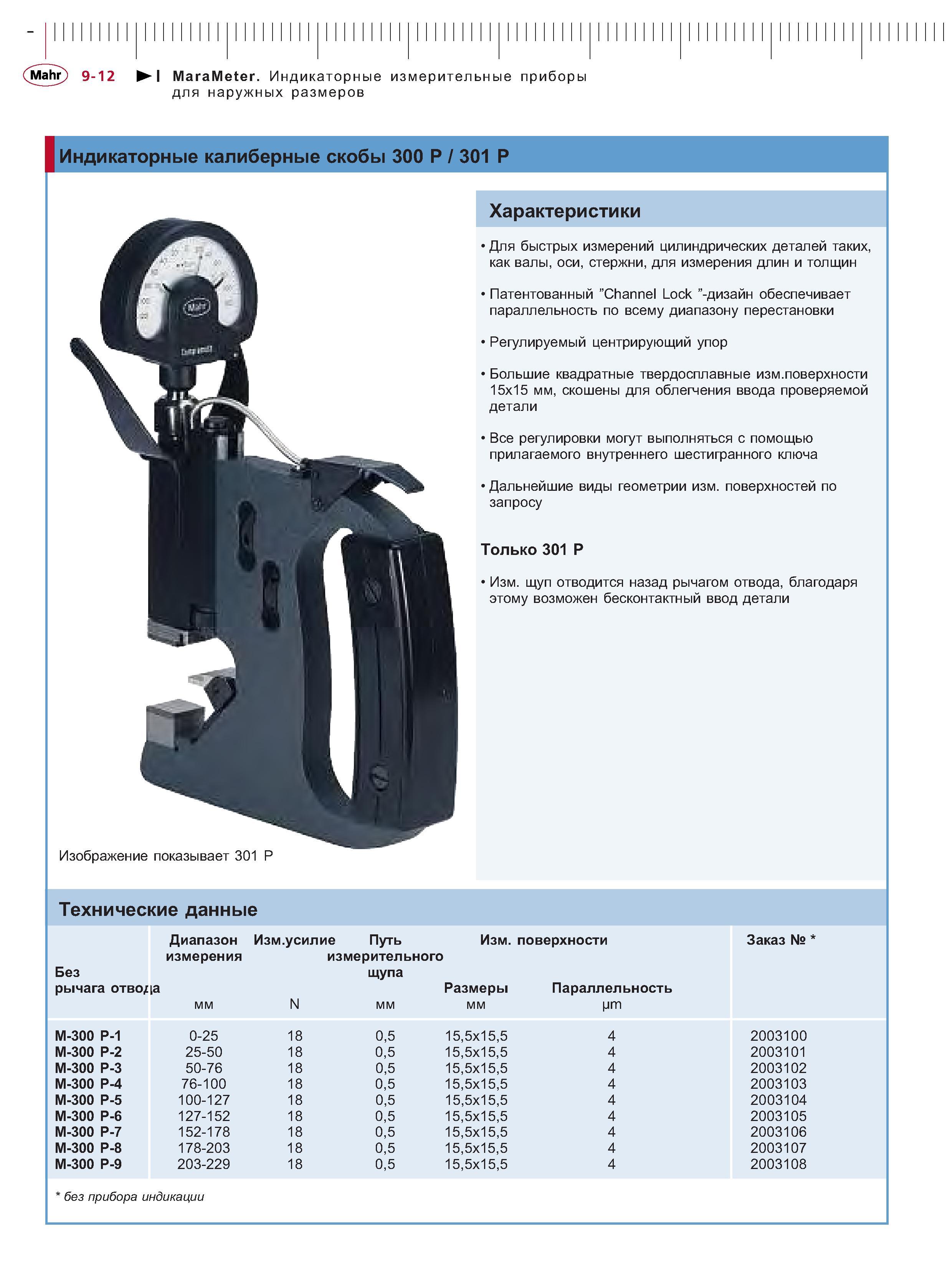

188 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.9-12 |
|||||
Индикаторные калиберные скобы 300 Р 301 Р Для быстрых измерений цилиндрических деталей таких как валы оси стержни для измерения длин и толщин ПатентИндикаторные калиберные скобы 300 Р 301 Р Для быстрых измерений цилиндрических деталей таких как валы оси стержни для измерения длин и толщин Патентованный "Channel Lock "-дизайн обеспечивает параллельность по всему диапазону перестановки Регулируемый центрирующий упор Большие квадратные твердосплавные изм.поверхности 15х15 мм скошены для облегчения ввода проверяемой детали Все регулировки могут выполняться с помощью прилагаемого внутреннего шестигранного ключа Дальнейшие виды геометрии изм. поверхностей по запрос Только 301 Р Изм. щуп отводится назад рычагом отвода благодаря этому возможен бесконтактный ввод детали Изображение показывает 301 Р Технические данные Диапазон Измерительное усилие Путь Изм. поверхности Заказ измерения измерительного Без рычага отвода мм N щупа мм Размеры мм Параллельность j M-300 Р-1 0-25 18 05 155х155 4 2003100 M-300 Р-2 25-50 18 05 155х155 4 2003101 M-300 Р-3 50-76 18 05 155х155 4 2003102 M-300 Р-4 76-100 18 05 155х155 4 2003103 M-300 Р-5 100-127 18 05 155х155 4 2003104 M-300 Р-6 127-152 18 05 155х155 4 2003105 M-300 Р-7 152-178 18 05 155х155 4 2003106 M-300 Р-8 178-203 18 05 155х155 4 2003107 M-300 Р-9 203-229 18 05 155х155 4 2003108 без прибора индикации Mahr 9-12 M ara M eter. Индикаторные измерительные приборы для наружных размеров I Характеристики |
|||||
