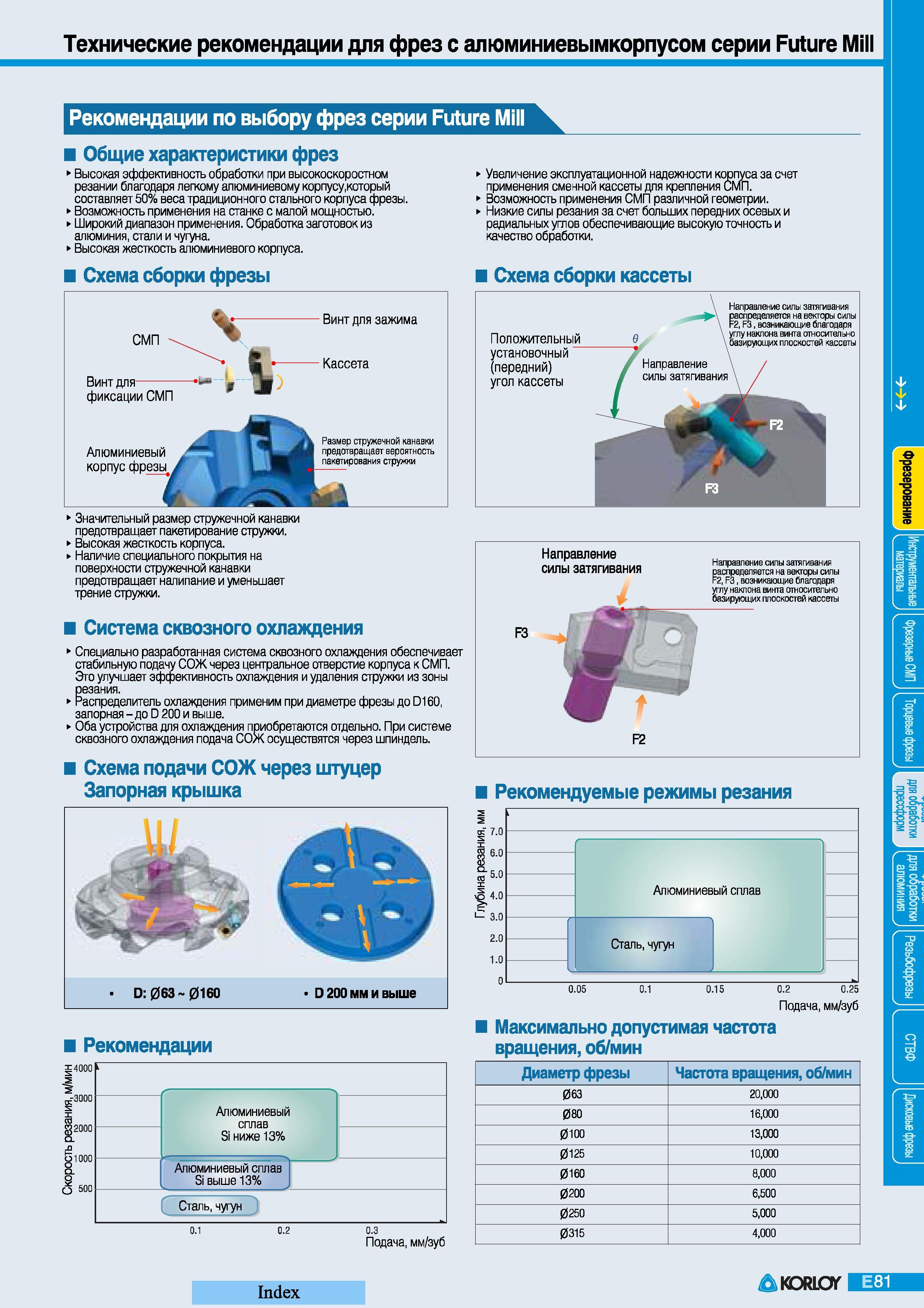

Иллюстрированное описание особенностей сборных фрез Korloy Future Mill с облегченным алюминиевым корпусом Высокая эффективность обработки при высокоскоростном резании благодаря легкому алюминиевому корпусукоторый составляет 50% веса традиционного стального корпуса фрезы Возможность применения на станке с малой мощностью. Широкий диапазон применения. Обработка заготовок из алюминия стали и чугуна. Высокая жесткость алюминиевого корпуса. Схема сборки фрезы смп Винт для фиксации СМП Винт для зажима Кассета Д. I JTk Размер Алюминиевый I предотв корпус фрезы 1 1 пакетир стружечной канавки предотвращает вероятность пакетирования стружки Рекомендации Е 4000 -3000 2000 О. -D 1000 о Q. О 500 L Алюминиевый сплав Si ниже 13% Алюминиевый сплав Si выше 13% Сталь чугун 0.1 0.2 0.3 Подача мм/зуб Увеличение эксплуатационной надежности корпуса за счет применения сменной кассеты для крепления СМП. Возможность применения СМП различной геометрии. Низкие силы резания за счет больших передних осевых и радиальных углов обеспечивающие высокую точность и качество обработки. Схема сборки кассеты Положительный и Направление силы затягивания распределяется на векторы силы F2 F3 возникающие благодаря углу наклона винта относительно базирующих плоскостей кассеты установочный (передний) угол кассеты Направление i силы затягивания F2 F3 Значительный размер стружечной канавки предотвращает пакетирование стружки. - Высокая жесткость корпуса. - Наличие специального покрытия на поверхности стружечной канавки предотвращает налипание и уменьшает трение стружки. I Система сквозного охлаждения Специально разработанная система сквозного охлаждения обеспечивает стабильную подачу СОЖ через центральное отверстие корпуса СМП. Эго улучшает эффективность охлащения и удаления стружки из зоны резания. Распределитель охлаждения применим при диаметре фрезы до D160 запорная - до D 200 и выше. Оба устройства для охлаждения приобретаются отдельно. При системе сквозного охлаждения подача СОЖ осуществятся через шпиндель. I Схема подачи СОЖ через штуцер Запорная крышка Направление ШЛП1-1 оотогмоаиип Направление силы затягивания СИЛЫ затягивания распределяется на векторы силы F2 F3 возникающие благодаря углу наклона вингта относительно базирующих плоскостей кассеты F3 рэ F2 Рекомендуемые режимы резания Алюминиевый сплав Сталь чугун r -g.s 1"Э 0.05 0.1 0.15 0.2 0.25 Подача мм/зуб Максимально допустимая частота вращения об мин Диаметр фрезы Частота вращения об мин 063 20000 080 16000 0100 13000 0125 10000 0160 8000 0200 6500 0250 5000 0315 4000 Index D 063- 0160 D 200 мм и выше Технические рекомендации для фрез серии Рекомендации по выбору фрез серии Future Mill Общие характеристики фрез
