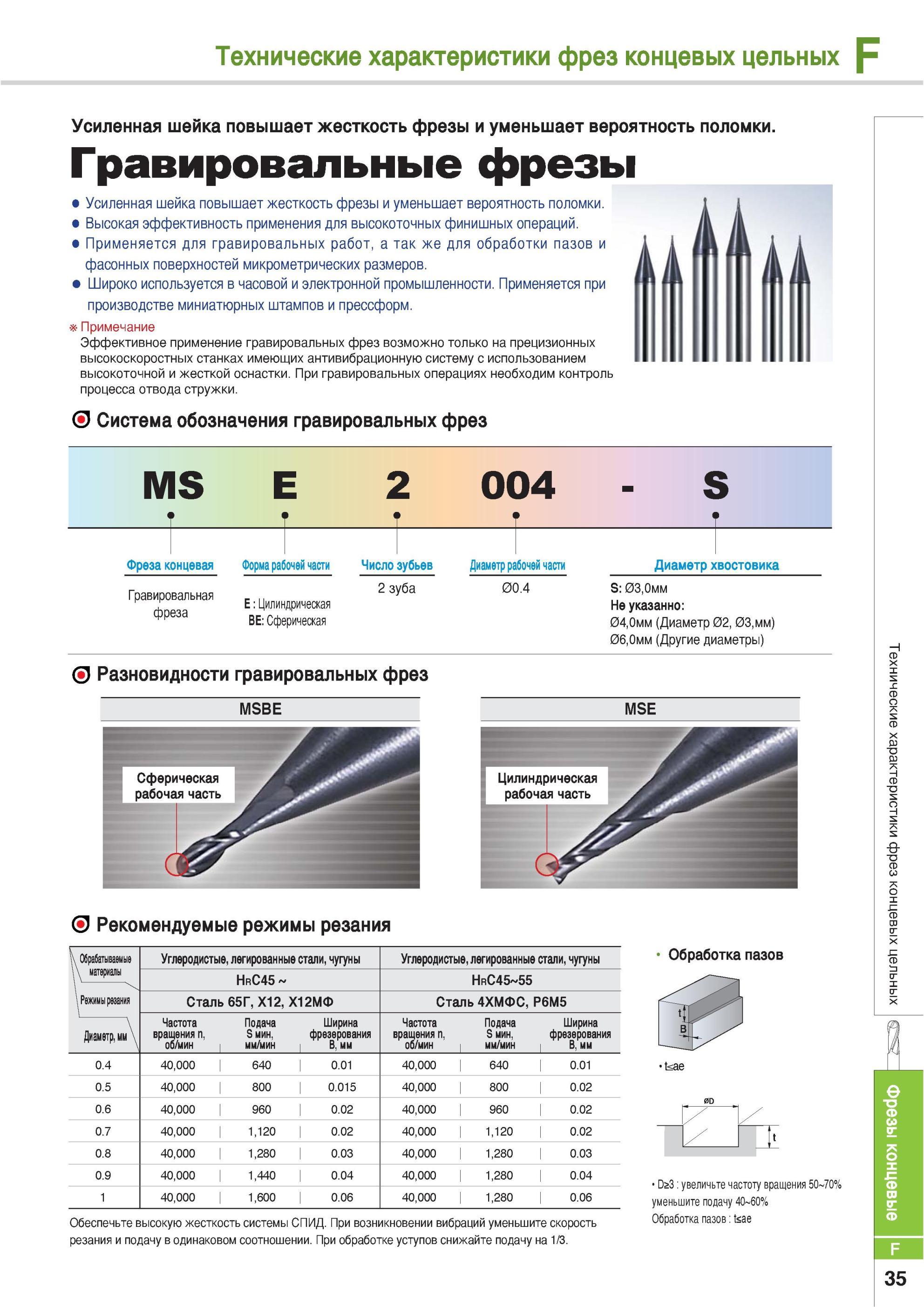

Гравировальные малоразмерные твердосплавные фрезы Korloy Усиленная шейка повышает жесткость фрезы и уменьшает вероятность поломки. Высокая эффективность применения для высокоточных финишных операций. Применяется для гравировальных работ а так же для обработки пазов и фасонных поверхностей микрометрических размеров. Широко используется в часовой и электронной промышленности. Применяется при производстве миниатюрных штампов и прессформ. Примечание Эффективное применение гравировальных фрез возможно только на прецизионных высокоскоростных станках имеющих антивибрационную систему с использованием высокоточной и жесткой оснастки. При гравировальных операциях необходим контроль процесса отвода стружки. Система обозначения гравировальных фрез MS E 2 004 (0 -1 Фреза концевая Гравировальная фреза Форма рабочей части E Цилиндрическая BE Сферическая Число зубьев 2 зуба Диаметр рабочей части 00.4 Диаметр хвостовика S 03,0 мм Не указанно 04,0 мм (Диаметр 02 03,мм) 06,0 мм (Другие диаметры) Разновидности гравировальных фрез MSBE MSE Сферическая рабочая часть ‘‘ Цилиндрическая рабочая часть Рекомендуемые режимы резания Обрабатываемые Углеродистые легированные стали чугуны Углеродистые легированные стали чугуны материалу HrC45 HrC45 55 (Режиму резания Сталь 65Г Х12 Х12МФ Сталь 4ХМФС Р6М5 Диаметр мм Частота вращения n об/мин Подача S мин мм/мин Ширина фрезерования В мм Частота вращения n об/мин Подача S мин мм/мин Ширина фрезерования В мм 0.4 40,000 640 0.01 40,000 640 0.01 0.5 40,000 800 0.015 40,000 800 0.02 0.6 40,000 960 0.02 40,000 960 0.02 0.7 40,000 1,120 0.02 40,000 1,120 0.02 0.8 40,000 1,280 0.03 40,000 1,280 0.03 0.9 40,000 1,440 0.04 40,000 1,280 0.04 1 40,000 1,600 0.06 40,000 1,280 0.06 Обработка пазов t
