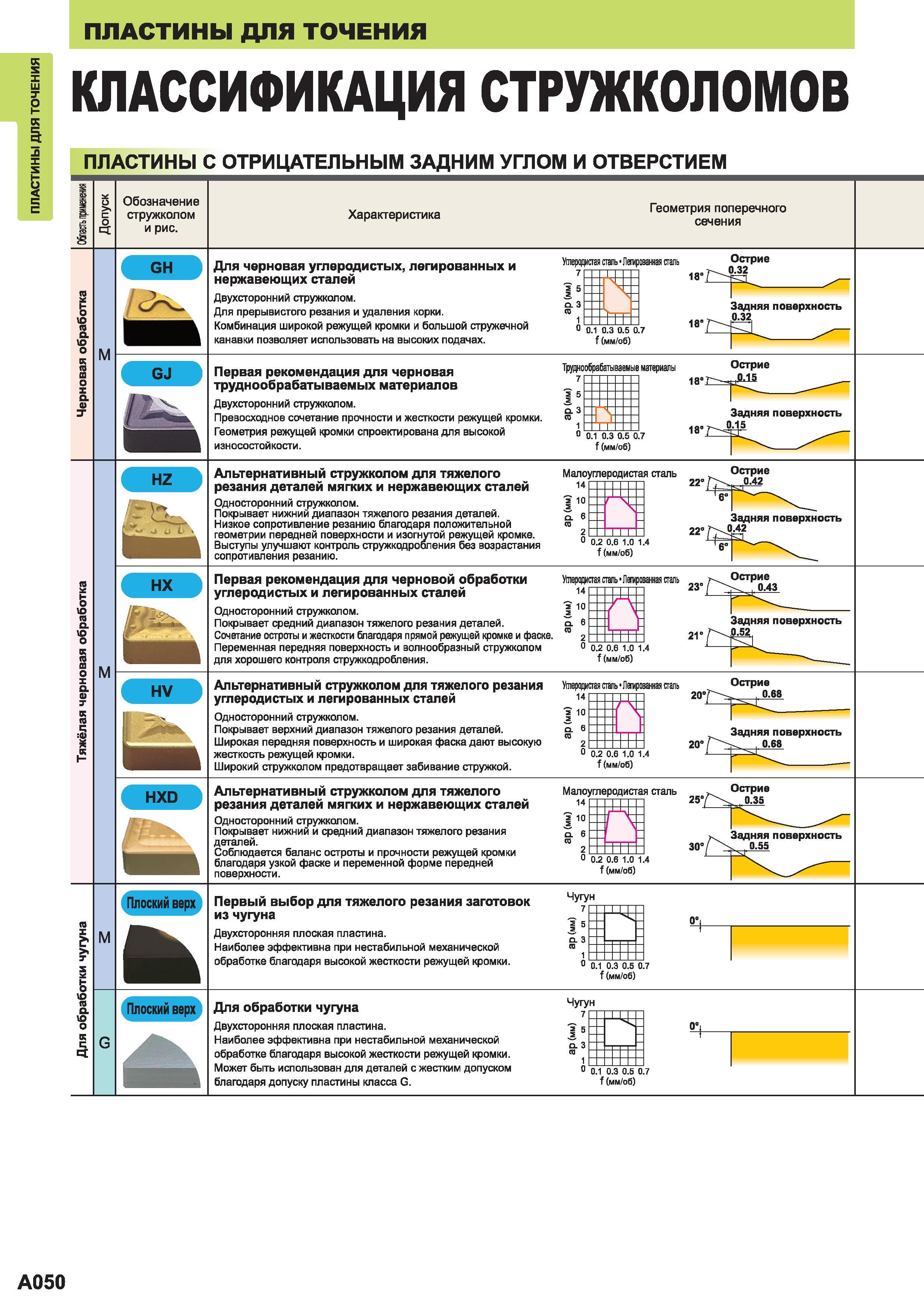

Графические диаграммы областей применения и характеристики режущей геометрии токарных пластин Митсубиси для тяжелого чернового точения _ мягких и нержавеющих сталей Первая рекомендация для черновая труднообрабатываемых материалов Двухсторонний стружколом. Превосходное сочетание прочности и жесткости режущей кромки. Геометрия режущей кромки спроектирована для высокой износостойкости. 0 0.1 0.3 0.5 0.7 f (мм/об) Альтернативный стружколом для тяжелого резания деталей мягких и нержавеющих сталей Односторонний стружколом. Покрывает нижний диапазон тяжелого резания деталей. Низкое сопротивление резанию благодаря положительной геометрии передней поверхности и изогнутой режущей кромке. Выступы улучшают контроль стружкодробпения без возрастания сопротивления резанию. Малоуглеродистая сгапь 14 0 0.2 0.8 1.0 1.4 f (мм/об) Острие 22 ГТ"-ч. 0.42 Задняя поверхность 22 а О to о 0 X и к 1 .о; Первая рекомендация для черновой обработки углеродистых и легированных сталей Односторонний стружколом. Покрывает средний диапазон тяжелого резания деталей. Сочетание остроты и жесткости благодаря прямой режущей кромке и фаске. Переменная передняя поверхность и волнообразный стружколом для хорошего контроля стружкодробпения. Утеродшая шль Лепрованная сталь 14 Острие 23" 0.43 0 0.2 О.е 1.0 1.4 f (мм/об) Задняя поверхность 21 -JbS flHV Альтернативный стружколом для тяжелого резания углеродистых и легированных сталей Односторонний стружколом. Покрывает верхний диапазон тяжелого резания деталей. Широкая передняя поверхность и широкая фаска дают высокую жесткость режущей кромки. Широкий стружколом предотвращает забивание стружкой. Утеродшая шль Летрованная сталь 14 10 6 2 0 0.2 О.е 1.0 1.4 f (мм/об) Острие 0.68 Задняя поверхность 20 t 0.68 HXD Альтернативный стружколом для тяжелого резания деталей мягких и нержавеющих сталей Односторонний стружколом. Покрывает нижний и средний диапазон тяжелого резания деталей. Соблюдается баланс остроты и прочности режущей кромки благодаря узкой фаске и переменной форме передней поверхности. Малоуглеродистая сталь 14 Острие 25 0.35 Задняя поверхность 30 0.55 о 0.2 0.6 1.0 1.4 f (мм/об) Плоский верх V0 а. о е; с М Первый выбор для тяжелого резания заготовок из чугуна Двухсторонняя плоская пластина. Наиболее эффективна при нестабильной механической обработке благодаря высокой жесткости режущей кромки. Чугун 7 0 0.1 0.3 0.5 0.7 f (мм/об) Для обработки чугуна Двухсторонняя плоская пластина. Наиболее эффективна при нестабильной механической обработке благодаря высокой жесткости режущей кромки. Может быть использован для деталей с жестким допуском благодаря допуску пластины класса G. Чугун 7 4- 0 0.1 0.3 0.5 0.7 f (мм/об) А050 Классификация стружколомов ПЛАСТИНЫ С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения ПЛАСТИНЫ ДЛЯ ТОЧЕНИЯ Для черновая углеродистых легированных и нержавеющих сталей Двухсторонний стружколом. Для прерывистого резания и удаления корки. Комбинация широкой режущей кромки и большой стружечной канавки позволяет использовать на высоких подачах. Утеродшая шль Лепрвэнная сталь 5 3 CD 1 0 0.1 0.3 0.5 0.7 Острие 0.32 Задняя поверхность 0.32 f (мм/об) GJ
