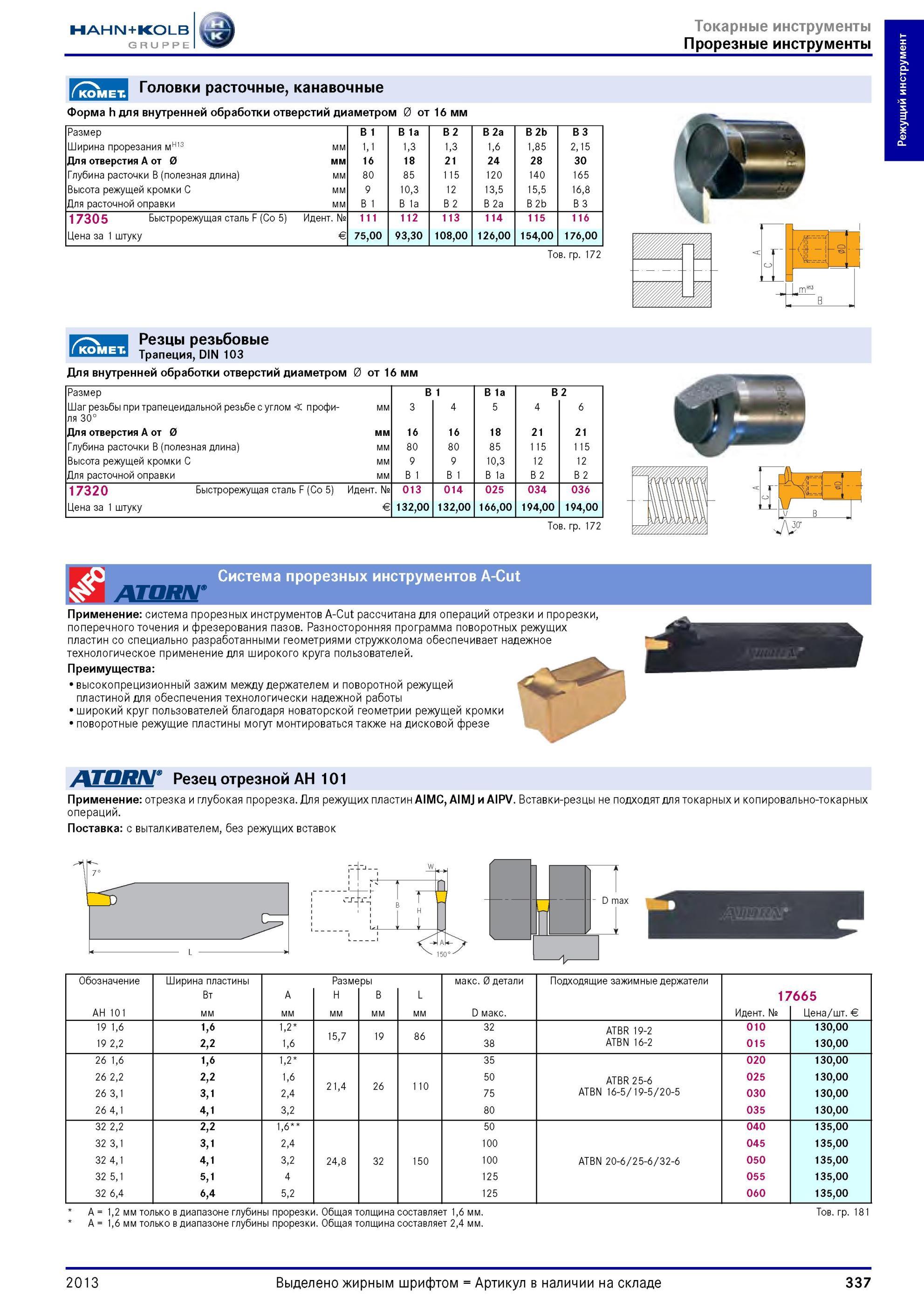

Головки расточные канавочные от Hahn Kolb Форма h для внутренней обработки отверстий диаметром 0 от 16 мм Размер B 1 B 1а B 2 B 2а B 2b B 3 Ширина прорезания мН13 мм 1,1 1,3 1,3 1,6 1,85 2,15 Для отверстия A от 0 мм 16 18 21 24 28 30 Глубина расточки B (полезная длина) мм 80 85 115 120 140 165 Высота режущей кромки C мм 9 10,3 12 13,5 15,5 16,8 Для расточной оправки мм B 1 B 1а B 2 B 2а B 2b B 3 17305 Быстрорежущая сталь F (Co 5) Идентификационный номер № 111 112 113 114 115 116 Цена за 1 штуку Евро € 75,00 93,30 108,00 126,00 154,00 176,00 Товарная группа 172 -(4- о "Т Резцы резьбовые Трапеция, DIN 103 Для внутренней обработки отверстий диаметром 0 от 16 мм Размер B 1 B 1а B 2 Шаг резьбы при трапецеидальной резьбе с углом w профиля 30° мм 3 4 5 4 6 Для отверстия A от 0 мм 16 16 18 21 21 Глубина расточки B (полезная длина) мм 80 80 85 115 115 Высота режущей кромки C мм 9 9 10,3 12 12 Для расточной оправки мм B 1 B 1 B 1а B 2 B 2 17320 Быстрорежущая сталь F (Co 5) Идентификационный номер № 013 014 025 034 036 Цена за 1 штуку Евро € 132,00 132,00 166,00 194,00 194,00 Товарная группа 172 J с jP 1111 Ь в Л30' Система прорезных инструментов A-Cut Применение система прорезных инструментов A-Cut рассчитана для операций отрезки и прорезки, поперечного точения и фрезерования пазов. Разносторонняя программа сменных режущих пластин со специально разработанными геометриями стружколома обеспечивает надежное технологическое применение для широкого круга пользователей. Преимущества высокопрецизионный зажим между держателем и поворотной режущей пластиной для обеспечения технологически надежной работы широкий круг пользователей благодаря новаторской геометрии режущей кромки поворотные режущие пластины могут монтироваться также на дисковой фрезе лтаямф Резец отрезной AH 101 Применение отрезка и глубокая прорезка. Для режущих пластин AIMC, AIMJ и AIPV. Вставки-резцы не подходят для токарных и копировально-токарных операций. Поставка с выталкивателем, без режущих вставок t W H A Обозначение АН 101 Ширина пластины Вт мм A мм Разме мм ры B мм L мм Максимальный диаметр детали D макс. Подходящие зажимные держатели 17 Идентификационный номер № 665 Цена / шт. Евро € 19 1,6 19 2,2 1,6 2,2 1,2 1,6 15,7 19 86 32 38 ATBR 19-2 ATBN 16-2 010 015 130.00 130.00 26 1,6 26 2,2 26 3,1 26 4,1 1,6 2,2 3.1 4.1 1,2 1,6 2,4 3,2 21,4 26 110 35 50 75 80 ATBR 25-6 ATBN 16-5/19-5/20-5 020 025 030 035 130.00 130.00 130.00 130.00 32 2,2 2,2 1,6 50 040 135,00 32 3,1 3,1 2,4 100 045 135,00 32 4,1 4,1 3,2 24,8 32 150 100 ATBN 20-6/25-6/32-6 050 135,00 32 5,1 5,1 4 125 055 135,00 32 6,4 6,4 5,2 125 060 135,00 A 1,2 мм только в диапазоне глубины прорезки. Общая толщина составляет 1,6 мм. Товарная группа 181 A 1,6 мм только в диапазоне глубины прорезки. Общая толщина составляет 2,4 мм. 2013 337 Режущий инструмент
