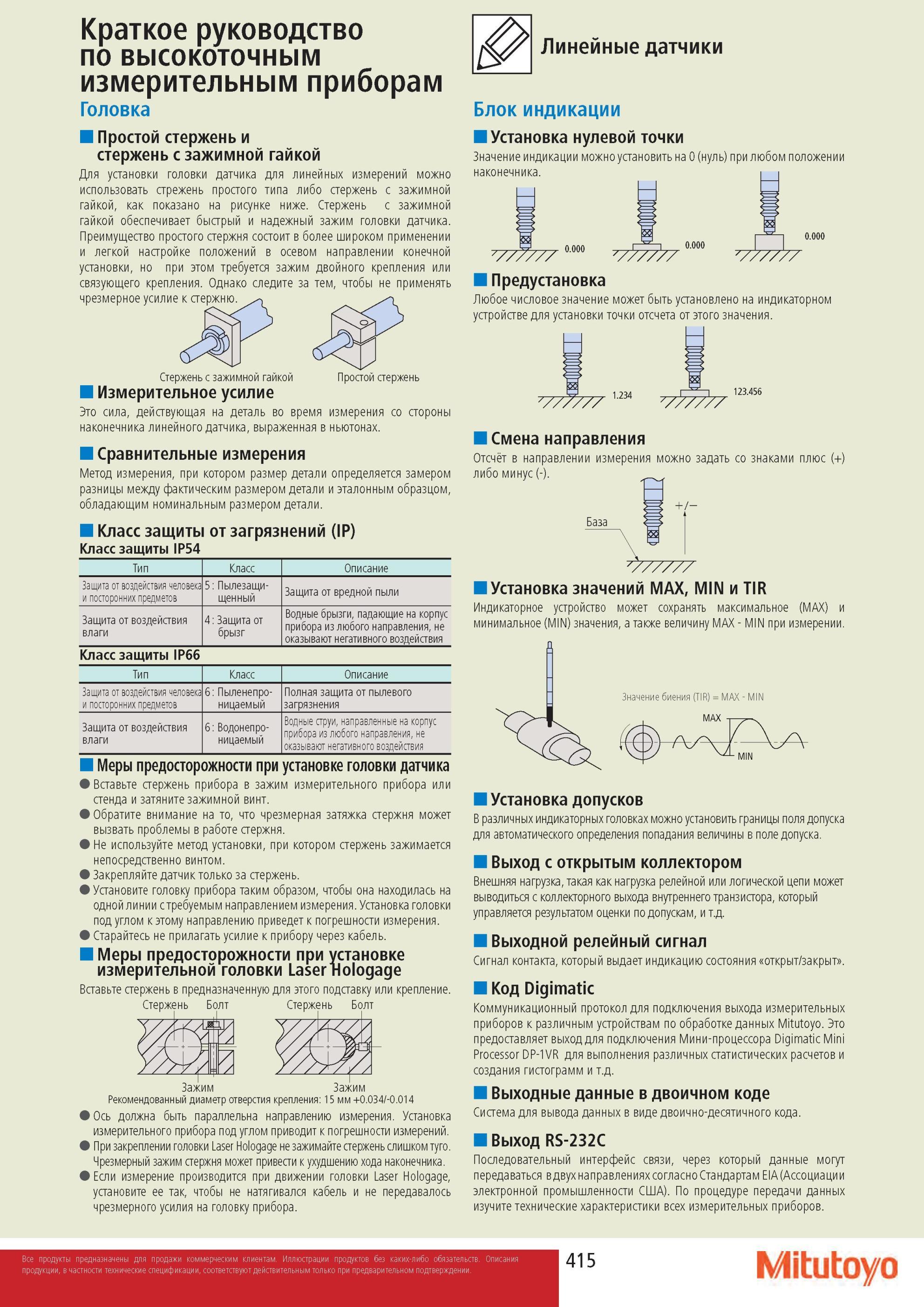

Головка Краткое руководство по высокоточным измерительным приборам Простой стержень и стержень с зажимной гайкой Для установки головки датчика для линейных измерений можно использовать стрежень простого типа либо стержень с зажимной гайкой, как показано на рисунке ниже. Стержень с зажимной гайкой обеспечивает быстрый и надежный зажим головки датчика. Преимущество простого стержня состоит в более широком применении и легкой настройке положений в осевом направлении конечной установки, но при этом требуется зажим двойного крепления или связующего крепления. Однако следите за тем, чтобы не применять чрезмерное усилие к стержню. Стержень с зажимной гайкой Простой стержень Измерительное усилие сила, действующая на деталь во время измерения со стороны наконечника линейного датчика, выраженная в ньютонах. Сравнительные измерения Метод измерения, при котором размер детали определяется замером разницы между фактическим размером детали и эталонным образцом, обладающим номинальным размером детали. Класс защиты от загрязнений (IP) Класс защиты IP54 Тип Класс Описание Защита от воздействия человека и посторонних предметов 5 Пылезащищенный Защита от вредной пыли Защита от воздействия влаги 4 Защита от брызг Водные брызги, падающие на корпус прибора из любого направления, не оказывают негативного воздействия Класс защиты IP66 Тип Класс Описание Защита от воздействия человека и посторонних предметов 6 Пыленепроницаемый Полная защита от пылевого загрязнения Защита от воздействия влаги 6 Водонепроницаемый Водные струи, направленные на корпус прибора из любого направления, не оказывают негативного воздействия Линейные датчики Блок индикации Установка нулевой точки Значение индикации можно установить на 0 (нуль) при любом положении наконечника. V // 0.000 0.000 ' /У/ 0.000 'УУУУУУ Предустановка Любое числовое значение может быть установлено на индикаторном устройстве для установки точки отсчета от этого значения. О 1 234 123.456 7777777 134 ' Смена направления Отсчёт в направлении измерения можно задать со знаками плюс (+) либо минус (-). +/- База Меры предосторожности при установке головки датчика Вставьте стержень прибора в зажим измерительного прибора или стенда и затяните зажимной винт. Обратите внимание на то, что чрезмерная затяжка стержня может вызвать проблемы в работе стержня. Не используйте метод установки, при котором стержень зажимается непосредственно винтом. Закрепляйте датчик только за стержень. Установите головку прибора таким образом, чтобы она находилась на одной линии с требуемым направлением измерения. Установка головки под углом к этому направлению приведет к погрешности измерения. Старайтесь не прилагать усилие к прибору через кабель. Меры предосторожности при установке измерительной головки Laser Hologage Вставьте стержень в предназначенную для этого подставку или крепление. Стержень Болт Стержень Болт Зажим Зажим Рекомендованный диаметр отверстия крепления 15 мм +0.034/-0.014 Ось должна быть параллельна направлению измерения. Установка измерительного прибора под углом приводит к погрешности измерений. При закреплении головки Laser Hologage не зажимайте стержень слишком туго. Чрезмерный зажим стержня может привести к ухудшению хода наконечника. Если измерение производится при движении головки Laser Hologage, установите ее так, чтобы не натягивался кабель и не передавалось чрезмерного усилия на головку прибора. ' Установка значений MAX, MIN и TIR Индикаторное устройство может сохранять максимальное (MAX) и минимальное (MIN) значения, а также величину MAX - MIN при измерении. Значениебиения(TIR) = MAX - MIN MAX Установка допусков В различных индикаторных головках можно установить границы поля допуска для автоматического определения попадания величины в поле допуска. Выход с открытым коллектором Внешняя нагрузка, такая как нагрузка релейной или логической цепи может выводиться с коллекторного выхода внутреннего транзистора, который управляется результатом оценки по допускам, и т.д. Выходной релейный сигнал Сигнал контакта, который выдает индикацию состояния открыт/закрыт Код Digimatic Коммуникационный протокол для подключения выхода измерительных приборов к различным устройствам по обработке данных Mitutoyo. предоставляет выход для подключения Мини-процессора Digimatic Mini Processor DP-1VR для выполнения различных статистических расчетов и создания гистограмм и т.д. Выходные данные в двоичном коде Система для вывода данных в виде двоично-десятичного кода. Выход RS-232C Последовательный интерфейс связи, через который данные могут передаваться в двух направлениях согласно Стандартам EIA (Ассоциации электронной промышленности США). По процедуре передачи данных изучите технические характеристики всех измерительных приборов. 415 Mitutoyo
