INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.) |
|||||
|
566 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.562 |
|||||

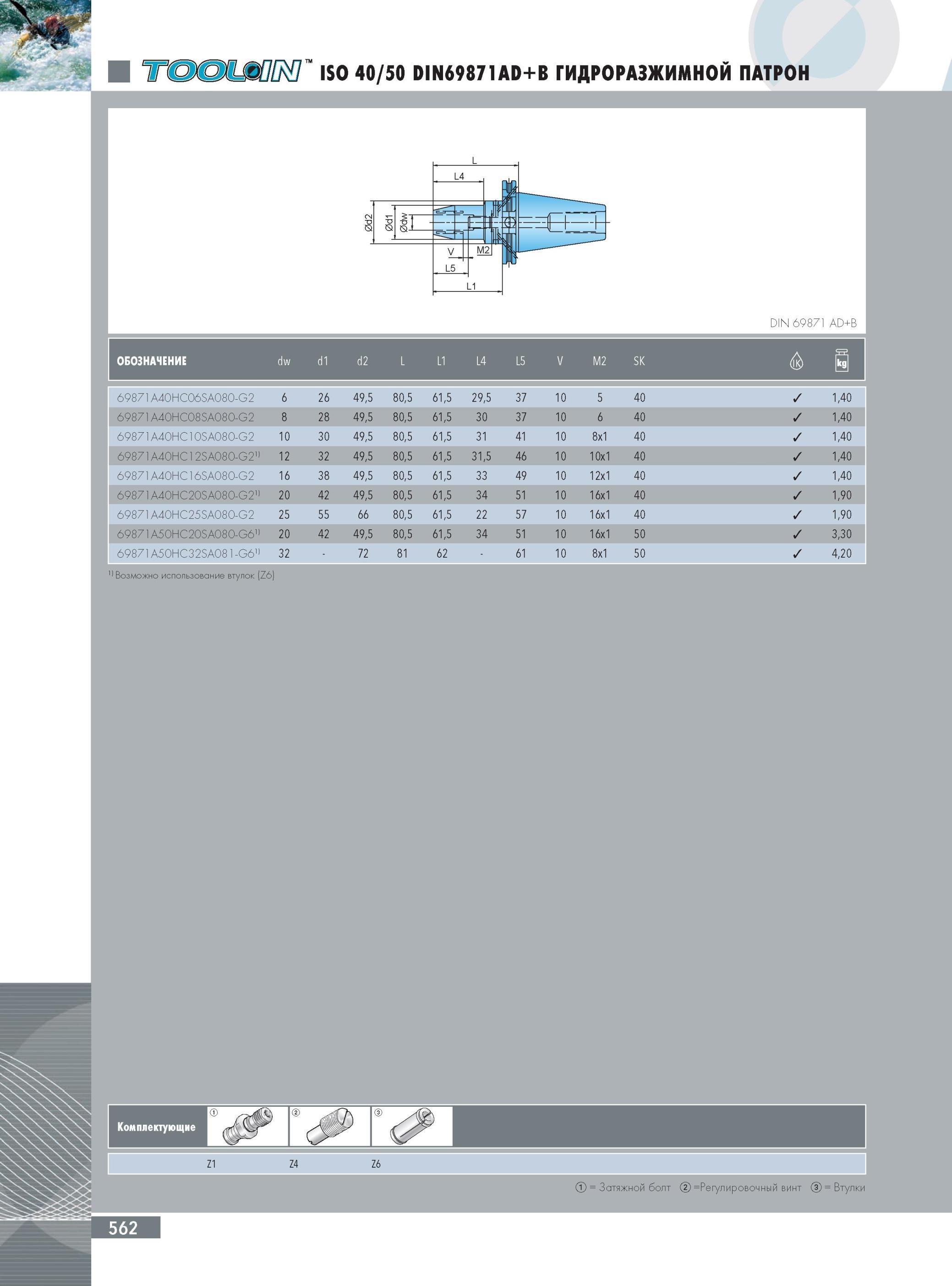

ГИДРОРАЗЖИМНОЙ ПАТРОН INGERSOLL ISO 40/50 DIN69871AD B Инструментальная оснастка Ingersoll Обозначение dw d1 d2 L L1 L4 L5 V M2 SK 69871A40HC06SA080-G2 6 26 49,ГИДРОРАЗЖИМНОЙ ПАТРОН INGERSOLL ISO 40/50 DIN69871AD B Инструментальная оснастка Ingersoll Обозначение dw d1 d2 L L1 L4 L5 V M2 SK 69871A40HC06SA080-G2 6 26 49,5 80,5 61,5 29,5 37 10 5 40 1,40 69871A40HC08SA080-G2 8 28 49,5 80,5 61,5 30 37 10 6 40 1,40 69871A40HC10SA080-G2 10 30 49,5 80,5 61,5 31 41 10 8x1 40 1,40 69871A40HC12SA080-G21) 12 32 49,5 80,5 61,5 31,5 46 10 10x1 40 1,40 69871A40HC16SA080-G2 16 38 49,5 80,5 61,5 33 49 10 12x1 40 1,40 69871A40HC20SA080-G21 20 42 49,5 80,5 61,5 34 51 10 16x1 40 1,90 69871A40HC25SA080-G2 25 55 66 80,5 61,5 22 57 10 16x1 40 1,90 69871A50HC20SA080-G61 20 42 49,5 80,5 61,5 34 51 10 16x1 50 3,30 69871A50HC32SA081-G61 32 72 81 62 61 10 8x1 50 4,20 11 Возможно использование втулок (Z6) Z1 Z4 Z6 = Затяжной болт =Регулировочный винт = Втулки |
|||||
