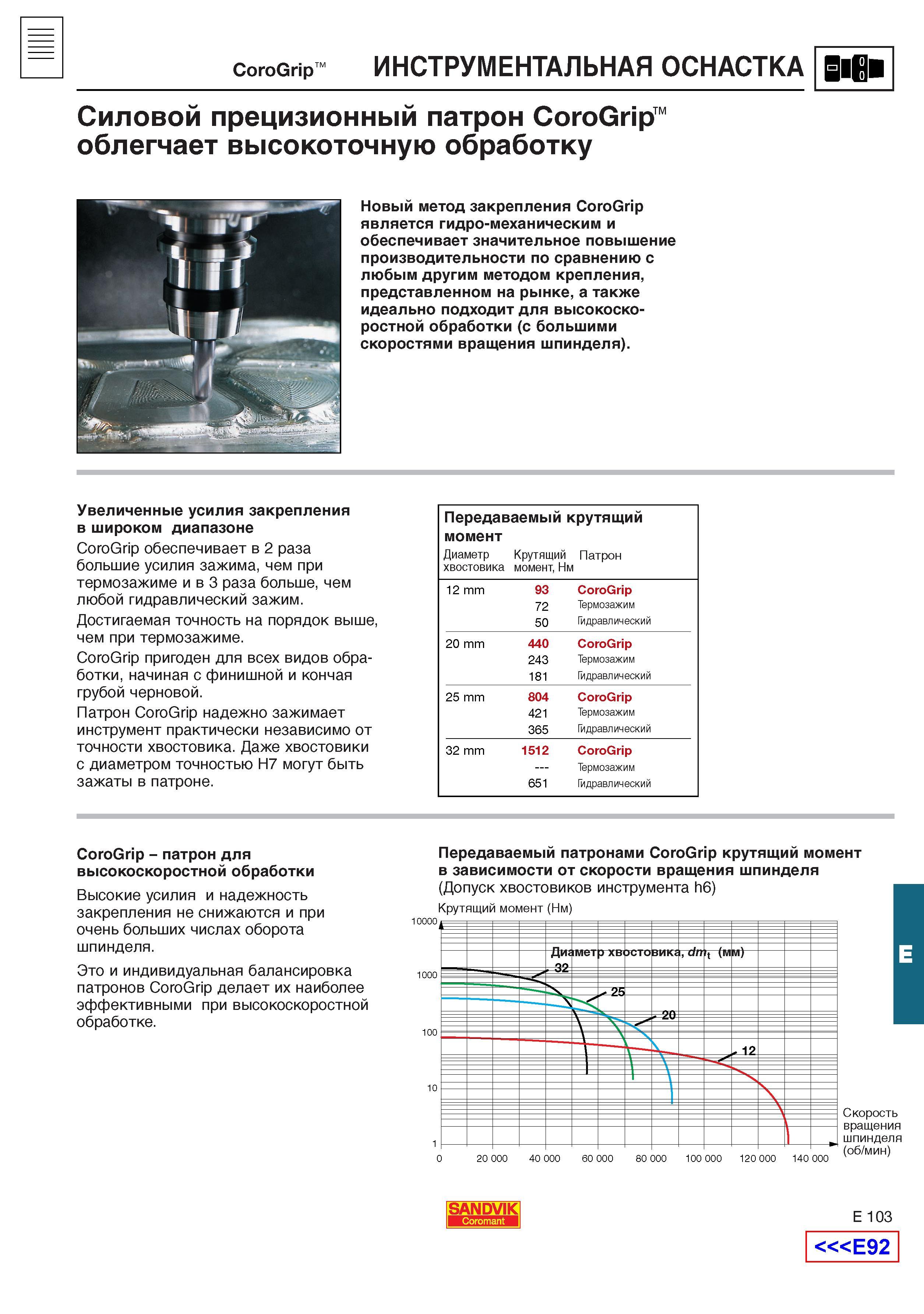

Гидромеханические силовые патроны Sandvik HydroGrip для высокоскоростной механической обработки на металлорежущем оборудовании Описание характеристик CoroGrip ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Силовой прецизионный патрон CoroGrip1 облегчает высокоточную обработку Новый метод закрепления CoroGrip является гидро-механическим и обеспечивает значительное повышение производительности по сравнению с любым другим методом крепления представленном на рынке а также идеально подходит для высокоскоростной обработки (с большими скоростями вращения шпинделя). Увеличенные усилия закрепления в широком диапазоне CoroGrip обеспечивает в 2 раза большие усилия зажима чем при термозажиме и в 3 раза больше чем любой гидравлический зажим. Достигаемая точность на порядок выше чем при термозажиме. CoroGrip пригоден для всех видов обработки начиная с финишной и кончая грубой черновой. Патрон CoroGrip надежно зажимает инструмент практически независимо от точности хвостовика. Даже хвостовики с диаметром точностью Н7 могут быть зажаты в патроне. Передаваемый крутящий момент Диаметр Крутящий Патрон хвостовика момент Нм 12 mm 93 CoroGrip 72 Термозажим 50 Гидравлический 20 mm 440 CoroGrip 243 Термозажим 181 Гидравлический 25 mm 804 CoroGrip 421 Термозажим 365 Гидравлический 32 mm 1512 CoroGrip - Термозажим 651 Гидравлический CoroGrip - патрон для высокоскоростной обработки Высокие усилия и надежность закрепления не снижаются и при очень больших числах оборота шпинделя. Это и индивидуальная балансировка патронов CoroGrip делает их наиболее эффективными при высокоскоростной обработке. Передаваемый патронами CoroGrip крутящий момент в зависимости от скорости вращения шпинделя (Допуск хвостовиков инструмента h6) Крутящий момент (Нм) Диг 1мет р хвостовика dmt (мм) :25 Л2 0 20 000 40 000 60 000 80 000 100 000 120 000 140 000 Скорость вращения шпинделя (об мин) SANDVIK E 103 Е92 1000 100 10
