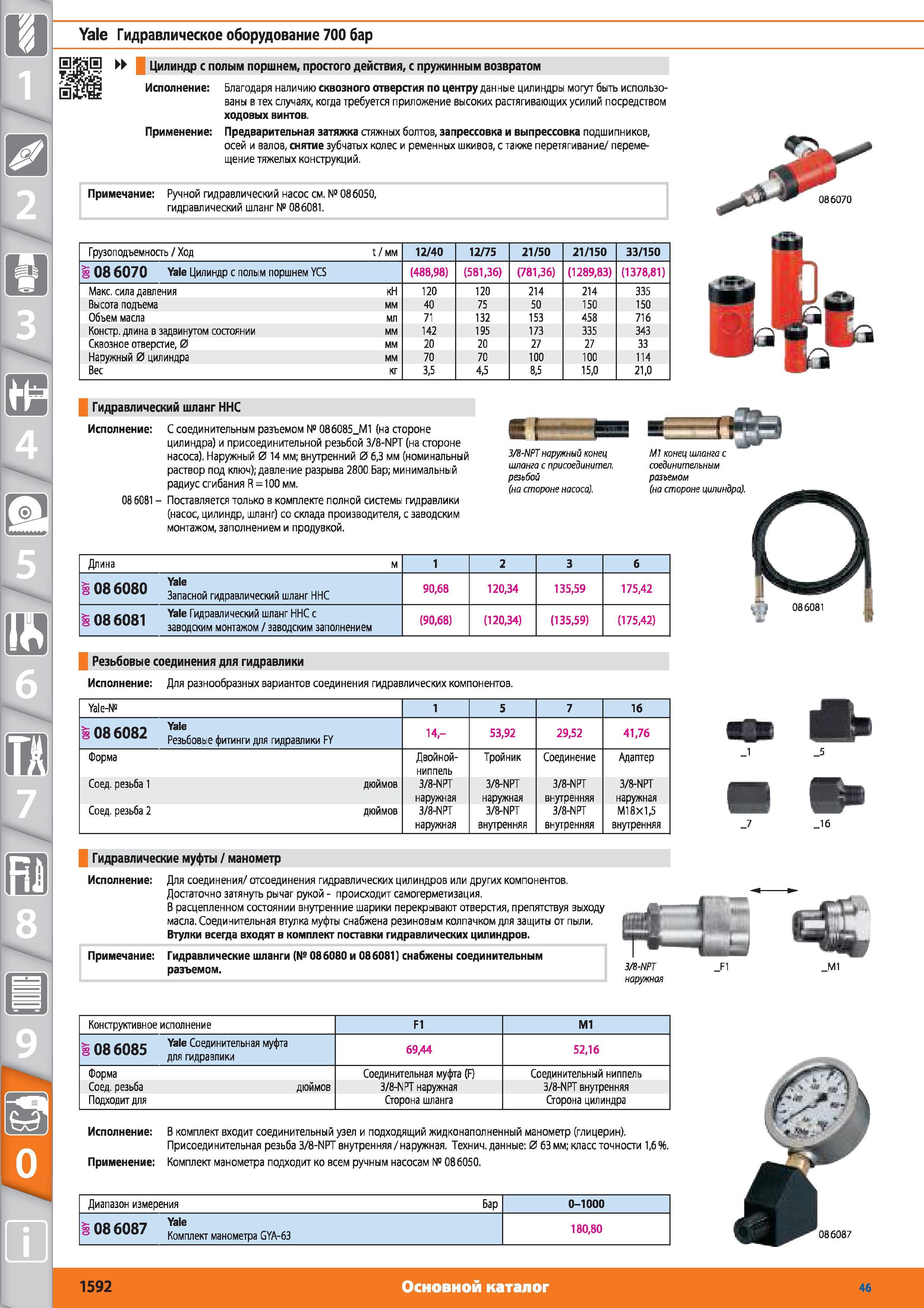

Гидравлическое оборудование 700 бар от Hoffmann Group Цилиндр с полым поршнем простого действия с пружинным возвратом Применение Благодаря наличию скв

Гидравлическое оборудование 700 бар от Hoffmann Group Цилиндр с полым поршнем простого действия с пружинным возвратом Применение Благодаря наличию сквозного отверстия по центру данные цилиндры могут быть использованы в тех случаях когда требуется приложение высоких растягивающих усилий посредством ХОДОВЫХ винтов. Предварительная затяжка стяжных болтов запрессовка и выпрессовка подшипников осей и валов снятие зубчатых колес и ременных шкивов с также перетягивание перемещение тяжелых конструкций. Примечание Ручной гидравлический насос см. 086050 гидравлический шланг 086081. 086070 Грузоподъемность Ход t MM 12 40 12 75 21 50 21 150 33 150 g 08 6070 Yale Цилиндр с полым поршнем YCS (48898) (58136) (78136) (128983) (137881) Макс. сила давления кН 120 120 214 214 335 Высота подъема мм 40 75 50 150 150 Объем масла мл 71 132 153 458 716 Констр. длина в задвинутом состоянии мм 142 195 173 335 343 Сквозное отверстие 0 мм 20 20 27 27 33 Наружный 0 цилиндра мм 70 70 100 100 114 Вес кг 35 45 85 150 210 Гидравлический шланг ННС С соединительным разъемом 086085М1 (на стороне цилиндра) и присоединительной резьбой 3 8-NPT (на стороне насоса). Наружный 0 14 мм; внутренний 0 63 мм (номинальный раствор под ключ); давление разрыва 2800 Бар; минимальный радиус сгибания R 100 мм. 08 6081 Поставляется только в комплекте полной системы гидравлики (насос цилиндр шланг) со склада производителя с заводским монтажом заполнением и продувкой. 3 8-NPT наружный конец шланга с присоединител. резьбой (на стороне насоса Ml конец шланга с соединительным разъемом (на стороне цилиндра). Длина 1 2 3 6 1086080 Yale Запасной гидравлический шланг ННС 9068 12034 13559 17542 108 6081 Yale Гидравлический шланг ННС с заводским монтажом заводским заполнением (9068) (12034) (13559) (17542) Резьбовые соединения для гидравлики Для разнообразных вариантов соединения гидравлических компонентов. Yale-N5 1 5 7 16 1086082 Yale Резьбовые фитинги для гидравлики FY 14- 5392 2952 4176 Форма Двойной- ниппель Тройник Соединение Адаптер Соед. резьба 1 дюймов 3 8-NPT наружная 3 8-NPT наружная 3 8-NPT внутренняя 3 8-NPT наружная Соед. резьба 2 дюймов 3 8-NPT наружная 3 8-NPT внутренняя 3 8-NPT внутренняя М18Х1.5 внутренняя Гидравлические муфты манометр Для соединения отсоединения гидравлических цилиндров или других компонентов. Достаточно затянуть рычаг рукой происходит самогерметизация. В расцепленном состоянии внутренние шарики перекрывают отверстия препятствуя выходу масла. Соединительная втулка муфты снабжена резиновым колпачком для защиты от пыли. Втулки всегда входят в комплект поставки гидравлических цилиндров. Примечание Гидравлические шланги ( 086080 и 086081) снабжены соединительным разъемом. J6 Конструктивное исполнение F1 М1 1086085 Yale Соединительная муфта для гидравлики 6944 5216 Форма Соединительная муфта (F) Соединительный ниппель Соед. резьба дюймов 3 8-NPT наружная 3 8-NPT внутренняя Подходит для Сторона шланга Сторона цилиндра В комплект входит соединительный узел и подходящий жидконаполненный манометр (глицерин). Присоединительная резьба 3 8-NPT внутренняя наружная. Технич. данные 0 63 мм; класс точности 16%. Применение Комплект манометра подходит ко всем ручным насосам 086050. 3 8-NPT F1 М1 наружная Диапазон измерения 0-1000 i 08 6087 ale rvA Комплект манометра GYA-63 18080 Основной каталог
