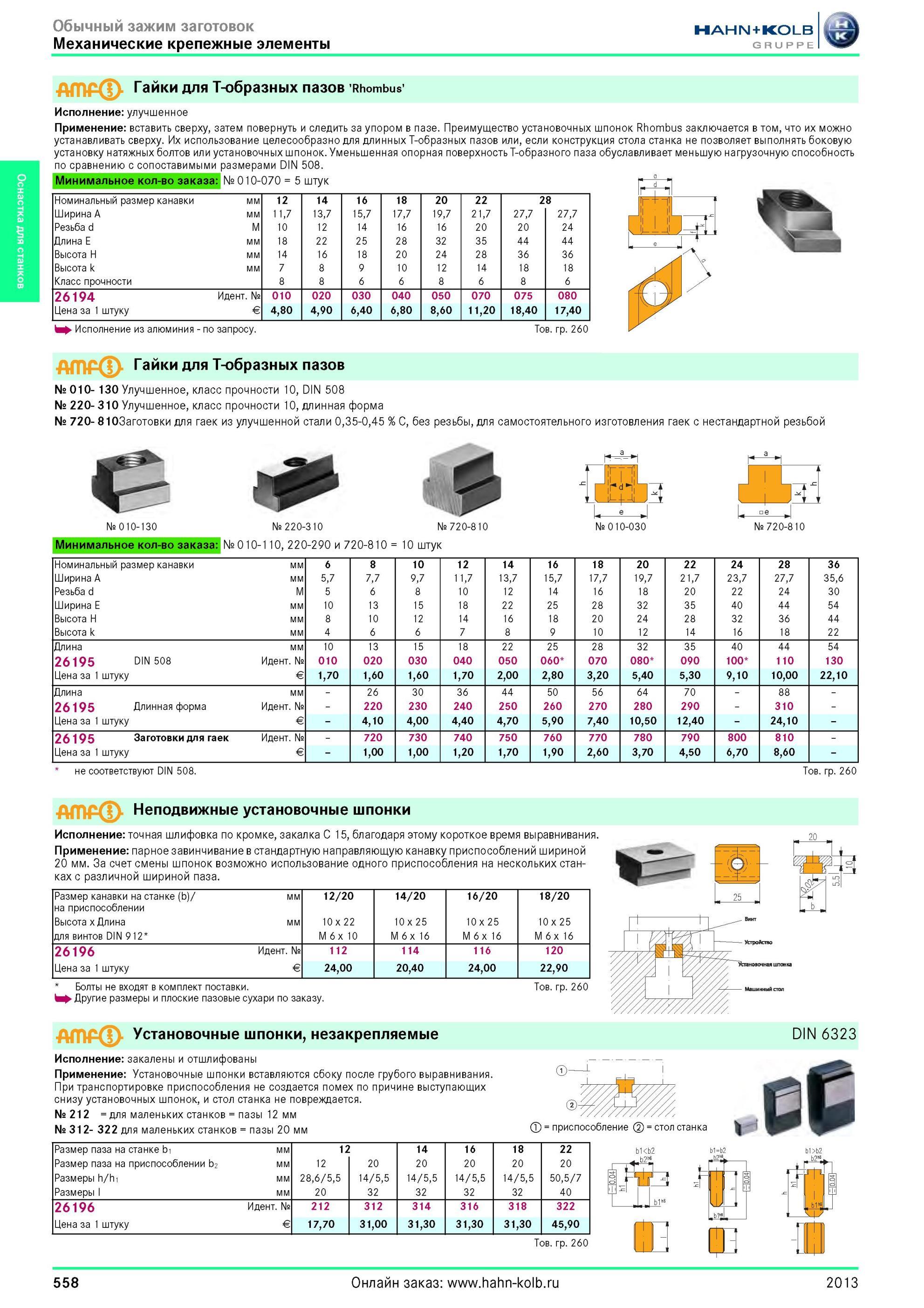

Гайки для T-образных пазов 'Rhombus' от Hahn Kolb Исполнение улучшенное Применение вставить сверху, затем повернуть и следить за упором в пазе. Преимущество установочных шпонок Rhombus заключается в том, что их можно устанавливать сверху. Их использование целесообразно для длинных T-образных пазов или, если конструкция стола станка не позволяет выполнять боковую установку натяжных болтов или установочных шпонок. Уменьшенная опорная поверхность T-образного паза обуславливает меньшую нагрузочную способность по сравнению с сопоставимыми размерами DIN 508. Минимальное количество заказа № 010-070 5 штук Номинальный размер канавки мм 12 14 16 18 20 22 28 Ширина A мм 11,7 13,7 15,7 17,7 19,7 21,7 27,7 27,7 Резьба d M 10 12 14 16 16 20 20 24 Длина E мм 18 22 25 28 32 35 44 44 Высота H мм 14 16 18 20 24 28 36 36 Высота k мм 7 8 9 10 12 14 18 18 Класс прочности 8 8 6 6 8 6 8 6 26194 Идентификационный номер № 010 020 030 040 050 070 075 080 Цена за 1 штуку Евро € 4,80 4,90 6,40 6,80 8,60 11,20 18,40 17,40 Исполнение из алюминия по запросу. Товарная группа 260 ЛШРф Гайки для T-образных пазов № 010-130 Улучшенное, класс прочности 10, DIN 508 № 220-310 Улучшенное, класс прочности 10, длинная форма № 720- 810Заготовки для гаек из улучшенной стали 0,35-0,45 C, без резьбы, для самостоятельного изготовления гаек с нестандартной резьбой № 010-130 № 220-310 rdi Lf Ji № 720-810 Минимальное количество заказа № 010-1 10, 220-290 и 720-810 10 штук L e № 010-030 Is 720-810 Номинальный размер канавки мм 6 8 10 12 14 16 18 20 22 24 28 36 Ширина A мм 5,7 7,7 9,7 11,7 13,7 15,7 17,7 19,7 21,7 23,7 27,7 35,6 Резьба d M 5 6 8 10 12 14 16 18 20 22 24 30 Ширина E мм 10 13 15 18 22 25 28 32 35 40 44 54 Высота H мм 8 10 12 14 16 18 20 24 28 32 36 44 Высота k мм 4 6 6 7 8 9 10 12 14 16 18 22 Длина мм 10 13 15 18 22 25 28 32 35 40 44 54 26195 DIN 508 Идентификационный номер № 010 020 030 040 050 060 070 080 090 100 110 130 Цена за 1 штуку Евро € 1,70 1,60 1,60 1,70 2,00 2,80 3,20 5,40 5,30 9,10 10,00 22,10 Длина мм 26 30 36 44 50 56 64 70 88 26195 Длинная форма Идентификационный номер № 220 230 240 250 260 270 280 290 310 Цена за 1 штуку Евро € 4,10 4,00 4,40 4,70 5,90 7,40 10,50 12,40 24,10 26195 Заготовки для гаек Цена за 1 штуку Идентификационный номер № Евро € 720 1,00 730 1,00 740 1,20 750 1,70 760 1,90 770 2,60 780 3,70 790 4,50 800 6,70 810 8,60 не соответствуют DIN 508. Товарная группа 260 лпмЩ Неподвижные установочные шпонки Исполнение точная шлифовка по кромке, закалка С 15, благодаря этому короткое время выравнивания. Применение парное завинчивание в стандартную направляющую канавку приспособлений шириной 20 мм. За счет смены шпонок возможно использование одного приспособления на нескольких станках с различной шириной паза. Размер канавки на станке (b)/ на приспособлении мм 12/20 14/20 16/20 18/20 Высота x Длина мм 10 x 22 10 x 25 10 x 25 10 x 25 для еинтое DIN 912 M 6x10 M 6x16 M 6x16 M 6x16 26196 Идентификационный номер № 112 114 116 120 Цена за 1 штуку Евро € 24,00 20,40 24,00 22,90 Болты не входят в комплект поставки. Другие размеры и плоские пазовые сухари по заказу. АШРф Установочные шпонки, незакрепляемые Исполнение закалены и отшлифованы Применение Установочные шпонки вставляются сбоку после грубого выравнивания. При транспортировке приспособления не создается помех по причине выступающих снизу установочных шпонок, и стол станка не повреждается. № 212 для маленьких станков пазы 12 мм № 312- 322 для маленьких станков пазы 20 мм Товарная группа 260 DIN 6323 Размер паза на станке b1 мм Размер паза на приспособлении b2 мм Размеры h/hi мм Размеры I мм 12 12 28,6/5,5 20 20 14/5,5 32 14 20 14/5,5 32 16 20 14/5,5 32 18 20 14/5,5 32 22 20 50,5/7 40 26196 Идентификационный номер № Цена за 1 штуку Евро € 212 17,70 312 31,00 314 31,30 316 31,30 318 31,30 322 45,90 1 приспособление стол с Ы Ь2 Товарная группа 260 558 2013
