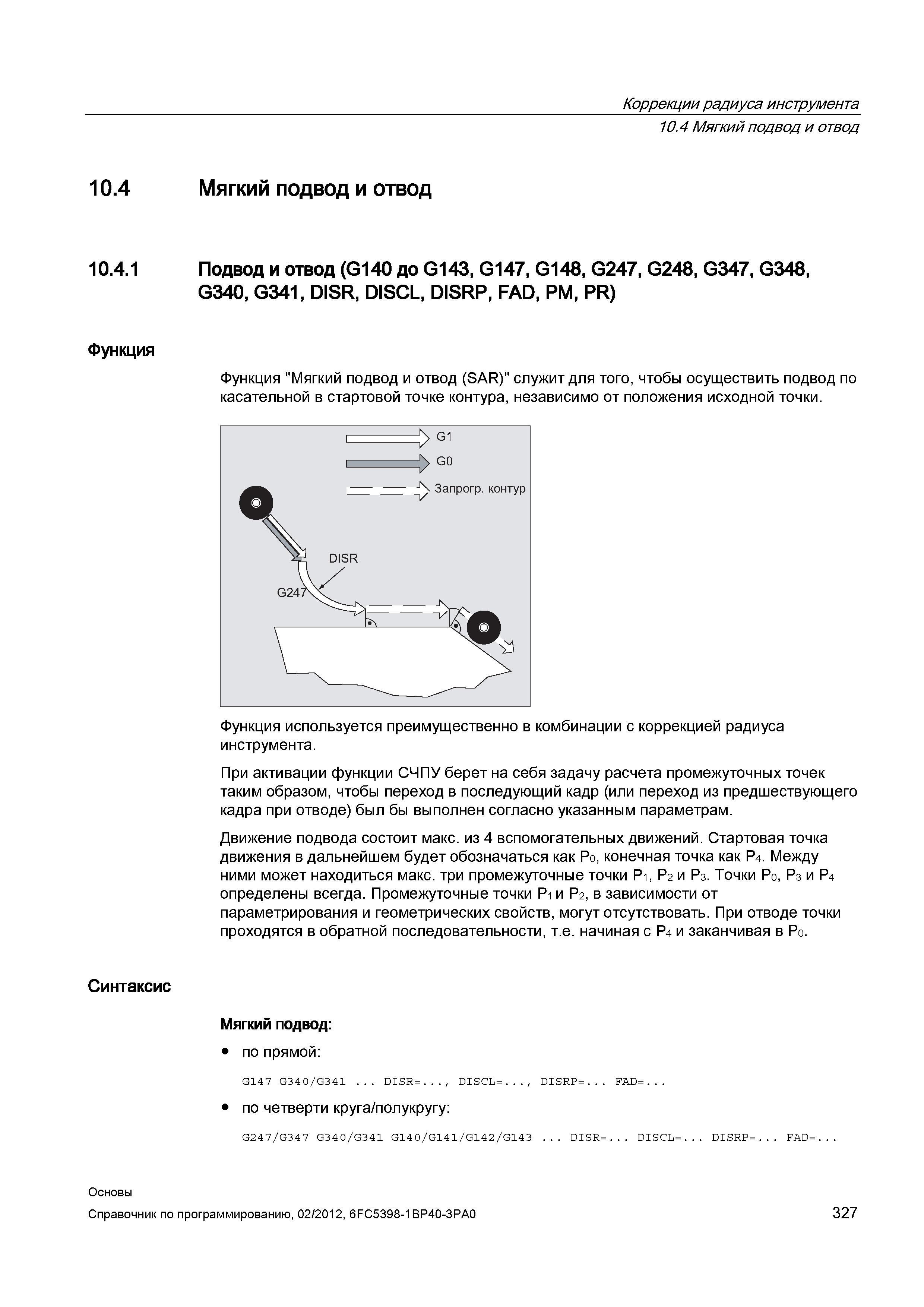

Функция используется преимущественно в комбинации с коррекцией радиуса инструмента. При активации функции СЧПУ берет на себя задачу расчета промежуточных точек таким образом чтобы переход в последующий кадр (или переход из предшествующего кадра при отводе) был бы выполнен согласно указанным параметрам. Движение подвода состоит макс. из 4 вспомогательных движений. Стартовая точка движения в дальнейшем будет обозначаться как P0 конечная точка как P4. Между ними может находиться макс. три промежуточные точки P1 P2 и P3. Точки P0 P3 и P4 определены всегда. Промежуточные точки P1 и P2 в зависимости от параметрирования и геометрических свойств могут отсутствовать. При отводе точки проходятся в обратной последовательности т.е. начиная с P4 и заканчивая в P0. Синтаксис Мягкий подвод по прямой G14 7 G340 G341 DISR... DISCL... DISRP... FAD... по четверти круга полукругу G247 G347 G340 G341 G140 G141 G142 G143 DISR... DISCL... DISRP... FAD... Основы 327 Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод 10.4 Мягкий подвод и отвод 10.4.1 Подвод и отвод (G140 до G143 G147 G148 G247 G248 G347 G348 G340 G341 DISR DISCL DISRP FAD PM PR) Функция Функция "Мягкий подвод и отвод (SAR)" служит для того чтобы осуществить подвод по касательной в стартовой точке контура независимо от положения исходной точки.
