TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

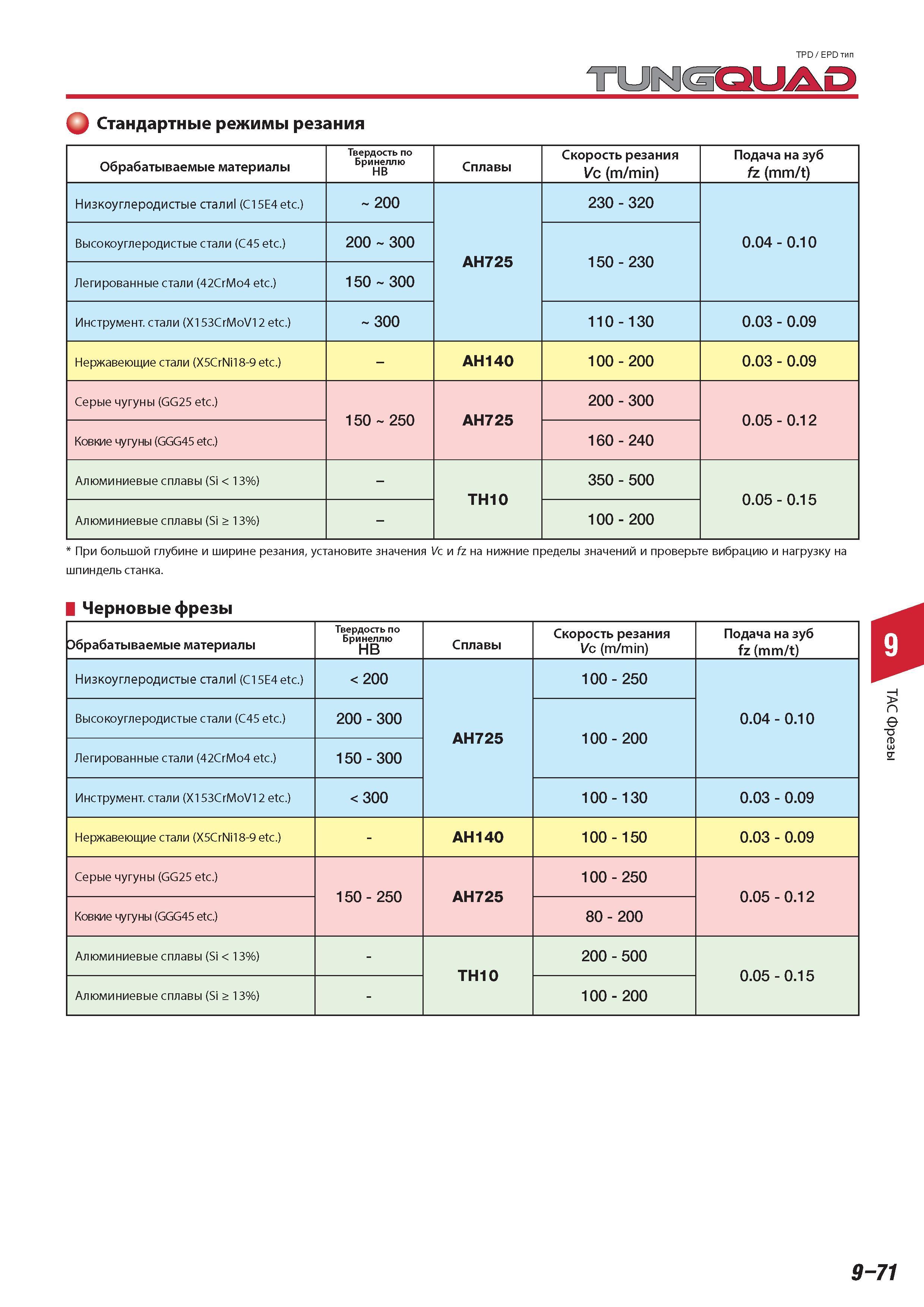

641 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-71 |
|||||
Фрезы Tungaloy TPD EPD тип TUNGQUAO Стандартные режимы резания Обрабатываемые материалы Твердость по Бринеллю HB Сплавы Скорость резания Vc (m/min) ПодачаФрезы Tungaloy TPD EPD тип TUNGQUAO Стандартные режимы резания Обрабатываемые материалы Твердость по Бринеллю HB Сплавы Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Низкоуглеродистые стали (C15E4 etc.) 200 AH725 230 - 320 0.04 - 0.10 Высокоуглеродистые стали (C45 etc.) 200 300 150 - 230 Легированные стали (42CrMo4 etc.) 150 300 Инструмент. стали (X153CrMoV12 etc.) 300 110 - 130 0.03 - 0.09 Нержавеющие стали (X5CrNi18-9 etc.) - AH140 100 - 200 0.03 - 0.09 Серые чугуны (GG25 etc.) 150 250 AH725 200 - 300 0.05 - 0.12 Ковкие чугуны (GGG45 etc.) 160 - 240 Алюминиевые сплавы (Si 13%) - TH10 350 - 500 0.05 - 0.15 Алюминиевые сплавы (Si 13%) - 100 - 200 При большой глубине и ширине резания установите значения Vc и fz на нижние пределы значений и проверьте вибрацию и нагрузку на шпиндель станка. Черновые фрезы Обрабатываемые материалы Твердость по Бринеллю HB Сплавы Скорость резания Vc (m/min) Подача на зуб fz (mm/t) Низкоуглеродистые стали (C15E4 etc.) 200 AH725 100 - 250 0.04 - 0.10 Высокоуглеродистые стали (C45 etc.) 200 - 300 100 - 200 Легированные стали (42CrMo4 etc.) 150 - 300 Инструмент. стали (X153CrMoV12 etc.) 300 100 - 130 0.03 - 0.09 Нержавеющие стали (X5CrNi18-9 etc.) - AH140 100 - 150 0.03 - 0.09 Серые чугуны (GG25 etc.) 150 - 250 AH725 100 - 250 0.05 - 0.12 Ковкие чугуны (GGG45 etc.) 80 - 200 Алюминиевые сплавы (Si 13%) - TH10 200 - 500 0.05 - 0.15 Алюминиевые сплавы (Si 13%) - 100 - 200 9-71 ТАС Фрезы |
|||||
