TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

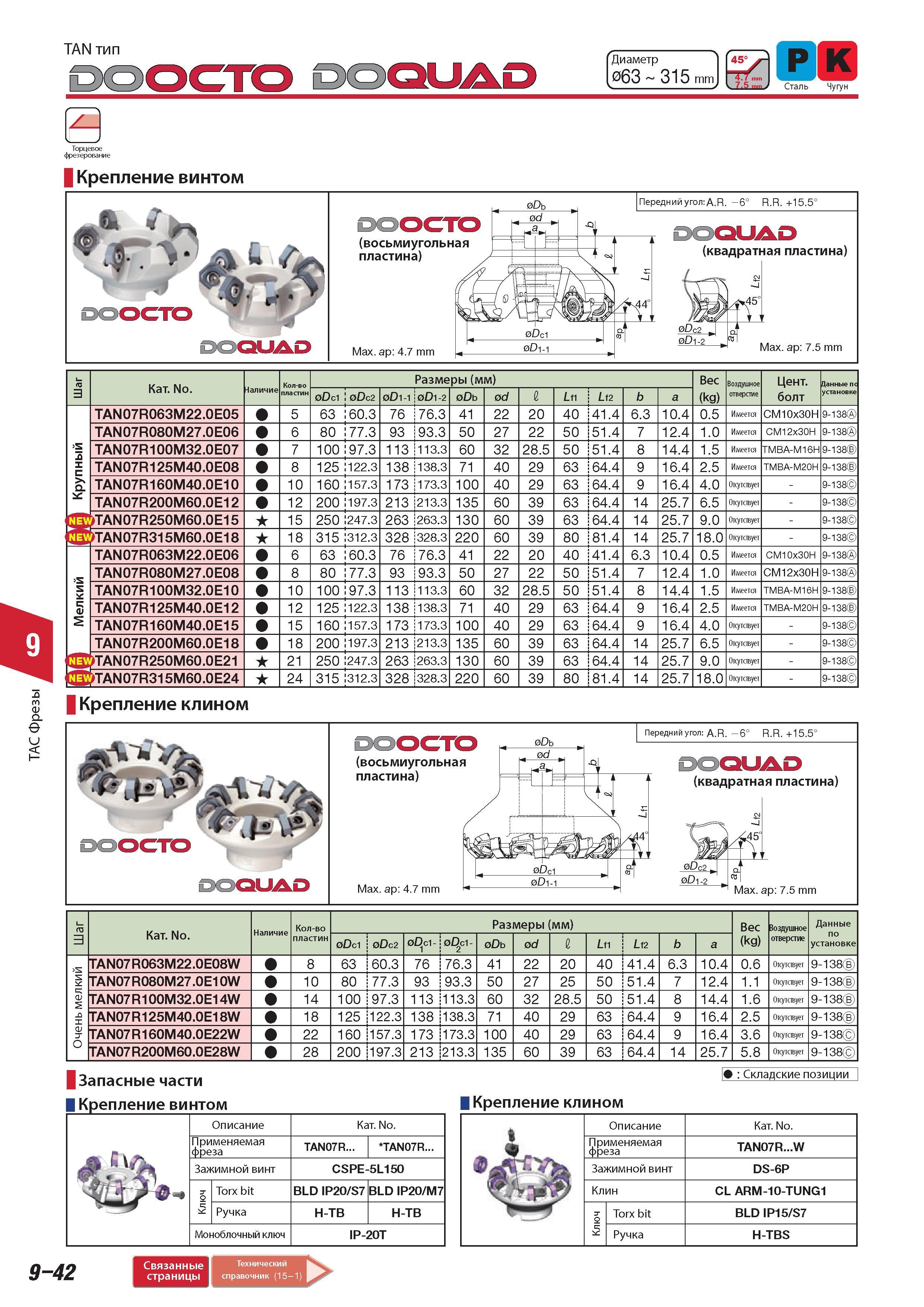

612 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-42 |
|||||
Фрезы Tungaloy TAN тип Диаметр Чугун OCTO DOQUAD 63 315 mm -vL 7-5 mm J Сталь Торцевое фрезерование Крепление винтом DCTO (восьмиугольная пластина) ПереднФрезы Tungaloy TAN тип Диаметр Чугун OCTO DOQUAD 63 315 mm -vL 7-5 mm J Сталь Торцевое фрезерование Крепление винтом DCTO (восьмиугольная пластина) Передний угол A.R. -6 R.R. +15.5 DOQUAD (квадратная пластина) Max. ap 4.7 mm Max. ap 7.5 mm 3 Категория Наличие Количество пластин Размеры (мм) Вес (kg) Воздушное отверстие Центральный болт Данные установке 0Dci 0Dc2 0Di-i 0Di-2 0Db d r Lfi Lf2 b a QQ Крупный TAN07R063M22.0E05 5 63 60.3 76 76.3 41 22 20 40 41.4 6.3 10.4 0.5 Имеется CM10x30H 9-138 TAN07R080M27.0E06 6 80 77.3 93 93.3 50 27 22 50 51.4 7 12.4 1.0 Имеется CM12x30H 9-138 TAN07R100M32.0E07 7 100 97.3 113 113.3 60 32 28.5 50 51.4 8 14.4 1.5 Имеется TMBA-M16H 9-138 TAN07R125M40.0E08 8 125 122.3 138 138.3 71 40 29 63 64.4 9 16.4 2.5 Имеется TMBA-M20H 9-138 TAN07R160M40.0E10 10 160 157.3 173 173.3 100 40 29 63 64.4 9 16.4 4.0 Отсутствует - 9-138 TAN07R200M60.0E12 12 200 197.3 213 213.3 135 60 39 63 64.4 14 25.7 6.5 Отсутствует - 9-138 JTAN07R250M60.0E15 15 250 247.3 263 263.3 130 60 39 63 64.4 14 25.7 9.0 Отсутствует - 9-138 TAN07R315M60.0E18 18 315 312.3 328 328.3 220 60 39 80 81.4 14 25.7 18.0 Отсутствует - 9-138 QQ Мелкий TAN07R063M22.0E06 6 63 60.3 76 76.3 41 22 20 40 41.4 6.3 10.4 0.5 Имеется CM10x30H 9-138 TAN07R080M27.0E08 8 80 77.3 93 93.3 50 27 22 50 51.4 7 12.4 1.0 Имеется CM12x30H 9-138 TAN07R100M32.0E10 10 100 97.3 113 113.3 60 32 28.5 50 51.4 8 14.4 1.5 Имеется TMBA-M16H 9-138 TAN07R125M40.0E12 12 125 122.3 138 138.3 71 40 29 63 64.4 9 16.4 2.5 Имеется TMBA-M20H 9-138 TAN07R160M40.0E15 15 160 157.3 173 173.3 100 40 29 63 64.4 9 16.4 4.0 Отсутствует - 9-138 TAN07R200M60.0E18 18 200 197.3 213 213.3 135 60 39 63 64.4 14 25.7 6.5 Отсутствует - 9-138 1 E со M о 5 R 7 0 Z 21 250 247.3 263 263.3 130 60 39 63 64.4 14 25.7 9.0 Отсутствует - 9-138 E со M LO 1 3 R 7 0 Z 24 315 312.3 328 328.3 220 60 39 80 81.4 14 25.7 18.0 Отсутствует - 9-138 Крепление клином DOQUAD DOOCTO (восьмиугольная пластина) Передний угол A.R. -6 R.R. +15.5 DOQUAD (квадратная пластина) Max. ap 4.7 mm Max. ap 7.5 mm Категория Количество пластин Размеры (мм) 0Doi 0Dc2 0Dci- 0Dci- 2 0Db d r Lfi Lf2 Вес (kg) Воздушное отверстие Данные по установке TAN07R063M22.0E08W TAN07R080M27.0E10W TAN07R100M32.0E14W TAN07R125M40.0E18W о TAN07R160M40.0E22W TAN07R200M60.0E28W 63 60.3 76 76.3 41 22 20 40 41.4 6.3 10.4 0.6 Отсутствует 9-138 10 80 77.3 93 93.3 50 27 25 50 51.4 12.4 1.1 Отсутствует 9-138 14 100 97.3 113 113.3 60 32 28.5 50 51.4 14.4 1.6 Отсутствует 9-138 18 125 122.3 138 138.3 71 40 29 63 64.4 16.4 2.5 Отсутствует 9-138 22 160 157.3 1 73 1 73.3 100 40 29 63 64.4 16.4 3.6 Отсутствует 28 200 197.3 213 213.3 135 60 39 9-138 63 64.4 14 25.7 5.8 Отсутствует 9-138 Запасные части Складские позиции Крепление клином Описание Категория Применяемая фреза TAN07R TAN07R Зажимной винт CSPE-5L150 Ключ Torx bit BLD IP20 S7 BLD IP20 M7 Ручка H-TB H-TB Моноблочный ключ IP-20T Описание Применяемая фреза Зажимной винт Клин Torx bit Ручка Категория TAN07R...W DS-6P CL ARM-10-TUNG1 BLD IP15 S7 H-TBS 9-42 Связанные Технический страницы справочник (15-1) 1 8 7 8 9 9 |
|||||
