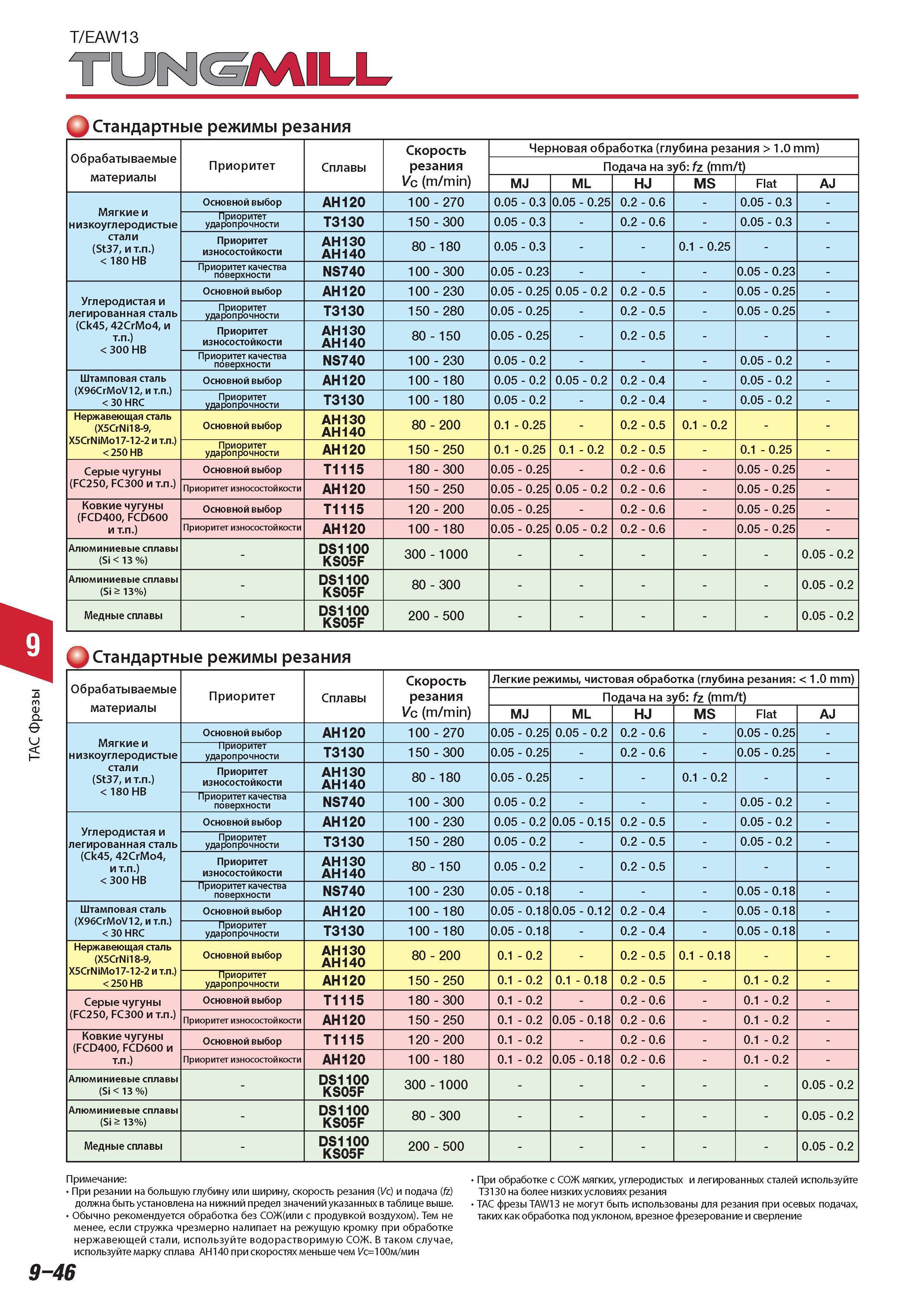

Фрезы Tungaloy T EAW13 TUNGMILL Стандартные режимы резания Обрабатываемые материалы Приоритет Сплавы Скорость резания Vc (m/min) Черновая обработка (глуби

Фрезы Tungaloy T EAW13 TUNGMILL Стандартные режимы резания Обрабатываемые материалы Приоритет Сплавы Скорость резания Vc (m/min) Черновая обработка (глубина резания 1.0 mm ) Подача на уб fz (mm/t) MJ ML HJ MS Flat AJ Мягкие и низкоуглеродистые стали (St37 и т.п.) 180 HB Основной выбор AH120 100 - 270 0.05 - 0.3 0.05 - 0.25 0.2 - 0.6 - 0.05 - 0.3 - Приоритет ударопрочности T3130 150 - 300 0.05 - 0.3 - 0.2 - 0.6 - 0.05 - 0.3 - Приоритет износостойкости AH130 AH140 80 - 180 0.05 - 0.3 0.1 - 0.25 Приоритет качества поверхности NS740 100 - 300 0.05 - 0.23 - 0.05 - 0.23 - Углеродистая и легированная сталь (Ck45 42CrMo4 и т.п.) 300 HB Основной выбор AH120 100 - 230 0.05 - 0.25 0.05 - 0.2 0.2 - 0.5 - 0.05 - 0.25 - Приоритет ударопрочности T3130 150 - 280 0.05 - 0.25 - 0.2 - 0.5 - 0.05 - 0.25 - Приоритет износостойкости AH130 AH140 80 - 150 0.05 - 0.25 - 0.2 - 0.5 - Приоритет качества поверхности NS740 100 - 230 0.05 - 0.2 - 0.05 - 0.2 - Штамповая сталь (X96CrMoV12 и т.п.) 30 HRC Основной выбор AH120 100 - 180 0.05 - 0.2 0.05 - 0.2 0.2 - 0.4 - 0.05 - 0.2 - Приоритет ударопрочности T3130 100 - 180 0.05 - 0.2 - 0.2 - 0.4 - 0.05 - 0.2 - Нержавеющая сталь (X5CrNi18-9 X5CrNiMo17-12-2 и т.п.) 250 HB Основной выбор AH130 AH140 80 - 200 0.1 - 0.25 - 0.2 - 0.5 0.1 - 0.2 Приоритет ударопрочности AH120 150 - 250 0.1 - 0.25 0.1 - 0.2 0.2 - 0.5 - 0.1 - 0.25 - Серые чугуны (FC250 FC300 и т.п.) Основной выбор T1115 180 - 300 0.05 - 0.25 - 0.2 - 0.6 - 0.05 - 0.25 - Приоритет износостойкости AH120 150 - 250 0.05 - 0.25 0.05 - 0.2 0.2 - 0.6 - 0.05 - 0.25 - Ковкие чугуны (FCD400 FCD600 и т.п.) Основной выбор T1115 120 - 200 0.05 - 0.25 - 0.2 - 0.6 - 0.05 - 0.25 - Приоритет износостойкости AH120 100 - 180 0.05 - 0.25 0.05 - 0.2 0.2 - 0.6 - 0.05 - 0.25 - Алюминиевые сплавы (Si 13 %) DS1100 KS05F 300 - 1000 - 0.05 - 0.2 Алюминиевые сплавы (Si 13%) DS1100 KS05F 80 - 300 - 0.05 - 0.2 Медные сплавы DS1100 KS05F 200 - 500 - 0.05 - 0.2 Стандартные режимы резания Обрабатываемые материалы Приоритет Сплавы Скорость резания Vc (m/min) Легкие режимы чистовая обработка (глубина резания 1.0 mm ) Подача на уб fz (mm/t) MJ ML HJ MS Flat AJ Мягкие и низкоуглеродистые стали (St37 и т.п.) 180 HB Основной выбор AH120 100 - 270 0.05 - 0.25 0.05 - 0.2 0.2 - 0.6 - 0.05 - 0.25 - Приоритет ударопрочности T3130 150 - 300 0.05 - 0.25 - 0.2 - 0.6 - 0.05 - 0.25 - Приоритет износостойкости AH130 AH140 80 - 180 0.05 - 0.25 0.1 - 0.2 Приоритет качества поверхности NS740 100 - 300 0.05 - 0.2 - 0.05 - 0.2 - Углеродистая и легированная сталь (Ck45 42CrMo4 и т.п.) 300 HB Основной выбор AH120 100 - 230 0.05 - 0.2 0.05 - 0.15 0.2 - 0.5 - 0.05 - 0.2 - Приоритет ударопрочности T3130 150 - 280 0.05 - 0.2 - 0.2 - 0.5 - 0.05 - 0.2 - Приоритет износостойкости AH130 AH140 80 - 150 0.05 - 0.2 - 0.2 - 0.5 - Приоритет качества поверхности NS740 100 - 230 0.05 - 0.18 - 0.05 - 0.18 - Штамповая сталь (X96CrMoV12 и т.п.) 30 HRC Основной выбор AH120 100 - 180 0.05 - 0.18 0.05 - 0.12 0.2 - 0.4 - 0.05 - 0.18 - Приоритет ударопрочности T3130 100 - 180 0.05 - 0.18 - 0.2 - 0.4 - 0.05 - 0.18 - Нержавеющая сталь (X5CrNi18-9 X5CrNiMo17-12-2 и т.п.) 250 HB Основной выбор AH130 AH140 80 - 200 0.1 - 0.2 - 0.2 - 0.5 0.1 - 0.18 Приоритет ударопрочности AH120 150 - 250 0.1 - 0.2 0.1 - 0.18 0.2 - 0.5 - 0.1 - 0.2 - Серые чугуны (FC250 FC300 и т.п.) Основной выбор T1115 180 - 300 0.1 - 0.2 - 0.2 - 0.6 - 0.1 - 0.2 - Приоритет износостойкости AH120 150 - 250 0.1 - 0.2 0.05 - 0.18 0.2 - 0.6 - 0.1 - 0.2 - Ковкие чугуны (FCD400 FCD600 и т.п.) Основной выбор T1115 120 - 200 0.1 - 0.2 - 0.2 - 0.6 - 0.1 - 0.2 - Приоритет износостойкости AH120 100 - 180 0.1 - 0.2 0.05 - 0.18 0.2 - 0.6 - 0.1 - 0.2 - Алюминиевые сплавы (Si 13 %) - DS1100 KS05F 300 - 1000 - 0.05 - 0.2 Алюминиевые сплавы (Si 13%) - DS1100 KS05F 80 - 300 - 0.05 - 0.2 Медные сплавы - DS1100 KS05F 200 - 500 - 0.05 - 0.2 Примечание При резании на большую глубину или ширину скорость резания (Vc) и подача (fz) должна быть установлена на нижний предел значений указанных в таблице выше. Обычно рекомендуется обработка без СОЖ(или с продувкой воздухом). Тем не менее если стружка чрезмерно налипает на режущую кромку при обработке нержавеющей стали используйте водорастворимую СОЖ. В таком случае используйте марку сплава АН140 при скоростях меньше чем 100м мин При обработке с СОЖ мягких углеродистых и легированных сталей используйте T3130 на более низких условиях резания ТАС фрезы TAW13 не могут быть использованы для резания при осевых подачах таких как обработка под уклоном врезное фрезерование и сверление 9-46
