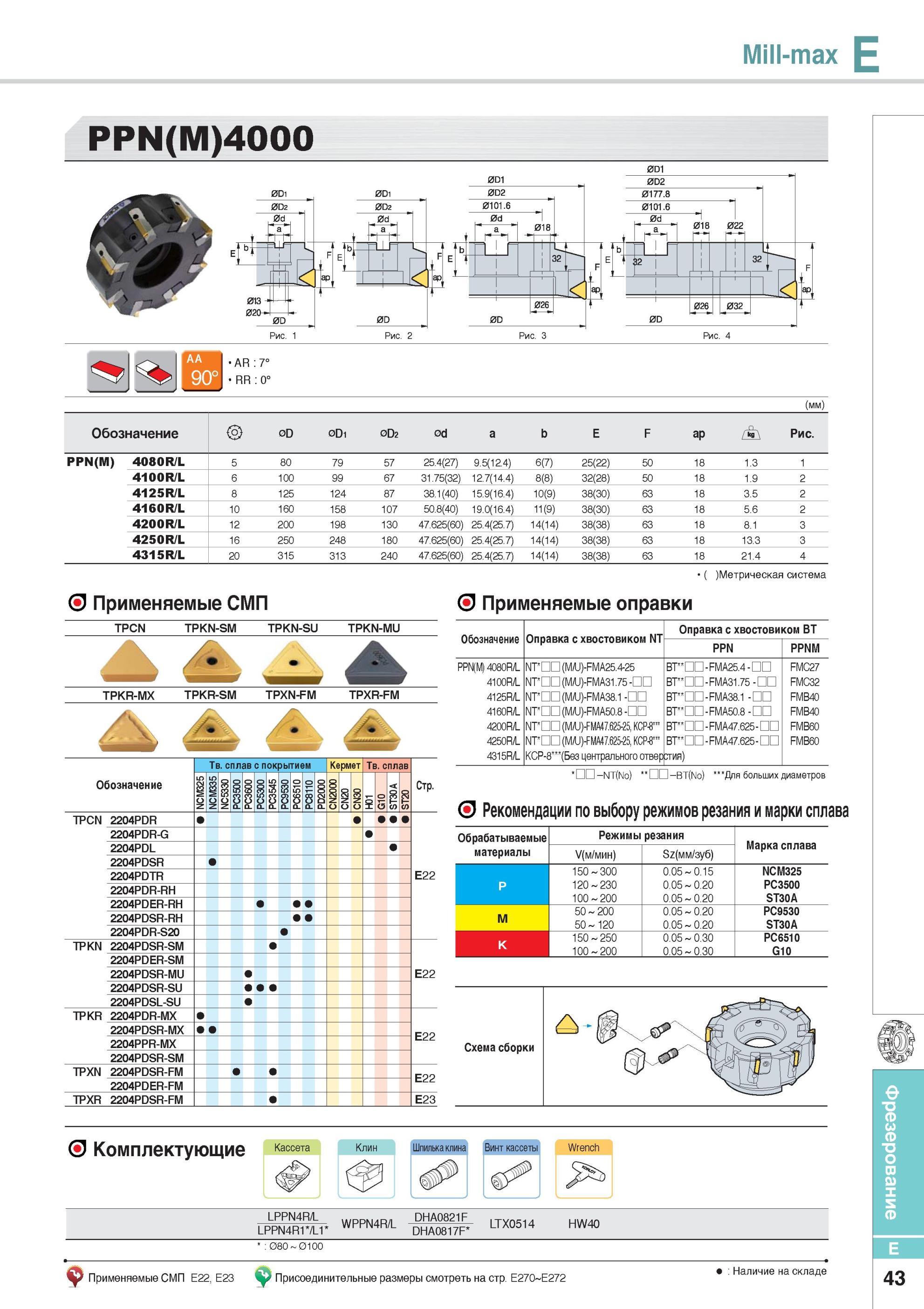

Фрезы Mill-max Фрезерный инструмент Korloy Сплавы _ NCM325 NCM335 NC5330 PC3500 PC3600 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 PPN(M)4000 0D1 AR RR (мм) Обозначение 0D 0D1 0D2 0d a b E F ap А Рис. PPN(M) 4080R/L 5 80 79 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 18 1.3 1 4100R/L 6 100 99 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 18 1.9 2 4125R/L 8 125 124 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 18 3.5 2 4160R/L 10 160 158 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 18 5.6 2 4200R/L 12 200 198 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 18 8.1 3 4250R/L 16 250 248 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 18 13.3 3 4315R/L 20 315 313 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 18 21.4 4 Метрическая система Применяемые СМП О Применяемые оправки TPCN TPKN-SM TPKN-SU TPKN-MU TPKR-MX TPKR-SM TPXN-FM TPXR-FM Обозначение Твердый сплав с пок рытием Кермет Твердый сплав Стр. S3 S3 8 0 8 8 3 8 О 8 8 О Ия s О О s s 3 z 0 z 0 c3 z 0 2 о 5 TPCN 2204PDR E22 2204PDR-G 2204PDL 2204PDSR 2204PDTR 2204PDR-RH 2204PDER-RH 2204PDSR-RH 2204PDR-S20 TPKN 2204PDSR-SM E22 2204PDER-SM 2204PDSR-MU 2204PDSR-SU 2204PDSL-SU TPKR 2204PDR-MX E22 2204PDSR-MX 2204PPR-MX 2204PDSR-SM TPXN 2204PDSR-FM E22 2204PDER-FM TPXR 2204PDSR-FM E23 Обозначение Оправка с хвостовиком NT Оправка с хвостовиком BT PPN PPNM PPN(M) 4080R/L 4100R/L 4125R/L 4160R/L 4200R/L 4250R/L 4315R/L NT DD (M/U)-FMA25.4-25 NT DD (M/U)-FMA31.75 - NT DD (M/U)-FMA38.1 - NT DD (M/U)-FMA50.8 - NT (M/U)-FMA47.625-25, KCP-8 NT (M/U)-FMA47.625-25, KCP-8 KCP-8 (Б0з центрального отвер BT nn -FMA25.4- BT DD -FMA31.75 - HE BT DD -FMA38.1 - BT DD -FMA50.8 - BT DD-FMA47.625-HE BT DD-FMA47.625-HE стия) FMC27 FMC32 FMB40 FMB40 FMB60 FMB60 -NT(No) -BT(No) Для больших диаметров О Рекомендации по выбору режимов резания и марки сплава Обрабатываемые Режимы резания Марка сплава материалы У(м/мин) Sz(мм/зуб) 150 300 0.05 0.15 NCM325 P 120 230 0.05 0.20 PC3500 100 200 0.05 0.20 ST30A M 50 200 0.05 0.20 PC9530 50 120 0.05 0.20 ST30A K 150 250 0.05 0.30 PC6510 100 200 0.05 0.30 G10 О Комплектующие Кассета Клин Шпилька клина Винт кассеты Wrench LPPN4R/L WPPN4R/L DHA0821F LTX0514 HW40 LPPN4R17L1” WPPN4R/L DHA0817F LIX0514 HW40 080 0100 V Применяемые СМП E22, E23 у Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 43 Фрезерование Схема сборки
