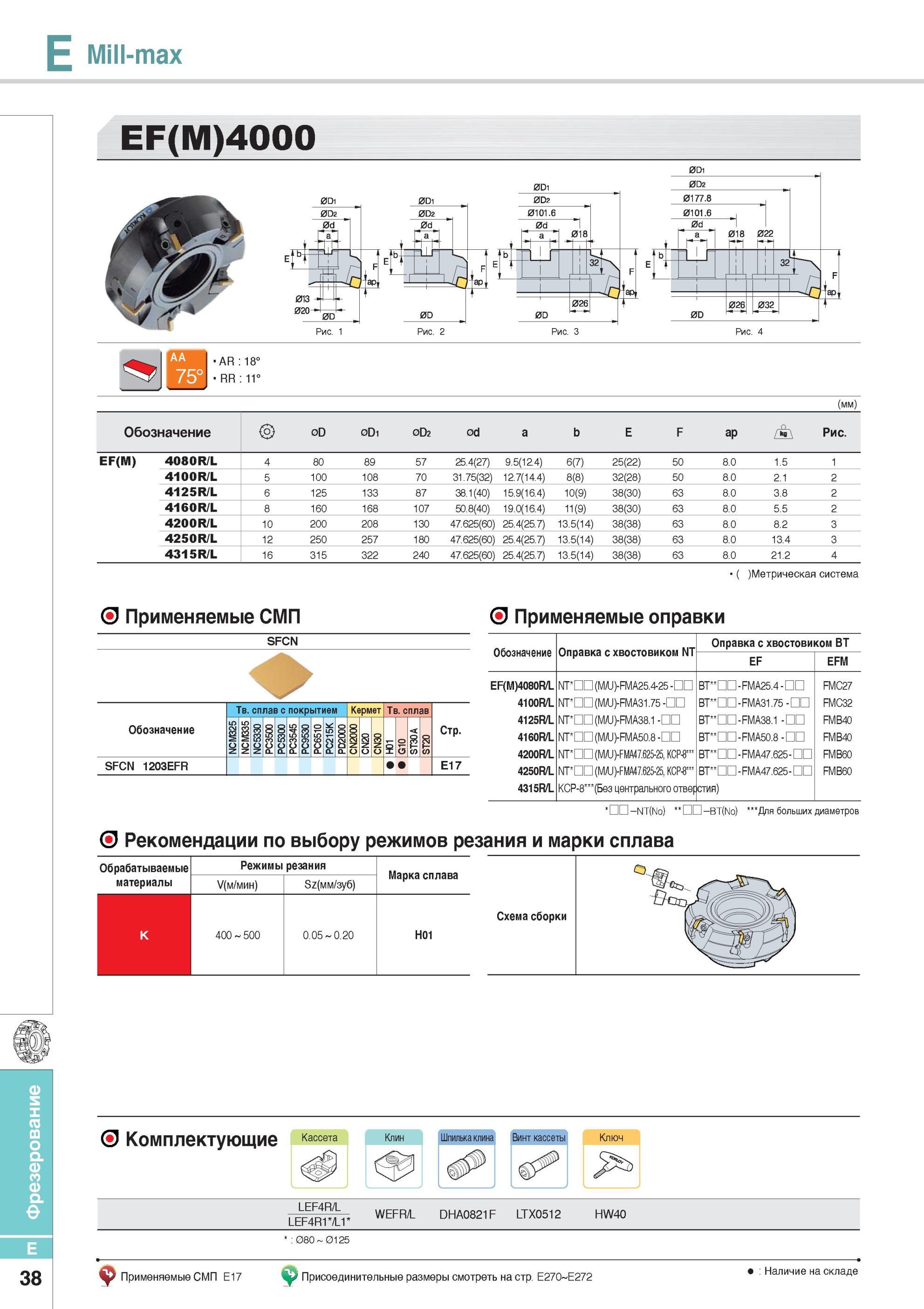

Фрезы Mill-max EF(M)4000 Фрезерный инструмент Korloy _ Сплавы NCM325 NCM335 NC5330 PC3500 PC3600 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 AR 18° RR 11° (мм) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. EF(M) 4080R/L 4 80 89 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 8.0 1.5 1 4100R/L 5 100 108 70 31.75(32) 12.7(14.4) 8(8) 32(28) 50 8.0 2.1 2 4125R/L 6 125 133 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 8.0 3.8 2 4160R/L 8 160 168 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 8.0 5.5 2 4200R/L 10 200 208 130 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 8.2 3 4250R/L 12 250 257 180 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 13.4 3 4315R/L 16 315 322 240 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 21.2 4 Метрическая система Применяемые СМП О Применяемые оправки SFCN Твердый сплав с покрытием Кермет Твердый сплав Обозначение S3 8 о О 8 8 о 4 о d от о s О 8 S 8 о Z о 8 о 2 о Стр. SFCN 1203EFR E17 Обозначение Оправка с хвостовиком NT Оправка с хвостовиком BT EF EFM EF(M)4080R/L NT DD (M/U)-FMA25.4-25 BT -FMA25.4-ПС FMC27 4100R/L NT DD (M/U)-FMA31.75 - BT -FMA31.75 - ПС FMC32 4125R/L NT DD (M/U)-FMA38.1 - BT -FMA38.1 - ПС FMB40 4160R/L NT DD (M/U)-FMA50.8- BT -FMA50.8 - ПС FMB40 4200R/L NT DD (M/U)-FMA47.625-25, KCP-8 BT -FMA47.625-ПС FMB60 4250R/L NT DD (M/U)-FMA47.625-25, KCP-8 BT -FMA47.625-ПС FMB60 4315R/L КСР-8 (Без центрального отвер стия) -NT(No) -BT(No) Для больших диаметров О Рекомендации по выбору режимов резания и марки сплава Обрабатываемые Режимы резания Марка сплава материалы У(м/мин) Sz(мм/зуб) K 400 500 0.05 0.20 H01 Схема сборки АА 75 О Комплектующие Кассета Клин Шпилька клина Винт кассеты Ключ 5 LEF4R/L LEF4R1”/L1” WEFR/L DHA0821F LTX0512 HW40 080 0125 38 .у Применяемые СМП E17 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе E
