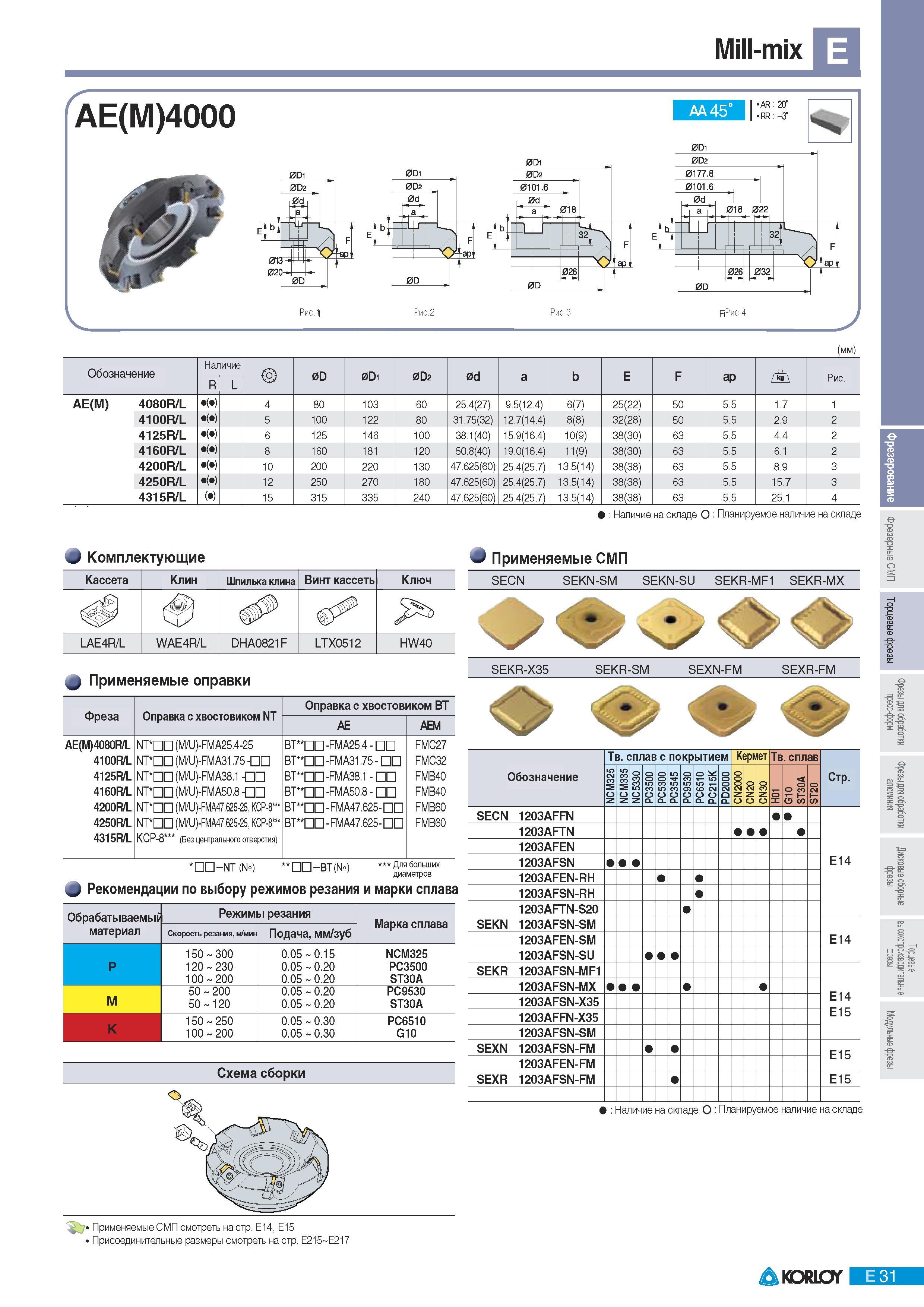

Фрезы Korloy со сменными режущими пластинами Mill-mix AE(M)4000 AA 45 AR aor RR -3 0D1 0D1 tJ гюг 0d ft t i L- lap- 013 -020- 0D 0P2 0d -3P- 0D 0177.8 F 018 022 0D v Рис.1 Рис.2 Рис.3 ПРис.4 (мм) Обозначение Нал R ичие L 2 0D 0Di 0D2 0d a b E F ap L Рис. AE(M) 4080R/L 4 80 103 60 25.4(27) 9.5(12.4) 6(7) 25(22) 50 5.5 1.7 1 4100R/L 5 100 122 80 31.75(32) 12.7(14.4) 8(8) 32(28) 50 5.5 2.9 2 4125R/L 6 125 146 100 38.1(40) 15.9(16.4) 10(9) 38(30) 63 5.5 4.4 2 4160R/L 8 160 181 120 50.8(40) 19.0(16.4) 11(9) 38(30) 63 5.5 6.1 2 4200R/L 10 200 220 130 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 5.5 8.9 3 4250R/L 12 250 270 180 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 5.5 15.7 3 4315R/L 15 315 335 240 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 5.5 25.1 4 Наличие на складе 0 Планируемое наличие на с кладе Комплектующие Кассета Клин Шпилька клина Винт кассеть Ключ LAE4R/L WAE4R/L DHA0821F LTX0512 HW40 М Применяемые оправки Фреза Оправка с хвостовиком NT Оправка с хвостовиком BT АЕ АЕМ AE(M)4080R/L NT ni (M y)-FMA25.4-25 BT nn-FMA25.4 - FMC27 4100R/L NT nn(M y)-FMA31.75 - BT nn-FMA31.75 - FMC32 4125R/L NT D(M U)-FMA38.1 - BT D-FMA38.1 - FMB40 4160R/L NT Q(M y)-FMA50.8 - BT nn-FMA50.8 - FMB40 4200R/L NT DD (M y)-FMA47.625-25 KCP-8 BT m-FMA47.625-m FMB60 4250R/L NT DD (M y)-FMA47.625-25 KCP-8 BT m-FMA47.625-m FMB60 4315R/L KCP-8 (Без центрального отверстия) DD-NT() Ш-ВТ() Рекомендации по выбору режимов резания и марки сплава Для больших диаметров Обрабатываемый материал Режимы резания Марка сплава Скорость резания мин Подача мм/зуб P 150 300 120 230 100 200 0.05 0.15 0.05 0.20 0.05 0.20 NCM325 PC3500 ST30A M 50 200 50 120 0.05 0.20 0.05 0.20 PC9530 ST30A K 150 250 100 200 0.05 0.30 0.05 0.30 PC6510 G10 Схема сборки Применяемые СМП E14 E15 Присоединительные размеры E215 E217 KECN KEKN-KM SEKN-Sy KEKR-MF1 KEKR-MX KEKR-X35 KEKR-KM SEXN-FM SEXR-FM Обозначение Твердый сплав с покрытием Кермет Твердый сплав Стр. NCM325 NCM335 0 C Z ooseod ooesod C oeseod C а. C 0 Z Z C 0 Z C S X ST30A 0 T SECN 1203AFFN E14 1203AFTN 1203AFEN 1203AFSN 1203AFEN-RH 1203AFSN-RH 1203AFTN-S20 SEKN 1203AFSN-SM E14 1203AFEN-SM 1203AFSN-SU SEKR 1203AFSN-MF1 E14 E15 1203AFSN-MX 1203AFSN-X35 1203AFFN-X35 1203AFSN-SM SEXN 1203AFSN-FM E15 1203AFEN-FM SEXR 1203AFSN-FM E15 81 ор Наличие на складе Планируемое наличие на складе KORLOY E 31
