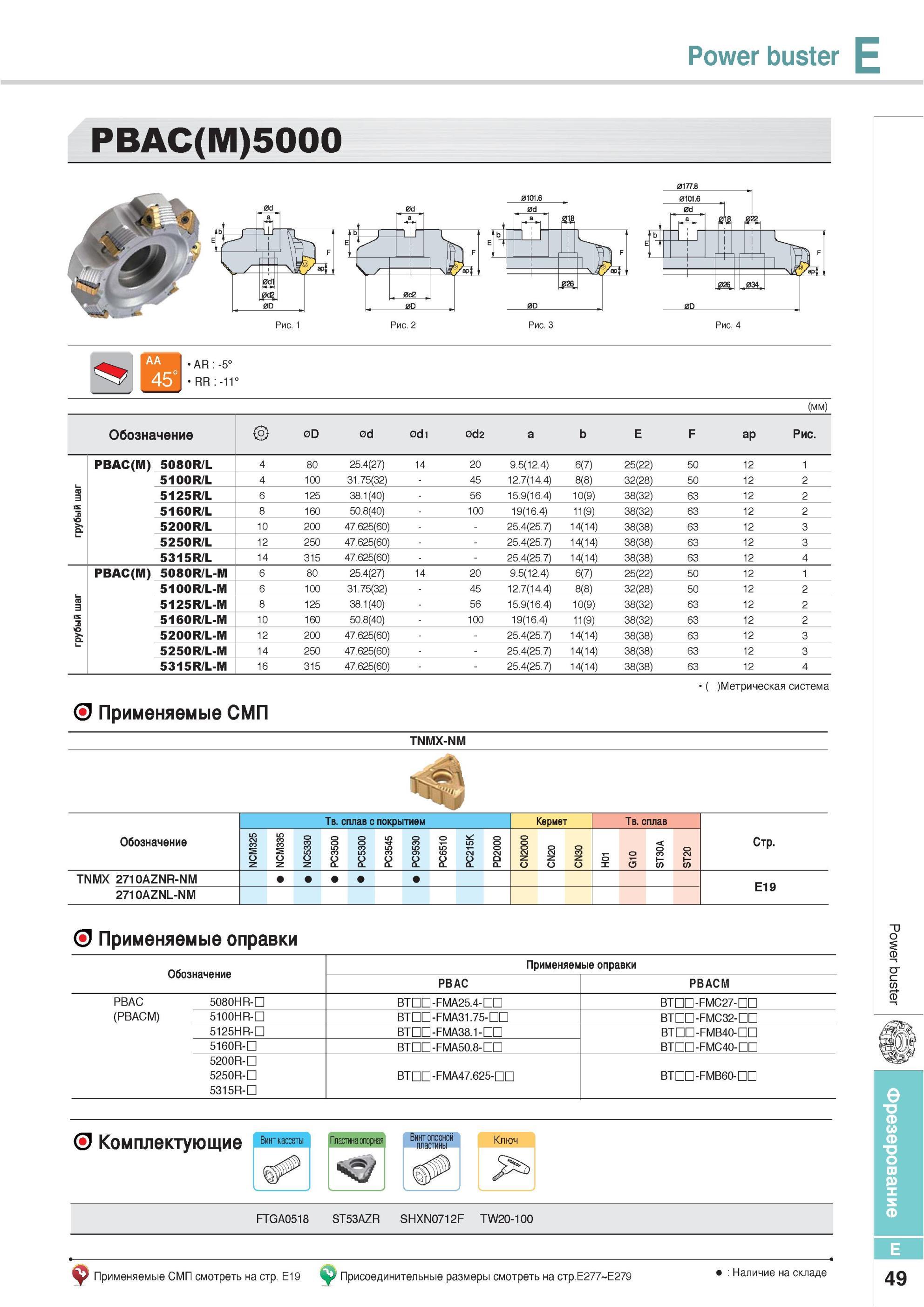

Фрезы Korloy Power buster PBAC(M) 5000 Метрическая система Применяемые СМП TNMX-NM Обозначение Твердый сплав с покрытием Кермет PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 Применяемые оправки PBAC PBACM PBAC 5080HR-D BTDD-FMA25.4-DD BTDD-FMC27-DD (PBACM) 5100HR-D BTDD-FMA31.75-DD BTDD-FMC32-DD 5125HR-D BTDD-FMA38.1-DD BTDD-FMB40-DD 5160R-D BTDD-FMA50.8-DD BTDD-FMC40-DD 5200R-D 5250R-D BTDD-FMA47.625-DC BTDD-FMB60-DC 5315R-D “О с t Комплектующие Винт кассеты Пластина опорная Винт опорной Ключ FTGA0518 ST53AZR SHXN0712F TW20-100 у Применяемые СМП смотреть на стр. E19 Присоединительные размеры смотреть на стр.Б277 Б279 Наличие на складе 49 E грубый шаг грубый шаг NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 AR -5° RR -11 Обозначение 0D 0d 0d1 0d2 ap Рис. PBAC(M) 5080R/L 4 80 25.4(27) 14 20 9.5(12.4) 6(7) 25(22) 50 12 1 грубый шаг 5100R/L 4 100 31.75(32) 45 12.7(14.4) 8(8) 32(28) 50 12 2 5125R/L 6 125 38.1(40) 56 15.9(16.4) 10(9) 38(32) 63 12 2 5160R/L 8 160 50.8(40) 100 19(16.4) 11(9) 38(32) 63 12 2 5200R/L 10 200 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 5250R/L 12 250 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 5315R/L 14 315 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 4 PBAC(M) 5080R/L-M 6 80 25.4(27) 14 20 9.5(12.4) 6(7) 25(22) 50 12 1 грубый шаг 5100R/L-M 6 100 31.75(32) 45 12.7(14.4) 8(8) 32(28) 50 12 2 5125R/L-M 8 125 38.1(40) 56 15.9(16.4) 10(9) 38(32) 63 12 2 5160R/L-M 10 160 50.8(40) 100 19(16.4) 11(9) 38(32) 63 12 2 5200R/L-M 12 200 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 5250R/L-M 14 250 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 5315R/L-M 16 315 47.625(60) 25.4(25.7) 14(14) 38(38) 63 12 4 Твердый сплав Стр. NCM325 5 M C N NC5330 0 0 5 C PC5300 5 5 C P X 0 5 ST30A ST20 TNMX 2710AZNR-NM E19 2710AZNL-NM Применяемые оправки Обозначение
