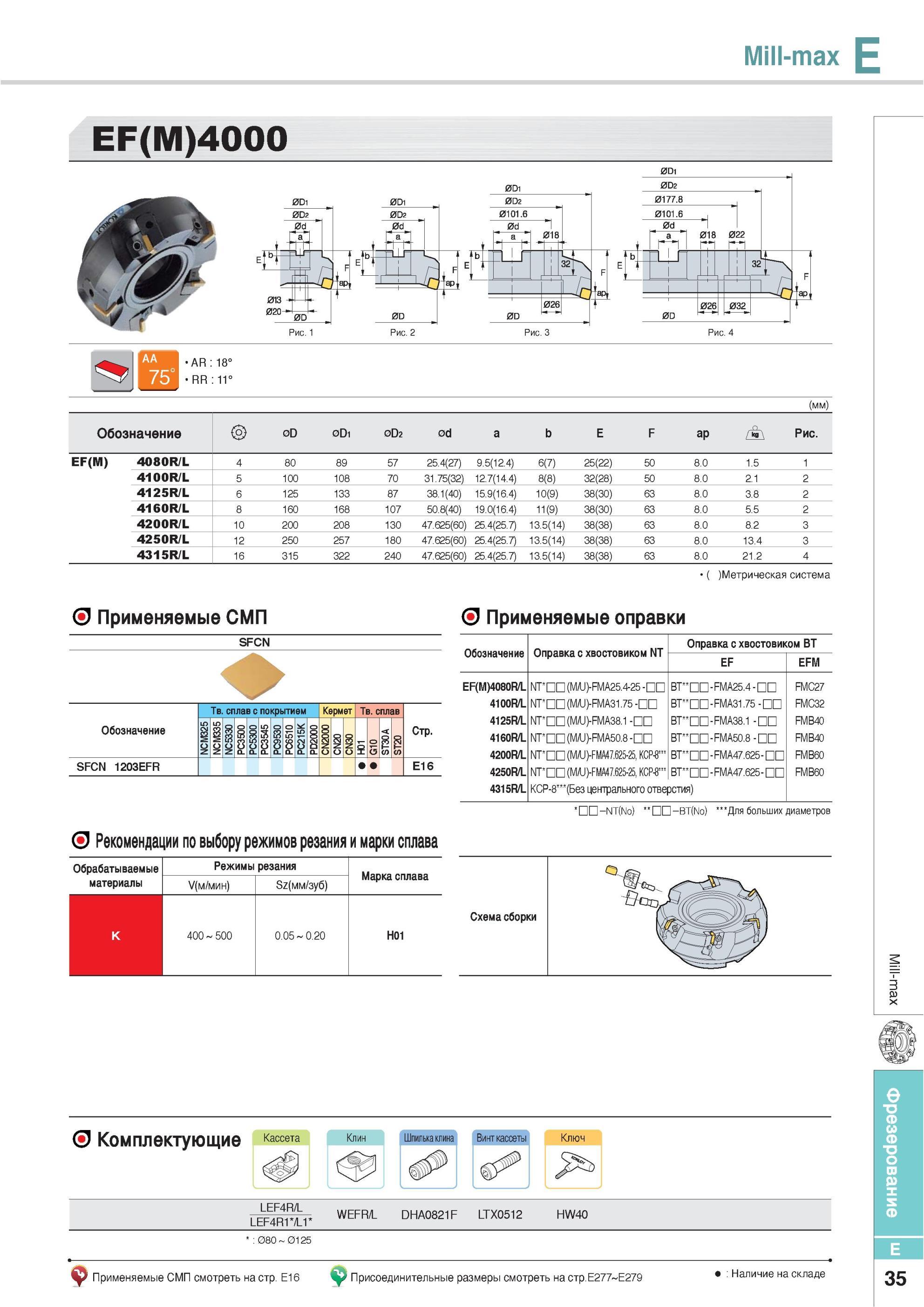

Фрезы Korloy Mill-max EF(M)4000 Обозначение Метрическая система Применяемые СМП SFCN Твердый сплав с покрытием Кермет Рекомендации по выбору режимов резани

Фрезы Korloy Mill-max EF(M)4000 Обозначение Метрическая система Применяемые СМП SFCN Твердый сплав с покрытием Кермет Рекомендации по выбору режимов резания и марки сплава Обрабатываемые Режимы резания Марка сплава материалы V(m/mhh) Sz(MM/3y6) K 400 500 0.05 0.20 H01 Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком BT EF EFM EF(M)4080R/L NTDD (M/U)-FMA25.4-25 -ПИ BT -FMA25.4 FMC27 4100R/L NTDD (M/U)-FMA31.75 BT -FMA31.75 FMC32 4125R/L NTDD (M/U)-FMA38.1 BT -FMA38.1 FMB40 4160R/L NTDD (M/U)-FMA50.8 BT -FMA50.8 FMB40 4200R/L NTDD (M/U)-FMA47.625-25 KCP-8” BT -FMA47.625- FMB60 4250R/L NTDD (M/U)-FMA47.625-25 KCP-8” BT -FMA47.625- FMB60 4315R/L KCP-8(Be3 центрального отверстия) -NT(No) -BT(No) Для больших диаметров Схема сборки О) X Комплектующие Кассета Клин Шпилька клина Винт кассеты Ключ <Ф 4 LEF4R/L LEF4R1”/L1” WEFR/L DHA0821F LTX0512 HW40 080 0125 Применяемые СМП смотреть на стр. E16 Присоединительные размеры Наличие на складе 35 E NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 AR 18° RR 11° 0D 0D1 0D2 0d ap fr\ Рис. EF(M) 4080R/L 4 80 89 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 8.0 1.5 1 4100R/L 5 100 108 70 31.75(32) 12.7(14.4) 8(8) 32(28) 50 8.0 2.1 2 4125R/L 6 125 133 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 8.0 3.8 2 4160R/L 8 160 168 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 8.0 5.5 2 4200R/L 10 200 208 130 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 8.2 4250R/L 12 250 257 180 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 13.4 4315R/L 16 315 322 240 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 21.2 4 Твердый сплав Обозначение 8 8 0 0 S3 s Q. 8 Q. 8 8 8 LO 5 Q 8 S 8 8 z 0 z 0 8 z 0 2 о C5 CO CO Стр. SFCN 1203EFR E16
