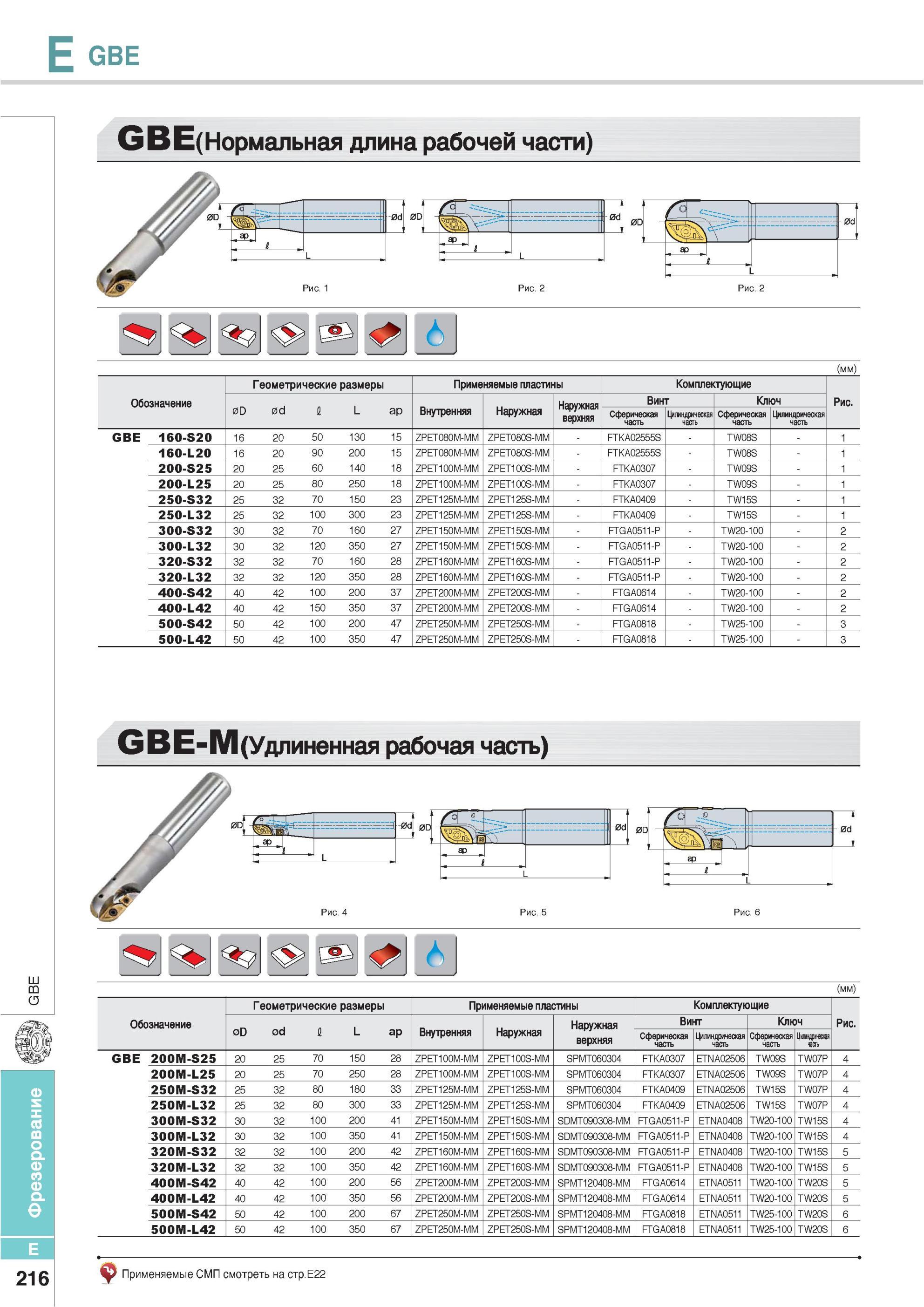

фрезы Korloy GBE Нормальная длина рабочей части Обозначение Геометрические размеры Применяемые пластины Комплектующие Рис 0D 0d 1 L ap Внутренняя Наружная

фрезы Korloy GBE Нормальная длина рабочей части Обозначение Геометрические размеры Применяемые пластины Комплектующие Рис. 0D 0d 1 L ap Внутренняя Наружная Наружная верхняя Винт Ключ Сферическая часть Цилиндрическая часть Сферическая часть Цилиндрическая часть GBE 160-S20 16 20 50 130 15 ZPET080M-MM ZPET080S-MM FTKA02555S TW08S 1 160-L20 16 20 90 200 15 ZPET080M-MM ZPET080S-MM FTKA02555S TW08S 1 200-S25 20 25 60 140 18 ZPET100M-MM ZPET100S-MM FTKA0307 TW09S 1 200-L25 20 25 80 250 18 ZPET100M-MM ZPET100S-MM FTKA0307 TW09S 1 250-S32 25 32 70 150 23 ZPET125M-MM ZPET125S-MM FTKA0409 TW15S 1 250-L32 25 32 100 300 23 ZPET125M-MM ZPET125S-MM FTKA0409 TW15S 1 300-S32 30 32 70 160 27 ZPET150M-MM ZPET150S-MM FTGA0511-P TW20-100 2 300-L32 30 32 120 350 27 ZPET150M-MM ZPET150S-MM FTGA0511-P TW20-100 2 320-S32 32 32 70 160 28 ZPET160M-MM ZPET160S-MM FTGA0511-P TW20-100 2 320-L32 32 32 120 350 28 ZPET160M-MM ZPET160S-MM FTGA0511-P TW20-100 2 400-S42 40 42 100 200 37 ZPET200M-MM ZPET200S-MM FTGA0614 TW20-100 2 400-L42 40 42 150 350 37 ZPET200M-MM ZPET200S-MM FTGA0614 TW20-100 2 500-S42 50 42 100 200 47 ZPET250M-MM ZPET250S-MM FTGA0818 TW25-100 500-L42 50 42 100 350 47 ZPET250M-MM ZPET250S-MM FTGA0818 TW25-100 G В Е-М (Удлиненная рабочая часть) /ц -Я 1 ар 1 L Обозначение Геометрические размеры Применяемые пластины Комплектующие Рис. 0D 0d 1 L ap Внутренняя Наружная Наружная верхняя Винт Ключ Сферическая часть Цилиндрическая часть Сферическая часть Цилиндрическая часть GBE 200M-S25 20 25 70 150 28 ZPET100M-MM ZPET100S-MM SPMT060304 FTKA0307 ETNA02506 TW09S TW07P 4 200M-L25 20 25 70 250 28 ZPET100M-MM ZPET100S-MM SPMT060304 FTKA0307 ETNA02506 TW09S TW07P 4 250M-S32 25 32 80 180 33 ZPET125M-MM ZPET125S-MM SPMT060304 FTKA0409 ETNA02506 TW15S TW07P 4 250M-L32 25 32 80 300 33 ZPET125M-MM ZPET125S-MM SPMT060304 FTKA0409 ETNA02506 TW15S TW07P 4 300M-S32 30 32 100 200 41 ZPET150M-MM ZPET150S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 4 300M-L32 30 32 100 350 41 ZPET150M-MM ZPET150S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 4 320M-S32 32 32 100 200 42 ZPET160M-MM ZPET160S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 5 320M-L32 32 32 100 350 42 ZPET160M-MM ZPET160S-MM SDMT090308-MM FTGA0511-P ETNA0408 TW20-100 TW15S 5 400M-S42 40 42 100 200 56 ZPET200M-MM ZPET200S-MM SPMT120408-MM FTGA0614 ETNA0511 TW20-100 TW20S 5 400M-L42 40 42 100 350 56 ZPET200M-MM ZPET200S-MM SPMT120408-MM FTGA0614 ETNA0511 TW20-100 TW20S 5 500M-S42 50 42 100 200 67 ZPET250M-MM ZPET250S-MM SPMT120408-MM FTGA0818 ETNA0511 TW25-100 TW20S 6 500M-L42 50 42 100 350 67 ZPET250M-MM ZPET250S-MM SPMT120408-MM FTGA0818 ETNA0511 TW25-100 TW20S 6 216 Применяемые СМП смотреть на стр. Е Рис. 6 E
