Фрезы Iscar НМ390 ЕТР-С -10 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Каталог ISCAR 2015 Новый инструмент Стр. 225 0227 Lab2u

Обновлено 2020-06-19 05:28:56

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding ISCAR \| Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.)

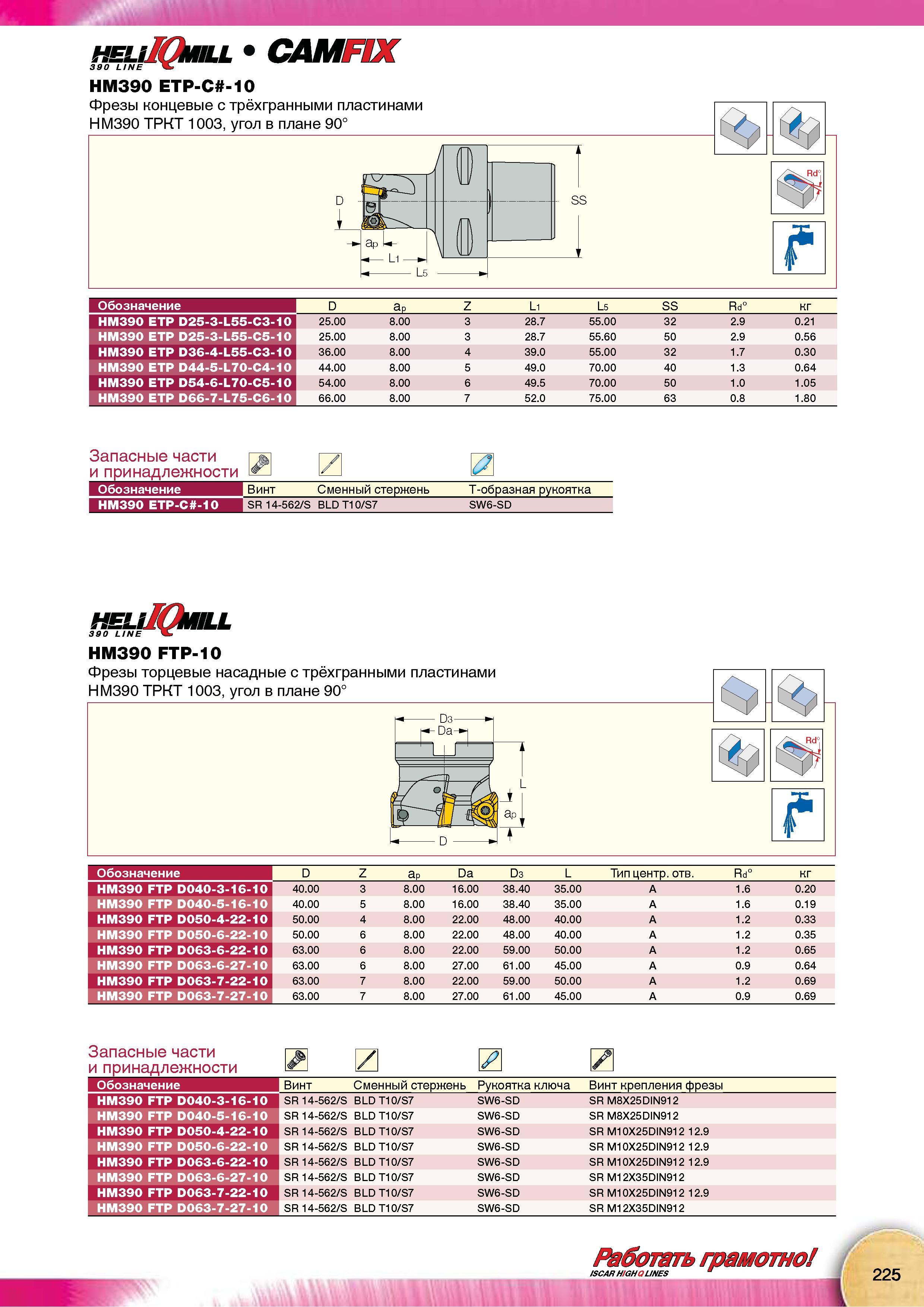

Фрезы Iscar НМ390 ЕТР-С -10 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие 227 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.225
Фрезы Iscar НМ390 ЕТР-С -10 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие Фрезы Iscar НМ390 ЕТР-С -10 Обозначение Эскиз с основными размерами Области применения фрезерного инструмента Комплектующие _ НМ390 ЕТР D25-3-L55-C3-10 25.00 8.00 3 28.7 55.00 32 2.9 0.21 НМ390 ЕТР D25-3-L55-C5-10 25.00 8.00 3 28.7 55.60 50 2.9 0.56 НМ390 ЕТР D36-4-L55-C3-10 36.00 8.00 4 39.0 55.00 32 1.7 0.30 НМ390 ЕТР D44-5-L70-C4-10 44.00 8.00 5 49.0 70.00 40 1.3 0.64 НМ390 ЕТР D54-6-L70-C5-10 54.00 8.00 6 49.5 70.00 50 1.0 1.05 НМ390 ЕТР D66-7-L75-C6-10 66.00 8.00 7 52.0 75.00 63 0.8 1.80 Запасные части и принадлежности Обозначение Винт Сменный стержень Т-образная рукоятка НМ390 ЕТР-С -10 SR 14-562/S BLD Т10/S7 SW6-SD helsIQuull 390 LINE НМ390 FTP-10 Обозначение D z Ap Da D3 L Тип центр, отв. Rd° КГ НМ390 FTP D040-3-16-10 40.00 3 8.00 16.00 38.40 35.00 A 1.6 0.20 НМ390 FTP D040-5-16-10 40.00 5 8.00 16.00 38.40 35.00 A 1.6 0.19 НМ390 FTP D050-4-22-10 50.00 4 8.00 22.00 48.00 40.00 A 1.2 0.33 НМ390 FTP D050-6-22-10 50.00 6 8.00 22.00 48.00 40.00 A 1.2 0.35 HM390 FTP D063-6-22-10 63.00 6 8.00 22.00 59.00 50.00 A 1.2 0.65 HM390 FTP D063-6-27-10 63.00 6 8.00 27.00 61.00 45.00 A 0.9 0.64 HM390 FTP D063-7-22-10 63.00 7 8.00 22.00 59.00 50.00 A 1.2 0.69 HM390 FTP D063-7-27-10 63.00 7 8.00 27.00 61.00 45.00 A 0.9 0.69 Запасные части и принадлежности Обозначение Винт Сменный стержень Рукоятка ключа Винт крепления фрезы HM390 FTP D040-3-16-10 SR 14-562/S BLD T10/S7 SW6-SD SR M8X25DIN912 HM390 FTP D040-5-16-10 SR 14-562/S BLD T10/S7 SW6-SD SR M8X25DIN912 HM390 FTP D050-4-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25DIN912 12.9 HM390 FTP D050-6-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25DIN912 12.9 HM390 FTP D063-6-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25DIN912 12.9 HM390 FTP D063-6-27-10 SR 14-562/S BLD T10/S7 SW6-SD SR M12X35DIN912 HM390 FTP D063-7-22-10 SR 14-562/S BLD T10/S7 SW6-SD SR M10X25DIN912 12.9 HM390 FTP D063-7-27-10 SR 14-562/S BLD T10/S7 SW6-SD SR M12X35DIN912 Работать грамотно ISCAR HIGH О LINES Mffl 225 D Ap Z Li l 5 SS Rd° КГ
